Scala a chiocciola nel KF Aerospace Center for Excellence, Canada

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

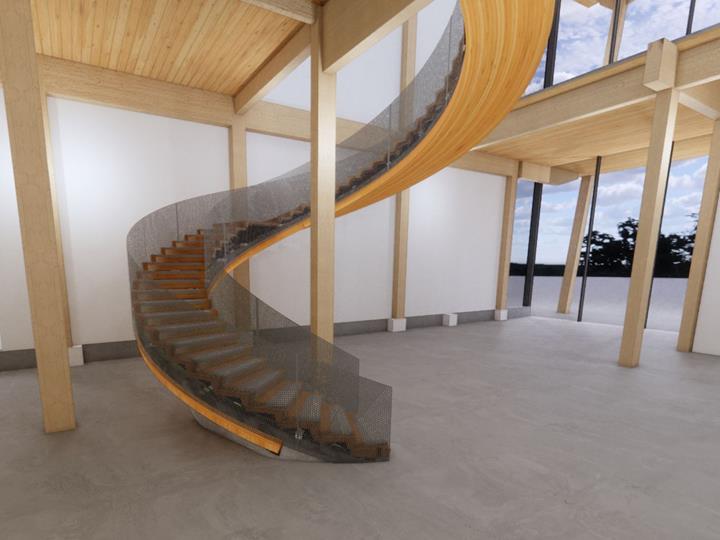

Una straordinaria e unica scala a chiocciola è stata costruita presso il centro aerospaziale KF Aerospace Centre for Excellence in Kelowna, BC, Canada. La scala utilizza una speciale applicazione di legno-calcestruzzo (TCC) e comprende una campata libera a spirale di 21 m e un'altezza di 7 m.

Committente KF Aerospaziale
Architetto Meiklejohn Architects
General Contractor Sawchuk Developments
Costruzione e analisi strutturale StructureCraft
www.structurecraft.com

Dati del modello di scale e sottostrutture

Modello

Il cliente Dlubal, StructureCraft, è stato il responsabile della progettazione strutturale e della costruzione di questo progetto. Per l'analisi strutturale è stato utilizzato RFEM.

Struttura

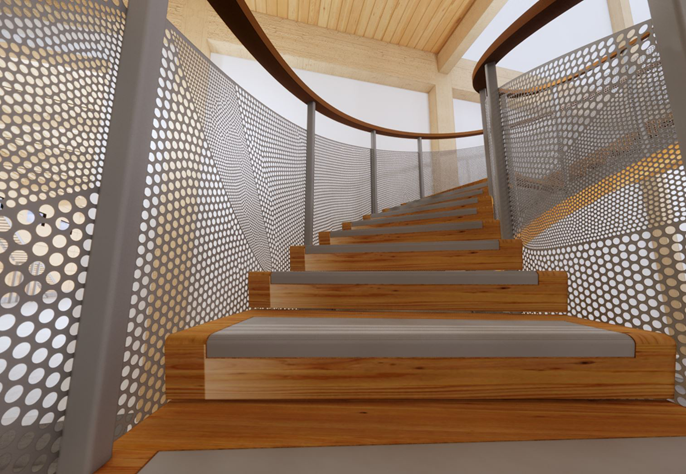

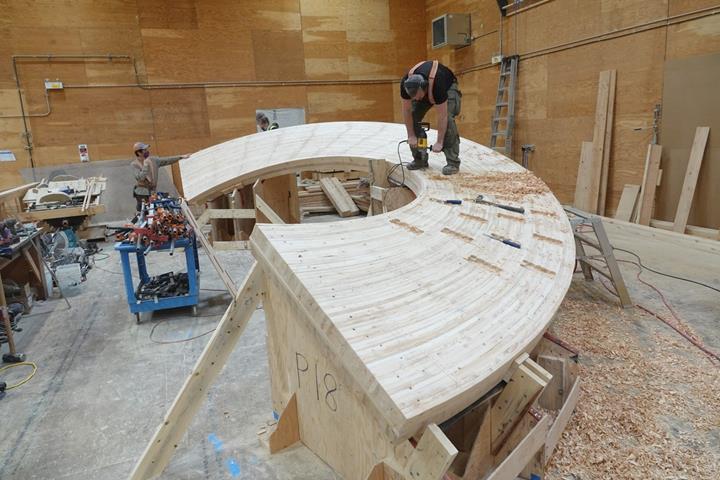

Per KF Aerospace, gli ingegneri di StructureCraft sono stati sottoposti ad una sfida unica nel suo genere: collegare due livelli del museo con una scala a chiocciola indipendente in XLAM. La forma a spirale richiede la flessione e la torsione degli elementi in legno a strati incrociati, il che crea sia flessione attorno all'asse forte e debole sia forze torsionali. Ciò non solo ha aggiunto complessità al processo di produzione, ma anche sensibilità all'azione dinamica che tipicamente governa la progettazione delle strutture delle scale.

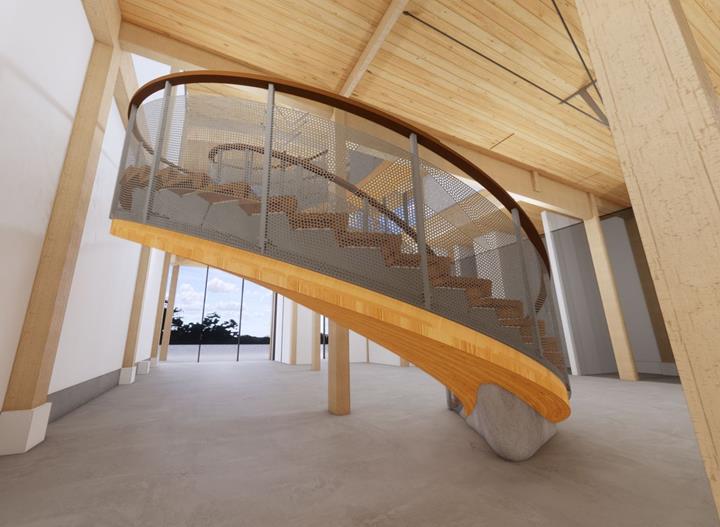

Utilizzando una speciale applicazione di composizione legno-calcestruzzo (TCC), la scala a chiocciola è stata progettata utilizzando legno lamellare a doppia curvatura con una guarnizione in calcestruzzo. Il calcestruzzo fornisce la massa aggiuntiva necessaria per controllare le vibrazioni della luce libera della scala di 22 metri. Inoltre, l'azione composta tra il calcestruzzo e l'XLAM aumenta significativamente la rigidezza globale. Le colonne di supporto non erano quindi necessarie mantenendo una struttura fortemente estetica.

Verifica strutturale in RFEM

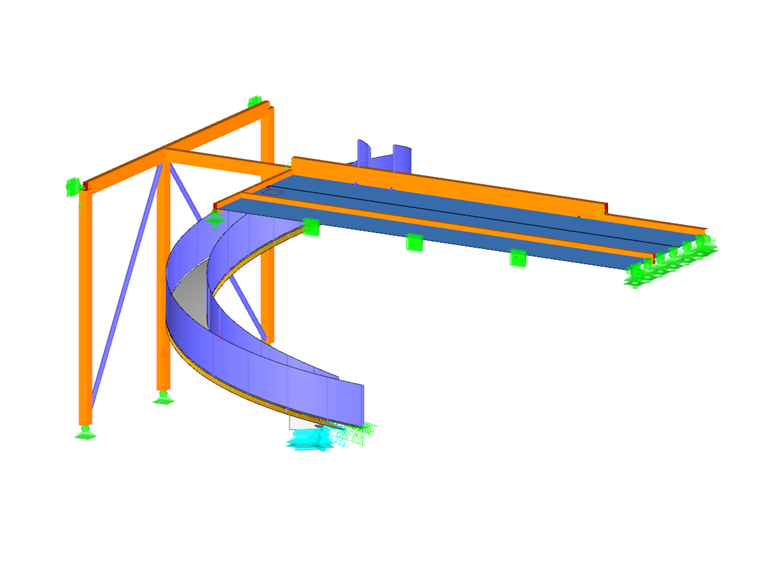

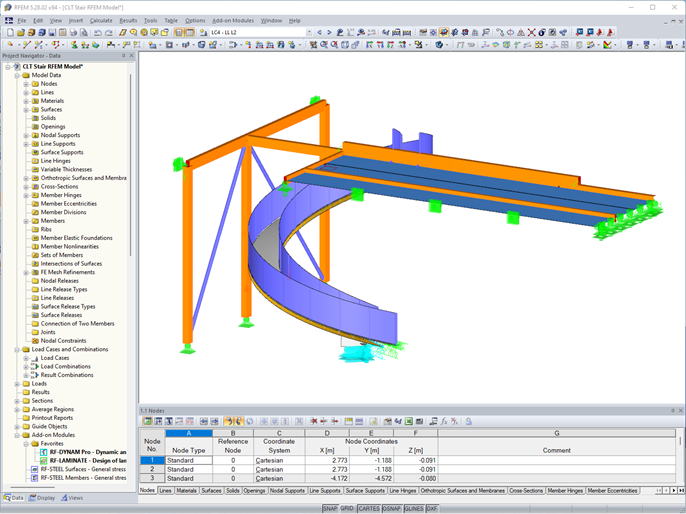

RFEM è stato utilizzato per determinare le forze interne del sistema TCC. Caratteristiche come l'input diagrammatico delle rigidezze della molla e la possibilità di regolare alcune proprietà del materiale per casi di carico selezionati hanno aiutato a stimare il comportamento a lungo termine e la deformazione viscosa del sistema TCC. L'add-on RF-Laminate ha aiutato inoltre a determinare le forze di flessione e di taglio in ogni strato della costruzione su misura di CLT.

Posizione del progetto

5800 Lapointe Drive, Aeroporto Internazionale di Kelowna (YLW)
Kelowna, BC, Canada

Parole chiave

Scale Scala a chiocciola Legno a strati incrociati XLAM Legno Calcestruzzo Struttura composta da legno e calcestruzzo
