Spiralne schody w KF Aerospace Center for Excellence, Kanada

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

W KF Aerospace Center for Excellence w Kelowna w Kolumbii Brytyjskiej powstały niezwykłe spiralne schody. Składają się one z kompozytu drewniano-betonowego i rozciągają się na długości około 21 m i wysokości około 7 m, bez podpór pośrednich.

Klient KF Aerospace
Architekt Meiklejohn Architekci
Generalny wykonawca Sawchuk Developments
Analiza statyczno-wytrzymałościowa i budowa StructureCraft
www.structurecraft.com

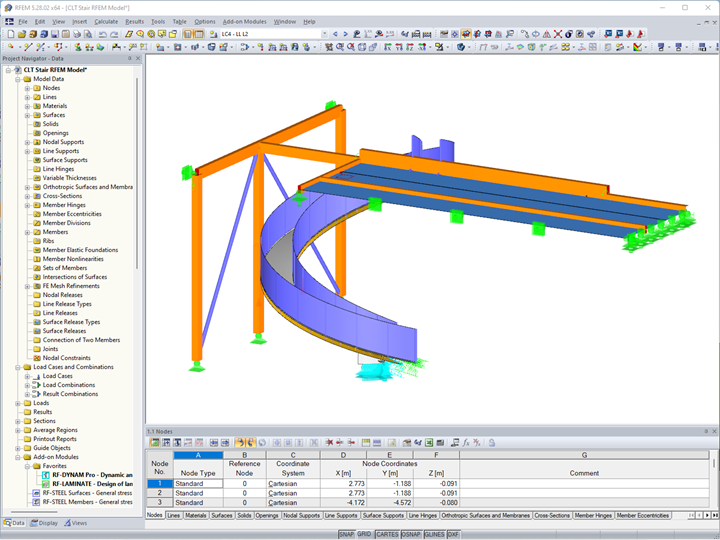

Dane modelu schodów i podkonstrukcji

Model

Za projekt konstrukcyjny i budowę schodów odpowiedzialna była firma StructureCraft z Kanady. Do analizy statyczno-wytrzymałościowej wykorzystano program RFEM.

Konstrukcja

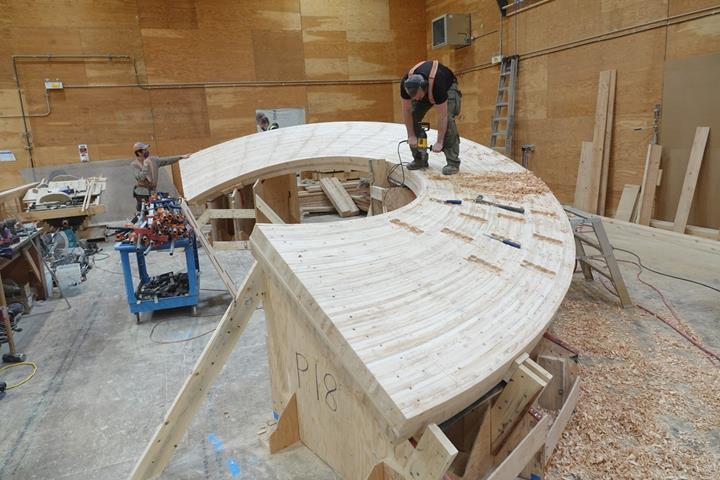

Inżynierowie StructureCraft musieli zmierzyć się z unikalną i wymagającą koncepcją projektową: połączenie dwóch poziomów muzeum z wykorzystaniem wolnostojących spiralnych schodów z drewna CLT. Spiralny kształt wymaga zginania i skręcania elementów z drewna klejonego krzyżowo, co powoduje zginanie względem silnych i słabych osi oraz siły skręcające. Zwiększyło to nie tylko złożoność procesu produkcyjnego, ale także podatność na wzbudzenie dynamiczne, które zwykle wpływa na projektowanie konstrukcji schodów.

Spiralne schody składają się z podwójnie zakrzywionych elementów z drewna klejonego krzyżowo oraz z betonowej płyty zamocowanej u góry. Z jednej strony beton zapewnia niezbędną masę do kontrolowania drgań schodów, które mają rozpiętość około 15 m. Z drugiej strony, efekt połączenia betonu i drewna klejonego krzyżowo zwiększa ogólną sztywność. Dlatego podpory pośrednie są zbędne, dzięki czemu schody stanowią konstrukcję bardzo estetyczną.

Obliczenia konstrukcyjne w programie RFEM

Program RFEM wykorzystano do określenia sił wewnętrznych w kompozycie drewno-beton oraz konstrukcji nośnej. Funkcje programu, takie jak wprowadzanie sztywności sprężystej za pomocą wykresów oraz możliwość dostosowywania niektórych właściwości materiału do wybranych przypadków obciążeń pomogły w ocenie długoterminowego zachowania się kompozytu drewno-beton oraz jego odkształceń. Moduł dodatkowy RF-LAMINATE pomógł również określić zginanie i naprężenia ścinające w każdej warstwie indywidualnie zdefiniowanej konstrukcji z drewna CLT.

Lokalizacja projektu

5800 Lapointe Drive, Kelowna International Airport (YLW)
Kelowna, BC, Canada

Słowa kluczowe

Schody Schody spiralne Drewno klejone krzyżowo CLT Drewno Beton Kompozyt drewniano-betonowy
