Пешеходный мост через реку Серио, Италия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Износ некоторых деревянных пешеходных мостов на велосипедно-пешеходной дорожке в долине Сериана в провинции Бергамо вынудил перестроить их с использованием более прочных материалов. Поэтому горное сообщество Валле Сериана доверило проектирование и производство работ по замене моста через реку Серио между муниципалитетами Чене и Гадззанига компании Studio Rota Nodari из Альцано Ломбардо.

Заказчик

Горное сообщество долины Сериана
Via D. Alighieri, 1
24023 Clusone (BG)
www.cmvalleseriana.bg.it

Расчёт конструкций

Studio Rota Nodari
Via M. Zanchi, 85
24022 Alazano Lombardo (BG)
www.studiorotanodari.com

Строительные работы

Косметика от Fantoni Srl
Via S.Lucio, 37/16
24023 Clusone (BG)
www.cosmetcostruzionimetalliche.it

Параметры модели

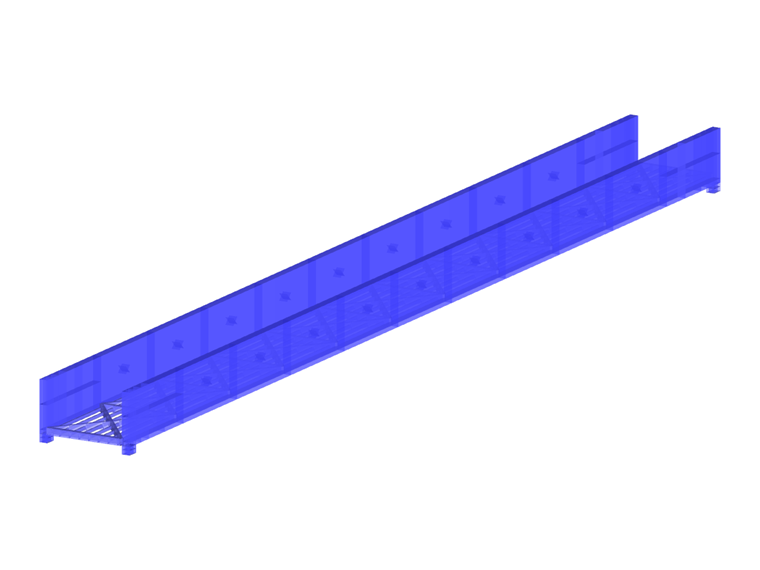

Модель

Описание работы

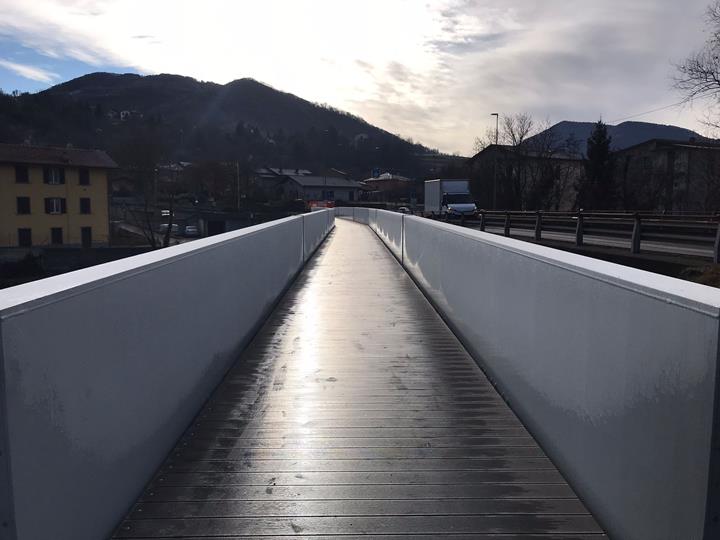

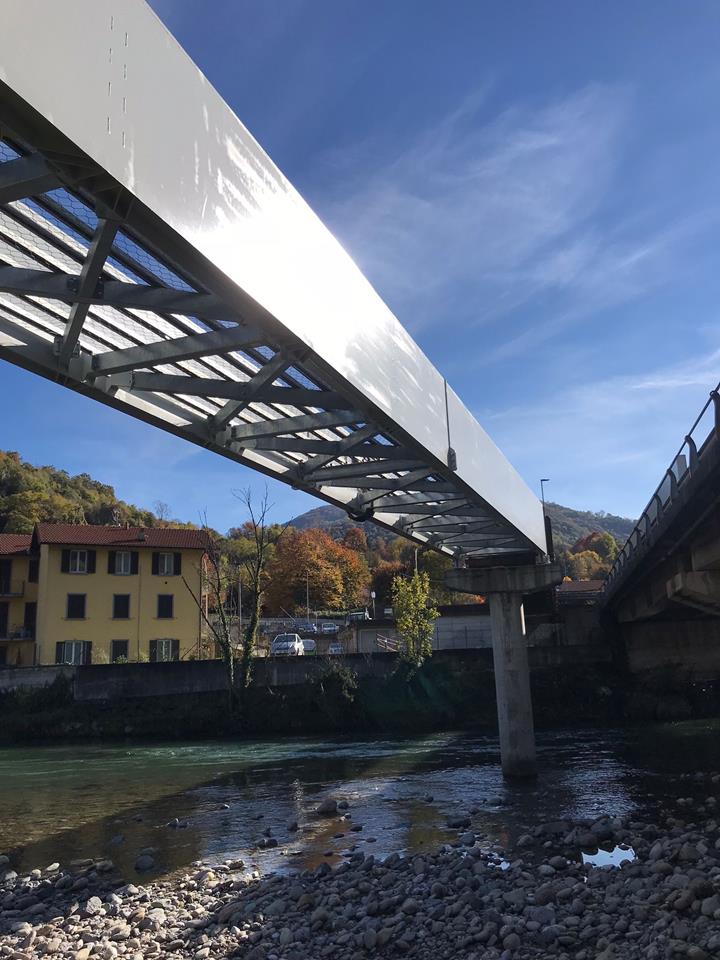

Конструкция представляет собой двухпролетный мост 3-й категории со сваями в русле реки и общим пролетом 69 м, достигнутым за счёт использования окрашенных стальных коробчатых балок и настила из переработанного пластика (WPC).

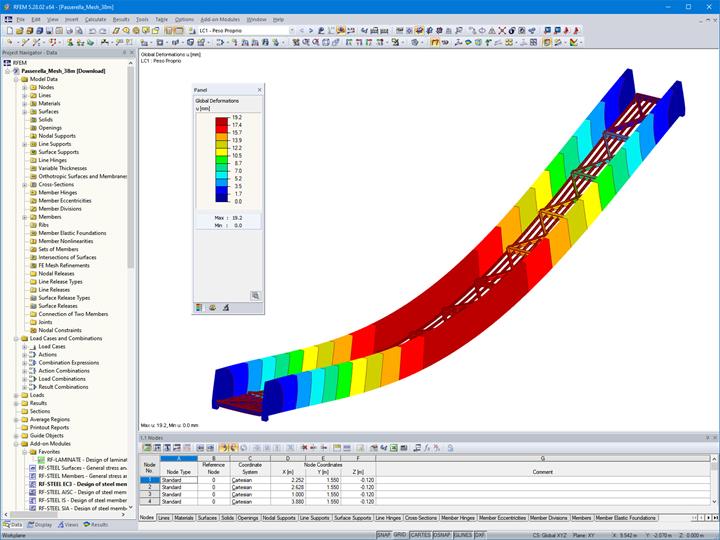

При проектировании пешеходного моста был проведен предварительный анализ существующих железобетонных конструкций с помощью неинвазивной аппаратуры с использованием калиброванного пружинного склерометра и ультразвука по методике SonReb, а также измерителя покрытия. Расчёт конструкции и проектирование на основе исходной проектной документации показали, что значения прочности совместимы с воздействиями, передаваемыми новой конструкцией, поэтому в усилении несущих конструкций не было необходимости.

Компания Cosmet SrL взяла на себя строительные работы, демонтаж и утилизацию деревянного пешеходного моста, а также монтаж новой конструкции. Для оптимизации транспортных расходов и сокращения времени монтажа (в течение двух недель) конструкция составлена из элементов длиной не более 14 метров, собираемых на месте с помощью болтовых соединений.

Расположение проекта

Река Серио
между Чене и Гадззанигой

Ключевые слова

Мост Стальной пешеходный мост Болтовые соединения
