Passerella sul fiume Serio a Bergamo, Italia

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Il degrado di alcune passerelle in legno della pista ciclo pedonale della Valle Seriana in provincia di Bergamo, ha imposto il loro rifacimento con materiali più duraturi. In questo contesto, la Comunità Montana Valle Seriana ha affidato allo Studio Rota Nodari di Alzano Lombardo la progettazione e la direzione dei lavori per la sostituzione dell'attraversamento del Fiume Serio fra i comuni di Cene e Gazzaniga.

Committente

Comunità Montana Valle Seriana
Via D.Alighieri, 1
24023 Clusone (BG)
www.cmvalleseriana.bg.it

Progettazione strutturale

Studio Rota Nodari
Via M.Zanchi, 85
24022 Alazano Lombardo (BG)
www.studiorotanodari.com

Realizzazione e montaggio

Cosmet di Fantoni Srl
Via S.Lucio, 37/16
24023 Clusone (BG)
www.cosmetcostruzionimetalliche.it

Parametri del modello

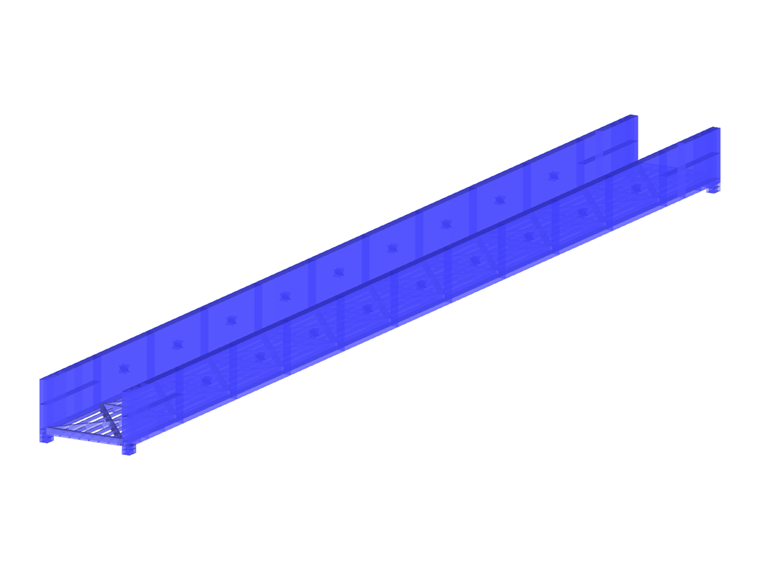

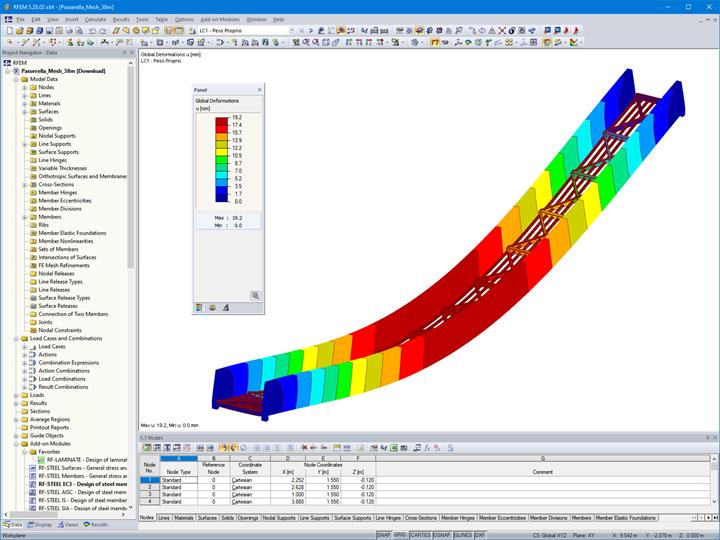

Modello

Descrizione dell'opera

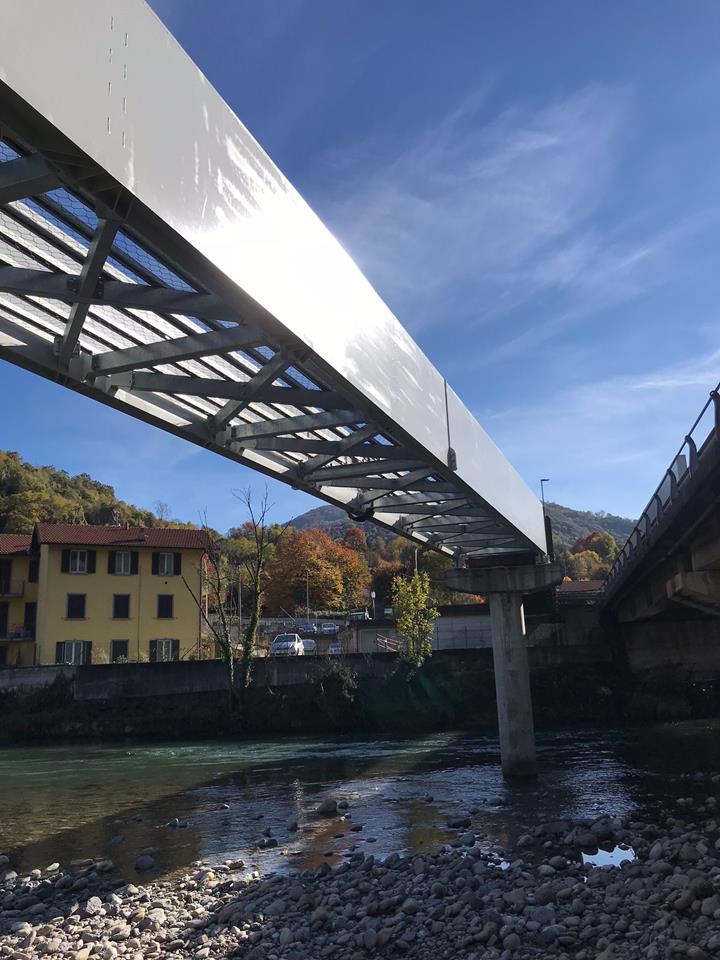

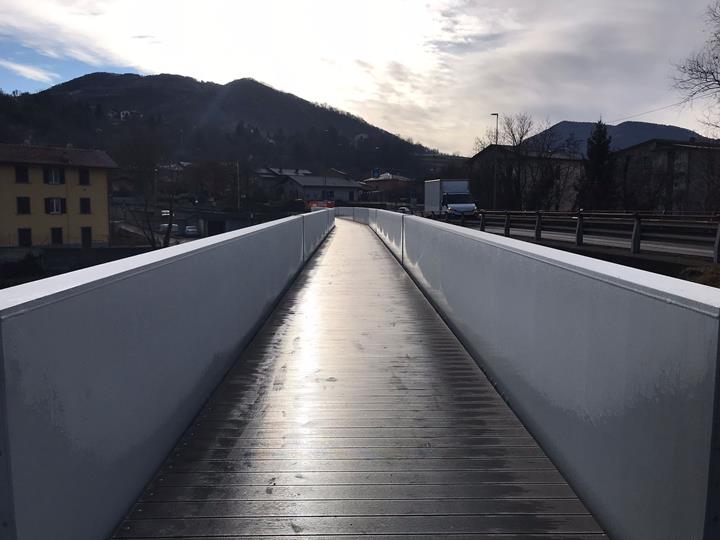

Si tratta di un ponte di terza categoria a doppia campata con pila in alveo e, della luce complessiva di 69 mt realizzato mediante l'impiego di travi parapetto cassonate in acciaio verniciato e piano di calpestio in materiale plastico riciclato (WPC).

La progettazione dell'opera ha comportato preventivamente l'analisi delle strutture in c.a. esistenti mediante strumentazione non invasiva eseguita con l'utilizzo di sclerometro a molla tarata ed ultrasuoni secondo la metodologia SonReb e pacometro. La verifica e il controllo della documentazione di progetto originaria ha restituito valori di resistenza compatibili con le azioni trasmesse dalla nuova struttura; non è stato quindi necessario il rinforzo delle strutture d'appoggio.

La ditta Cosmet SrL si è occupata della realizzazione dell'opera in officina, dello smontaggio e dello smaltimento della passerella in legno e dell'assemblaggio della nuova struttura. Per l'ottimizzazione dei costi di trasporto e, per i ridotti tempi di montaggio (entro le due settimane), la struttura è composta da elementi della lunghezza massima di 14 mt assemblati in cantiere mediante unioni bullonate.

Posizione del progetto

Fiume Serio
tra Cene e Cazzaniga

Parole chiave

Ponte Passarella in acciaio Unioni bullonate
