Dřevěná lávka přes řeku Serio, Itálie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Vzhledem k tomu, že na lávce pro pěší a cyklisty ve Valle Seriana v italské provincii Bergamo byla některá dřevěná prkna poškozena, bylo třeba je zhotovit z odolnějších materiálů. V této souvislosti sdružení obcí v horském údolí Valle Seriana pověřilo studio Rota Nodari z obce Alzana Lombarda návrhem a řízením prací pro obnovu přechodu přes řeku Serio mezi obcemi Cene a Gazzaniga.

Investor

Comunità Montana Valle Seriana
Via D.Alighieri, 1
24023 Clusone (BG)
www.cmvalleseriana.bg.it

Statický výpočet

Studio Rota Nodari
Via M. Zanchi, 85
24022 Alazano Lombardo (BG)
www.studiorotanodari.com

Provedení a montáž

Cosmet di Fantoni Srl
Via S.Lucio, 37/16
24023 Clusone (BG)
www.cosmetcostruzionimetalliche.it

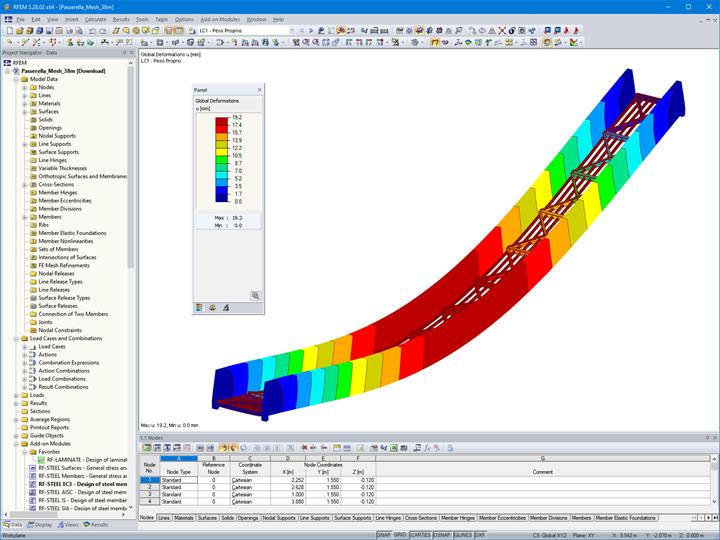

Parametry modelu

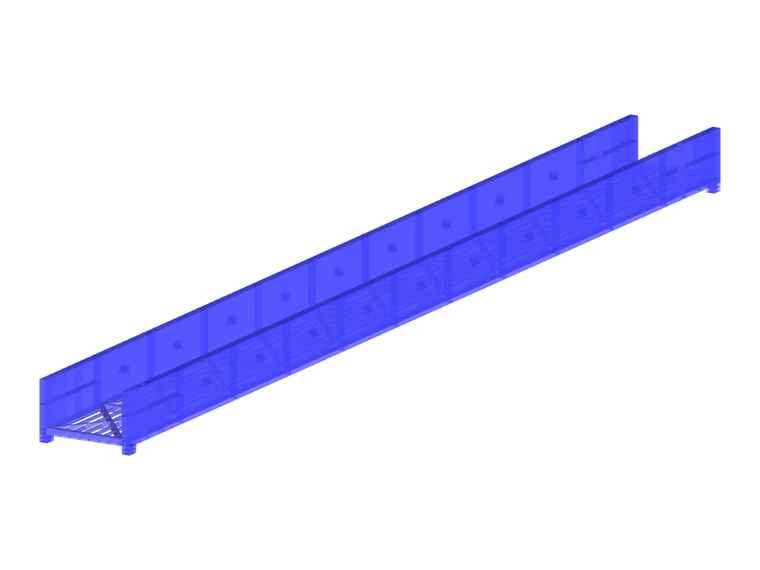

Model

Popis

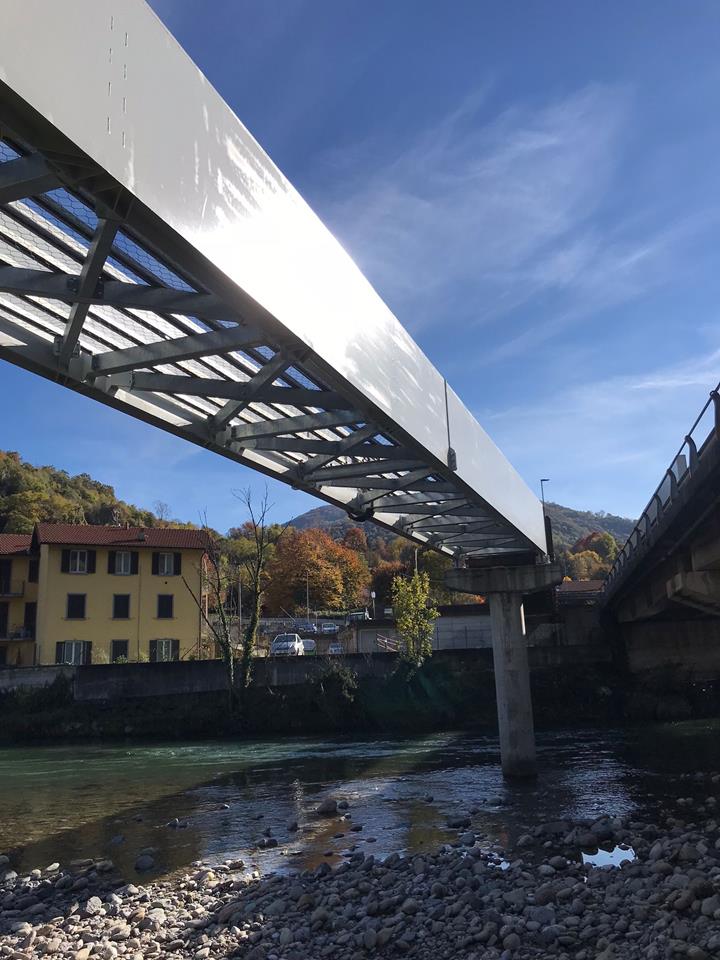

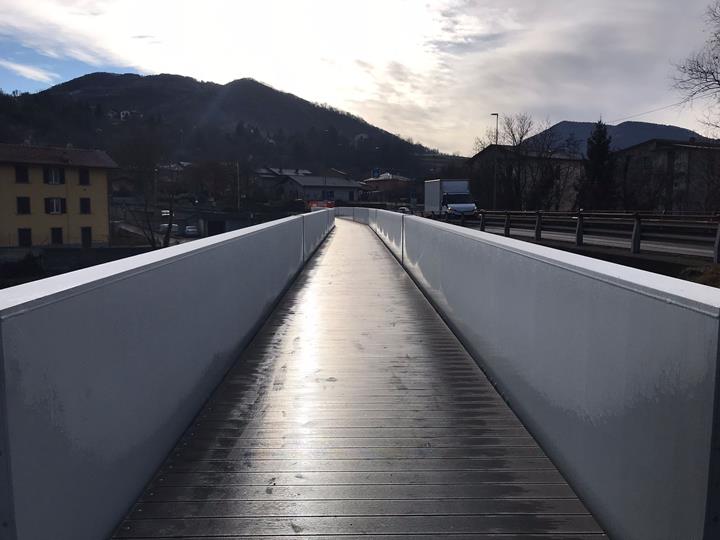

Konstrukci tvoří most o dvou polích s mostním pilířem v korytě řeky a celkovým rozpětím 69 metrů. Hrazení je provedeno z lakovaných ocelových nosníků truhlíkového průřezu a mostovka z WPC (kompozitní materiály z tepelně upraveného dřeva a plastu).

Posouzení preventivně zahrnovalo analýzu stávající železobetonové konstrukce neinvazivními postupy za použití tvrdoměru a ultrazvuku metodou SonReb a detektoru výztuže. Výsledkem posouzení a ověření původní projektové dokumentace byly hodnoty únosnosti, které odpovídají zatížením, která nová konstrukce přenáší; proto nebylo nutné ztužovat podpůrnou konstrukci.

Společnost Cosmet SrL se postarala o výrobu, o demontáž a odklizení původní dřevěné lávky a montáž nové konstrukce. Pro optimalizaci přepravních nákladů a zkrácení doby montáže (na dva týdny) se konstrukce skládá z prvků o maximální délce 14 metrů, které byly na místě opatřeny šroubovými spoji.

Umístění projektu

Řeka Serio
mezi obcemi Cene a Cazzaniga, Itálie

Klíčová slova

Most Ocelová lávka Šroubové spoje
