Holzbrücke über den Serio-Fluss in Bergamo, Italien

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Da einige Holzplanken des Rad-und Fußgängerweges im Seriana-Tal in der italienischen Provinz Bergamo beschädigt waren, mussten diese mit nachhaltigeren Materialien wieder aufgebaut werden. In diesem Zusammenhang hat die Berggemeinschaft des Seriana-Tals das Studio Rota Nodari aus Alzano Lombardo mit der Planung und Leitung der Arbeiten zur Erneuerung der Flussüberquerung zwischen den Gemeinden Cene und Gazzaniga beauftragt.

Bauherr Comunità Montana Valle Seriana
Via D.Alighieri, 1
24023 Clusone (BG)
Tragwerksplanung Studio Rota Nodari
Via M.Zanchi, 85
24022 Alazano Lombardo (BG)
Ausführung und Montage Cosmet di Fantoni Srl
Via S.Lucio, 37/16
24023 Clusone (BG)

Modellparameter

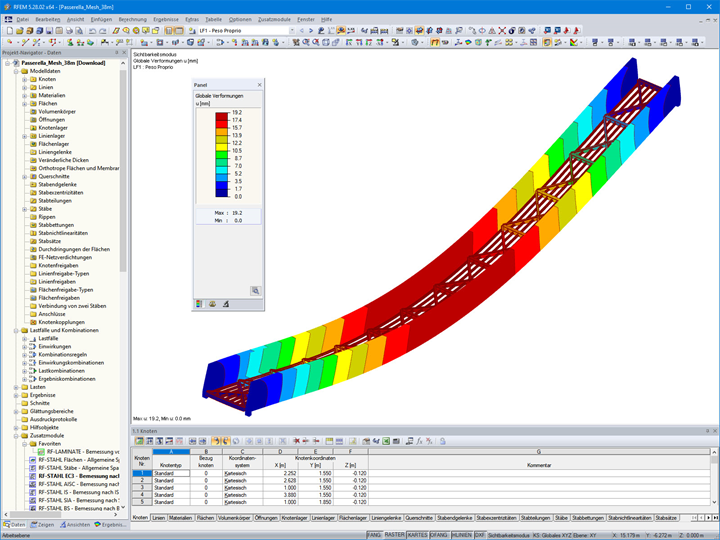

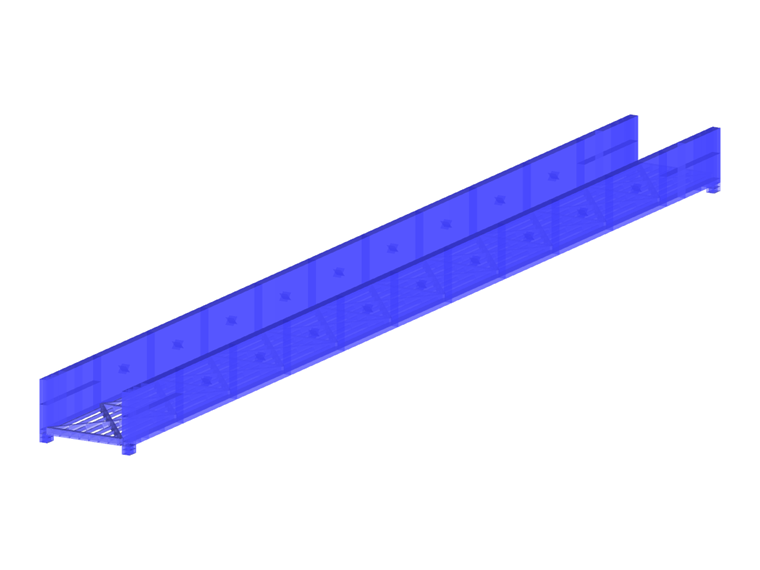

Modell

Beschreibung

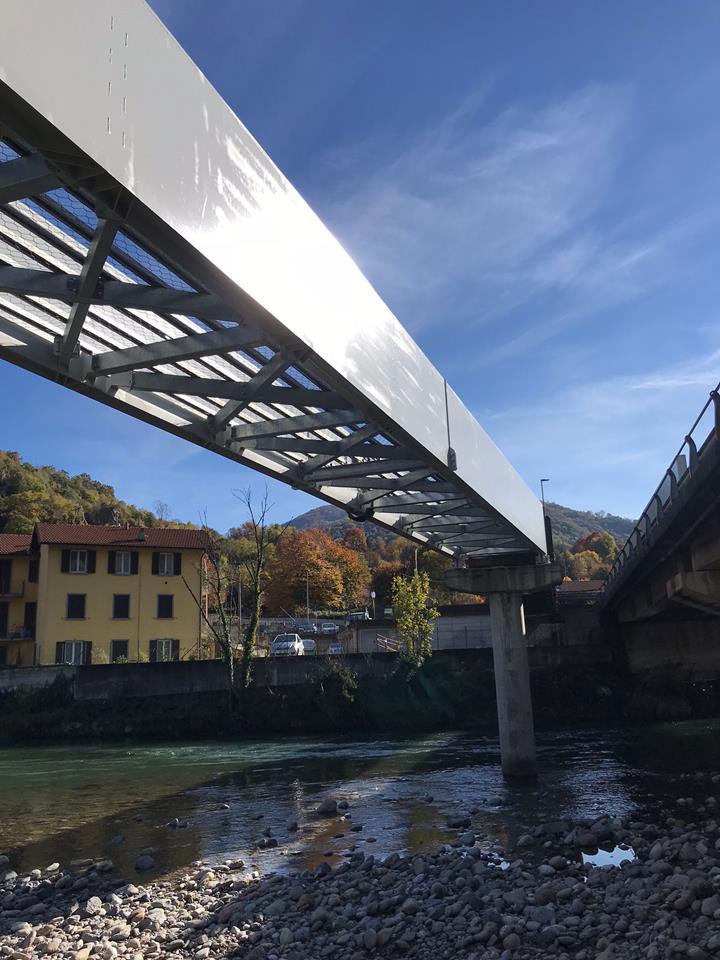

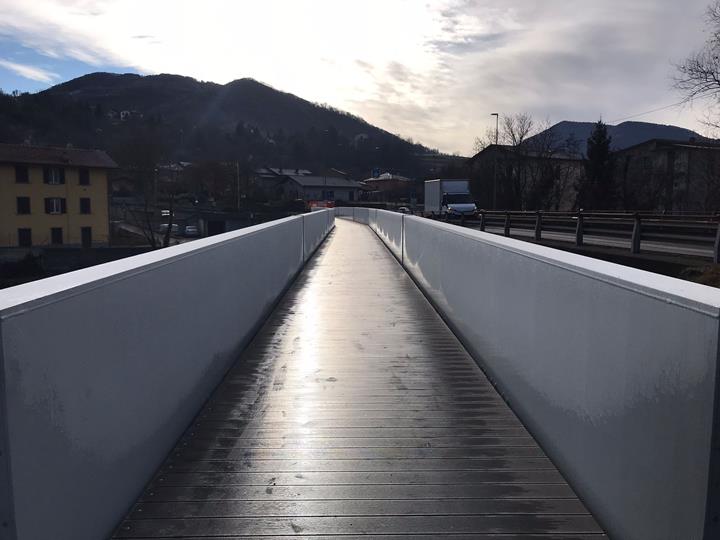

Bei der Struktur handelt es sich um eine zweifeldrige Straßenbrücke mit einem Brückenpfeiler im Flussbett und einer Gesamtspannweite von 69 m, die aus lackierten Hohlprofilträgern aus Stahl für die Brüstung und einer Fahrbahnplatte aus WPC (thermoplastisch verarbeitbaren Verbundwerkstoffen) besteht.

Die Bemessung umfasste präventiver Weise die Analyse der bestehenden Stahlbetonstruktur mittels nichtinvasiver Vorgehensweise, die unter Verwendung eines Ritzprüfgeräts sowie von Ultraschall nach der SonReb-Methode und eines Betondeckungsmessgeräts durchgeführt wurde. Sowohl der Nachweis als auch die Überprüfung der ursprünglichen Projektdokumentation ergab Beanspruchbarkeitswerte, die mit den vom neuen Tragwerk übertragenen Einwirkungen kompatibel sind; eine Verstärkung der Stützkonstruktion war daher nicht erforderlich.

Die Firma Cosmet SrL übernahm die werksseitige Herstellung, den Abbau und die Entsorgung des alten Holzstegs und die Montage des Neubaus. Um die Transportkosten zu optimieren und die Aufbauzeit (zwei Wochen) zu verkürzen, bestand das Tragwerk aus Elementen mit einer maximalen Länge von 14 m, die bauseits mittels Schraubverbindungen zusammengebaut wurden.

Projekt-Standort

Fluss Serio
zwischen Cene und Cazzaniga, Italien

Schlüsselwörter

Brücke Holzsteg Schraubverbindungen
