Pasarela sobre el río Serio, Italia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Debido al deterioro de algunas pasarelas de madera en el carril bici y peatonal del Valle de Seriana en la provincia de Bérgamo, Italia, fue necesario rehabilitarlas con materiales más duraderos. Por ello, la comunidad de montaña del Valle de Seriana encargó a Studio Rota Nodari de Alzano Lombardo el proyecto y dirección de las obras para la sustitución del puente sobre el río Serio entre los municipios de Cene y Gazzaniga, Italia.

Inversor

Comunità Montana Valle Seriana
Via D. Alighieri, 1
24023 Clúster (BG)
www.cmvalleseriana.bg.it

Diseño estructural

Studio Rota Nodari
Via M.Zanchi, 85
24022 Alazano Lombardo (BG)
www.studiorotanodari.com

Obras de construcción

Cosmet di Fantoni Srl
Via S.Lucio, 37/16
24023 Clusone (BG)
www.cosmetcostruzionimetalliche.it

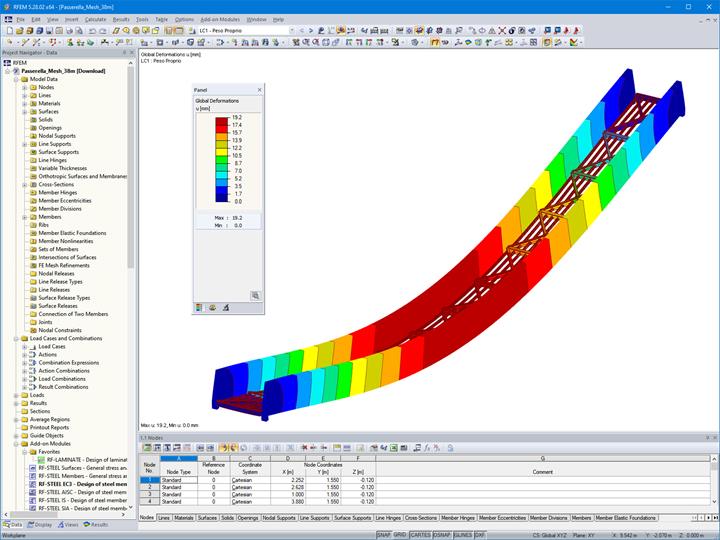

Parámetros del modelo

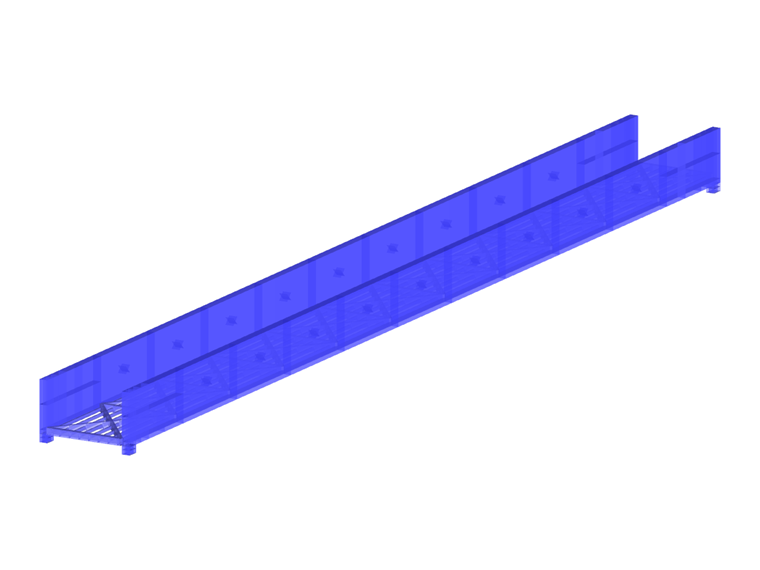

Modelo

Descripción del trabajo

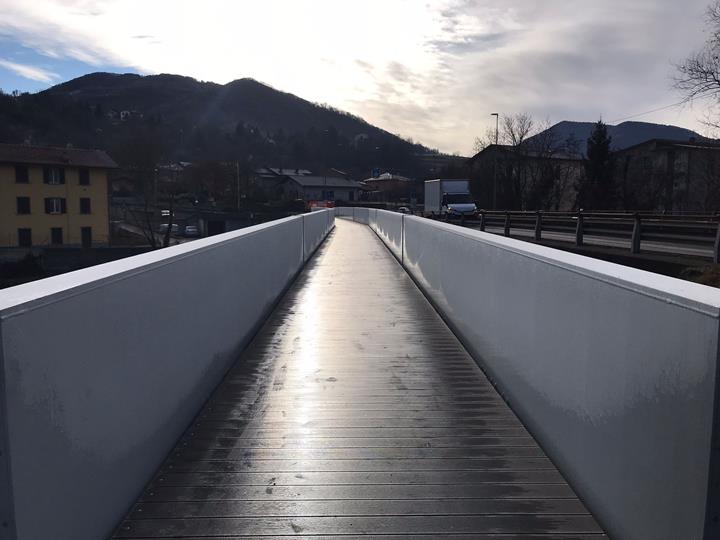

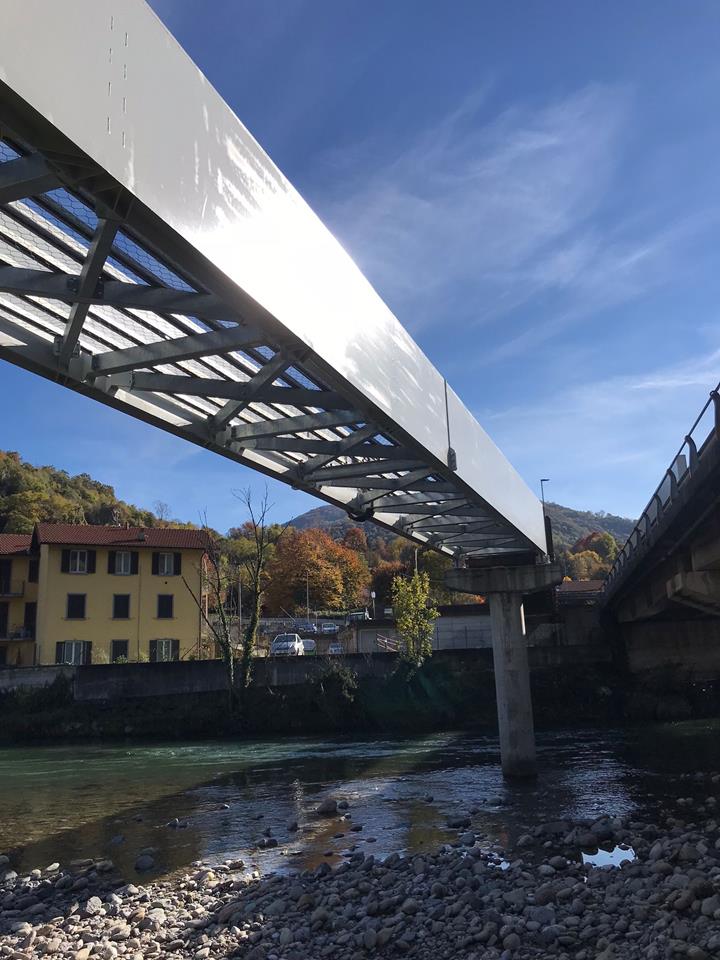

La estructura es un puente de dos vanos de 3ª categoría, con un pilote en el cauce del río y una luz total de 69 m, lograda mediante el uso de vigas cajón de acero pintado, y un tablero de material plástico reciclado (WPC).

El diseño de la pasarela ha comportado un análisis previo de las estructuras de hormigón armado existentes mediante instrumentación no invasiva utilizando el esclerómetro de resorte calibrado y ultrasonidos según la metodología SonReb, y un medidor de cobertura. La verificación y el control de la documentación del proyecto original ha demostrado que los valores de resistencia son compatibles con las acciones transmitidas por la nueva estructura; por lo tanto, no fue necesario el refuerzo de la estructura de apoyo.

La empresa Cosmet SrL estuvo a cargo de la realización de las obras de construcción, el desmontaje y disposición de la pasarela de madera, así como el montaje de la nueva estructura. Para optimizar los costes de transporte y reducir el tiempo de montaje (en dos semanas), la estructura está compuesta por los elementos con una longitud máxima de 14 m montados en obra mediante uniones atornilladas.

Ubicación del proyecto

Río Serio
entre Cene y Cazzaniga

Palabras clave

Puente Pasarela de acero Uniones atornilladas

  • Vistas 964x
  • Actualizado 23. agosto 2022
