Passerelle sur la rivière Serio à Bergame, Italie

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

La dégradation inquiétante du platelage en bois de la passerelle piétonne et cyclable de la vallée Seriana, dans la province de Bergame en Italie, a obligé la reconstruction de cette dernière avec des matériaux plus durables. Dans ce contexte, la Communauté de Montagne Valle Seriana a confié la conception et la gestion des travaux pour le remplacement de la traversée de la rivière Serio entre les communes de Cene et Gazzaniga, en Italie, au Studio Rota Nodari d'Alzano Lombardo.

Propriétaire

Communauté de montagne de Seriana Valley
Via D. Alighieri, 1
24023 Clusone (BG)
www.cmvalleseriana.bg.it

Calcul de structure

Studio Rota Nodari
Via M. Zanchi, 85
24022 Alazano Lombardo (BG)
www.studiorotanodari.com

Réalisation et montage

Cosmet de Fantoni Srl
Via S.Lucio, 37/16
24023 Clusone (BG)
www.cosmetcostruzionimetalliche.it

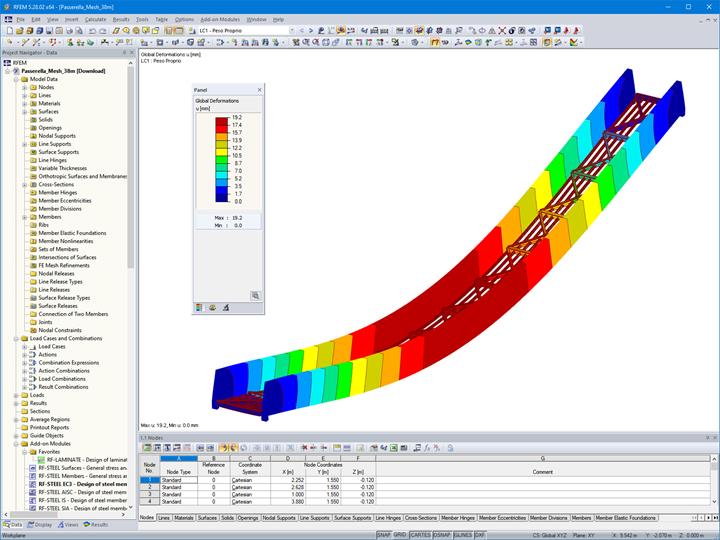

Paramètres du modèle

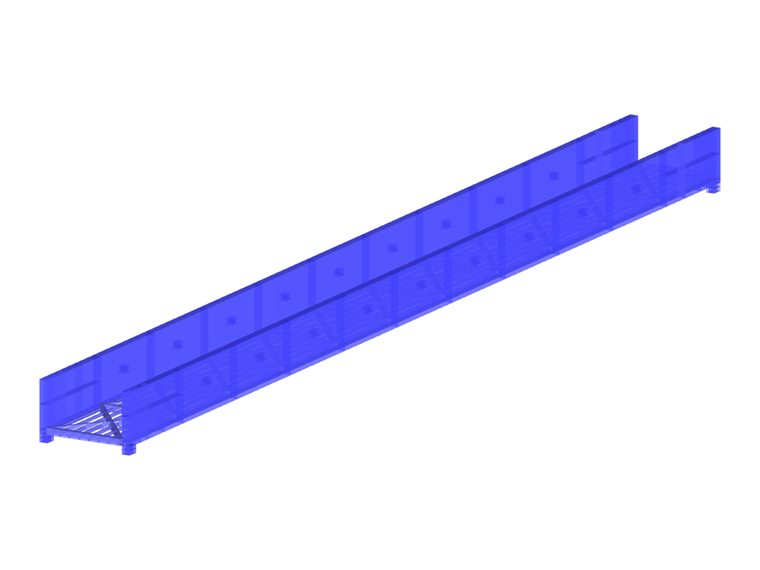

Modèle

Description du projet

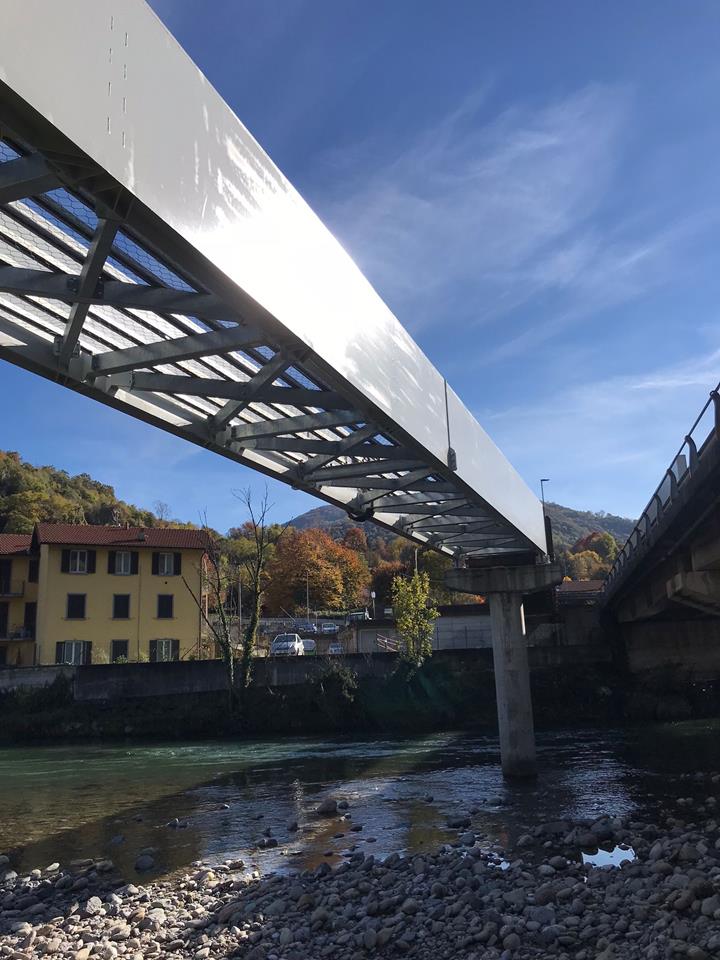

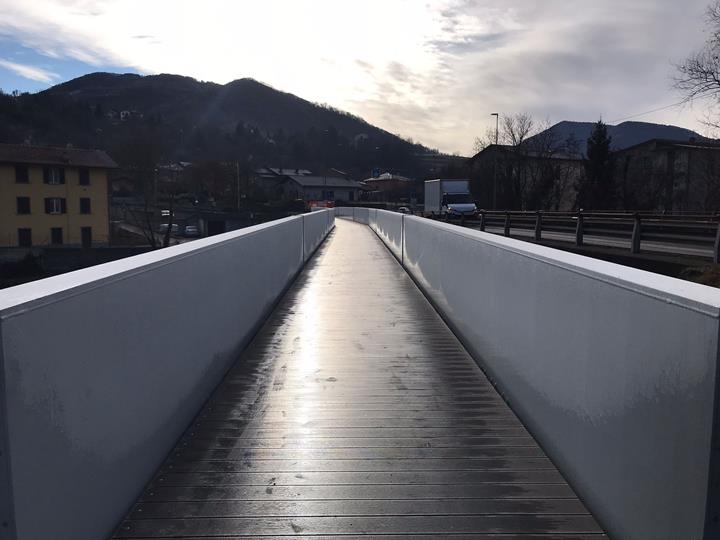

La structure est une passerelle à double travée de 3e catégorie, avec une pile dans le lit de la rivière et une longueur totale de 69 m, réalisée à l'aide de poutres-caissons en acier peint et d'un platelage en bois composite (WPC).

Le calcul de la passerelle a nécessité une analyse préalable des structures existantes en béton armé à l'aide d'instruments non-invasifs, tel qu'un marteau à ressort calibré et d'ultrasons selon la méthode SonReb et d'un pachomètre. Le calcul de structures et la vérification basés sur la documentation du projet d'origine ont indiqué que les valeurs de résistance sont compatibles avec les actions transmises par la nouvelle structure. Il n'a donc pas été nécessaire de renforcer les structures porteuses.

La société Cosmet SrL s'est chargée de la fabrication en atelier, du démontage et de l'élimination de la passerelle en bois ainsi que du montage de la nouvelle structure. Afin d'optimiser les coûts de transport et de réduire les délais de montage (moins de deux semaines), la structure est composée d'éléments d'une longueur maximale de 14 mètres assemblés sur site au moyen d'assemblages boulonnés.

Adresse du projet

Rivière Serio
entre Cene et Cazzaniga

Mots-clés

Pont Passerelle en acier Assemblages boulonnés
