Kładka dla pieszych nad rzeką Serio, Włochy

Projekt klienta

Powrót do projektów klientów

CP 001239 | Kładka dla pieszych nad rzeką Serio w Bergamo, Włochy

01
Kładka dla pieszych nad rzeką Serio, widok aksonometryczny

02

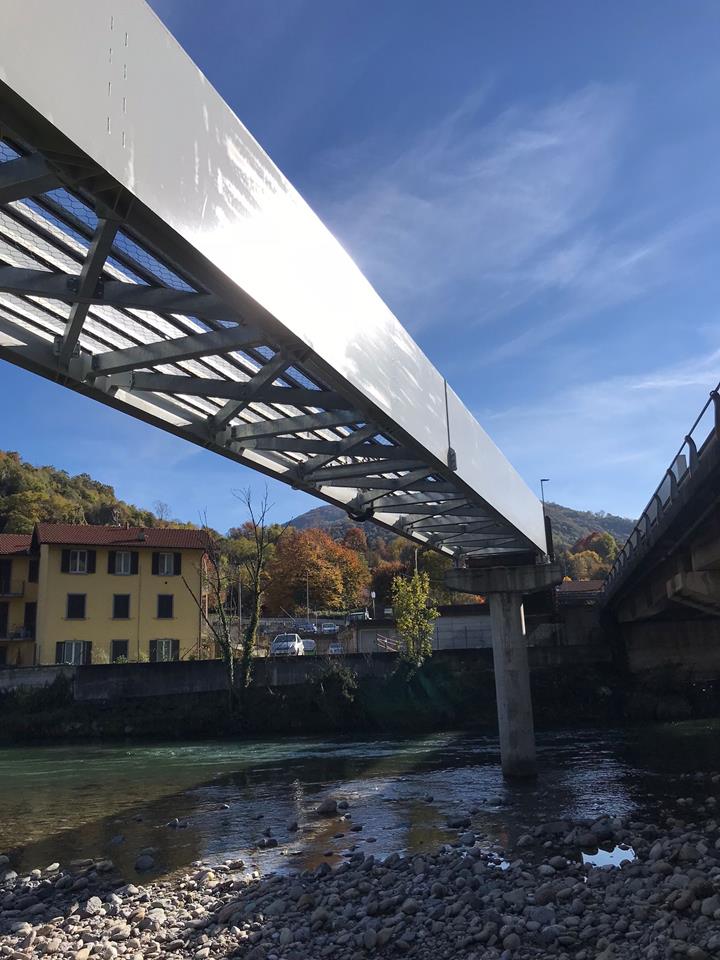

Widok z dołu na kładkę nad rzeką Serio

03

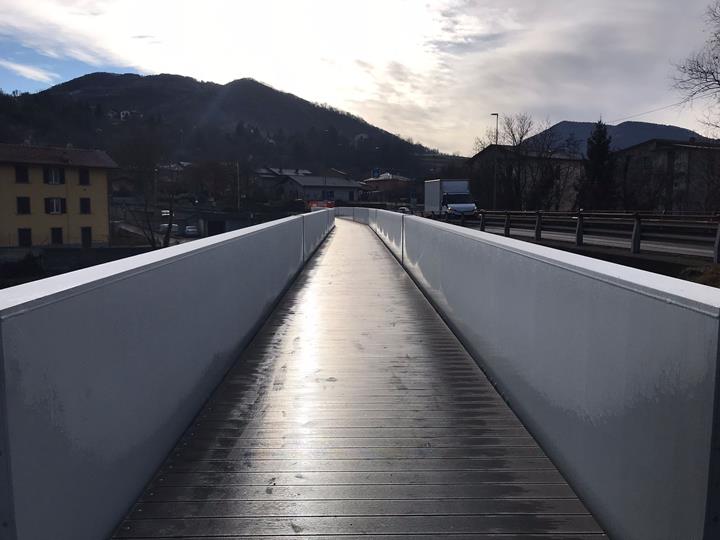

Drewniany pomost kładki nad rzeką Serio

04

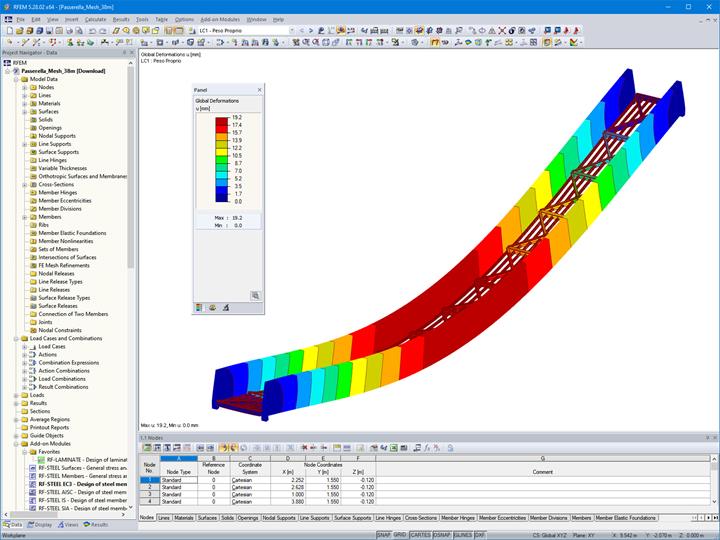

Zdeformowana kładka dla pieszych nad rzeką Serio

Powrót do projektów klientów

7. czerwca 2022

001239

Zniszczenie niektórych drewnianych kładek przeznaczonych dla ruchu pieszo-rowerowego w Dolinie Seriana w prowincji Bergamo spowodowało konieczność odbudowania ich z użyciem bardziej wytrzymałych materiałów. Dlatego gmina Valle Seriana powierzyła zaprojektowanie i zarządzanie pracami nad przejściem przez rzekę Serio między gminami Cene i Gazzaniga firmie Studio Rota Nodari z Alzano Lombardo.

Klient	Seriana Valley Mountain Community Via D. Alighieri, 1 24023 Clusone (BG) www.cmvalleseriana.bg.it
Obliczenia konstrukcyjne	Studio Rota Nodari Via M. Zanchi, 85 24022 Alazano Lombardo (BG) www.studiorotanodari.com
Prace budowlane	Cosmetics by Fantoni Srl Via S.Lucio, 37/16 24023 Clusone (BG) www.cosmetcostruzionimetalliche.it

Parametry modelu

Model

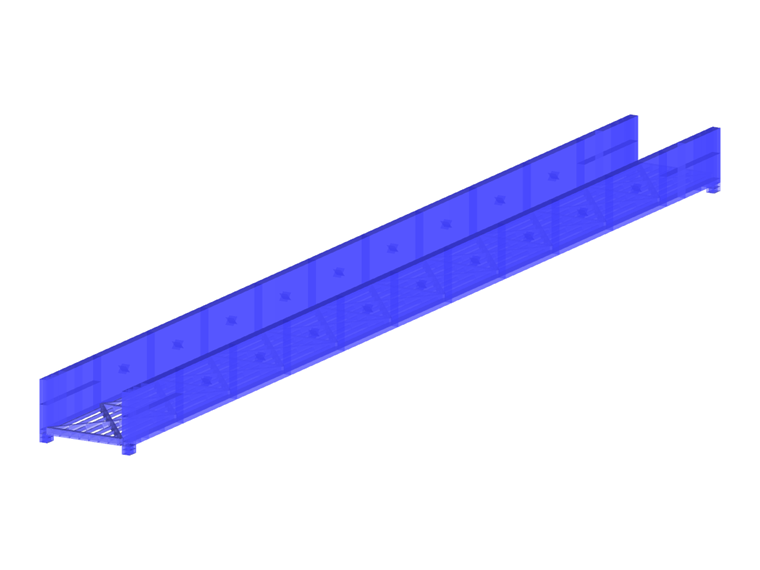

Wzór 003457 | Drewniana kładka dla pieszych nad rzeką Serio

Model | Kładka dla pieszych nad rzeką Serio

Opis prac

Konstrukcja jest dwuprzęsłowym mostem kategorii 3, z filarem w korycie rzeki i rozpiętością całkowitą 69 m, uzyskaną dzięki zastosowaniu stalowych pomalowanych dźwigarów skrzynkowych i pomostu wykonanego z tworzywa sztucznego pochodzącego z recyklingu (WPC).

Obliczenia obejmowały wcześniejszą analizę istniejących konstrukcji żelbetowych za pomocą metod badań nieniszczących: skalibrowanego młotka Schmidta, ultradźwięków metodą SonReb oraz miernika pokrycia. Weryfikacja i kontrola oryginalnej dokumentacji projektowej pokazała, że wartości wytrzymałościowe są zgodne z oddziaływaniami przenoszonymi przez nową konstrukcję; w związku z tym wzmacnianie konstrukcji wsporczych nie było konieczne.

Firma Cosmet SrL zadbała o wykonanie prac budowlanych, demontaż drewnianego pomostu oraz montaż nowej konstrukcji. Aby zoptymalizować koszty transportu i skrócić czas montażu (do dwóch tygodni), konstrukcja składa się z elementów o maksymalnej długości 14 metrów, montowanych na miejscu za pomocą połączeń śrubowych.

Lokalizacja projektu

Rzeka Serio

między Cene a Cazzaniga

Słowa kluczowe

Most Stalowa kładka dla pieszych Połączenia śrubowe
