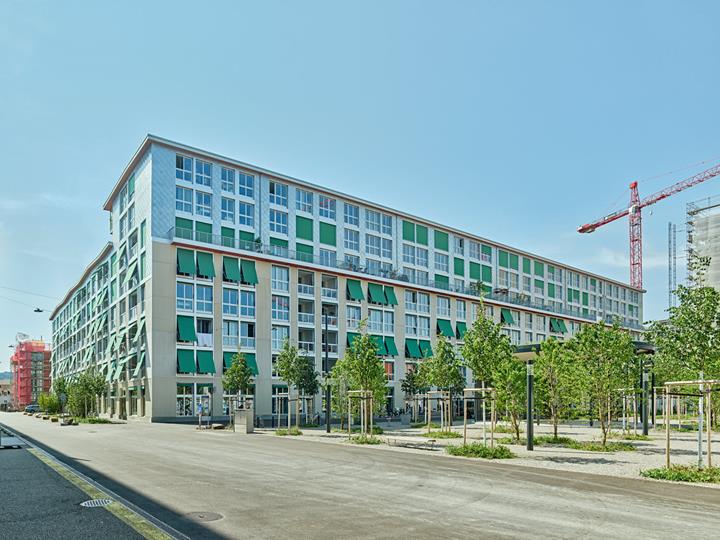

Здание «Крокодил» в районе Локштадт в Винтертуре, Швейцария

Данные о конструкции

• Длина: ~ 52,0 м
• Ширина: ~ 32,0 м
• Высота: ~ 25,0 м
• Количество узлов: 7260
• Количество стержней: 10816
• Количество сечений: 6

Модель

3D Модель

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

Модель | Деревянно-бетонные здания

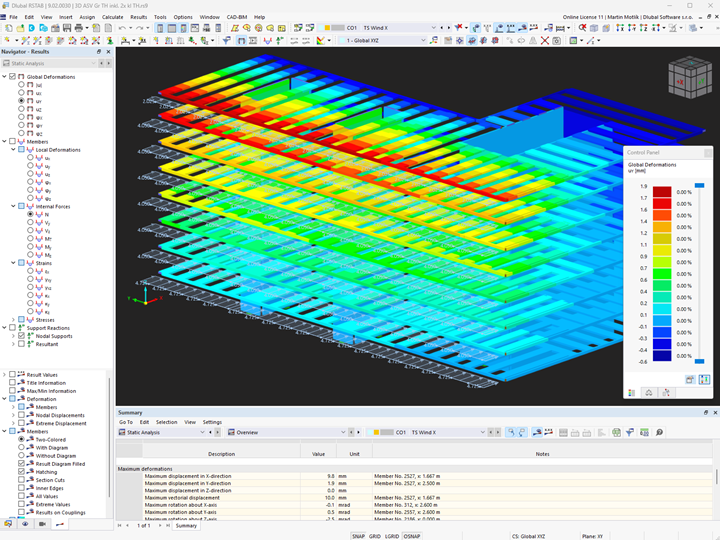

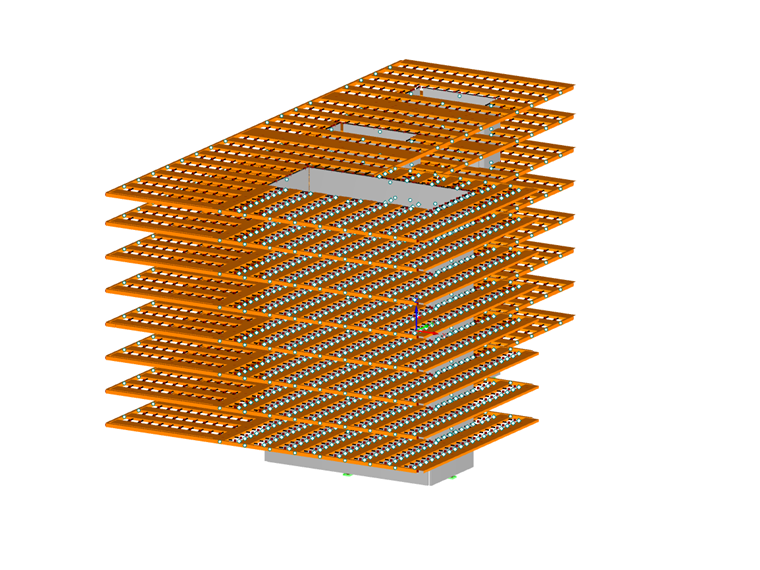

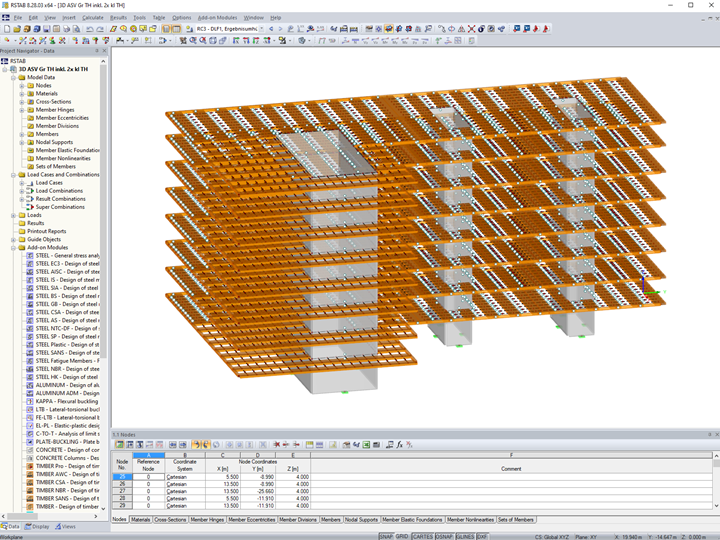

Заказчик Dlubal, компания Timbatec Holzbauingenieure Schweiz AG, отвечала за проектирование деревянных конструкций и использовала для этого RSTAB.

Название «Локштадт» было выбрано потому, что когда-то на этом месте строились локомотивы и машины. С 1850 по 2010 год Локштадт был важнейшей площадкой для производства новых локомотивов и поездов в Швейцарии. «Крокодил» - первый электровоз Готардской железной дороги строился здесь с 1919 года. Название первого построенного здания отдает дань уважения этому легендарному локомотиву.

Конструкция

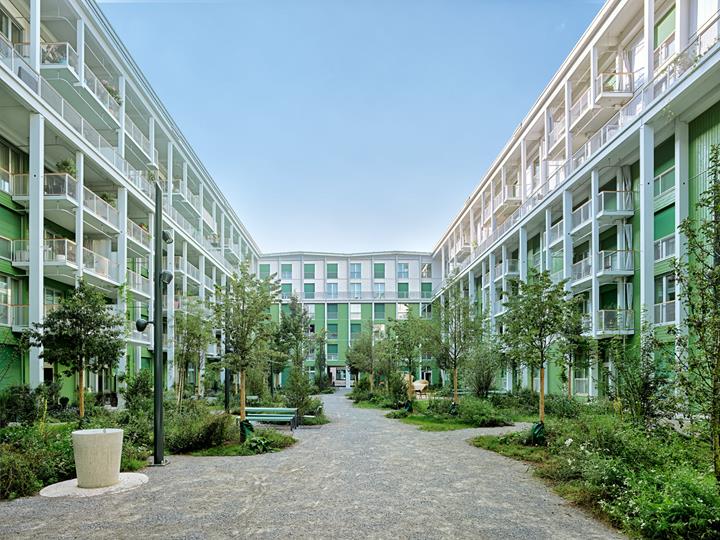

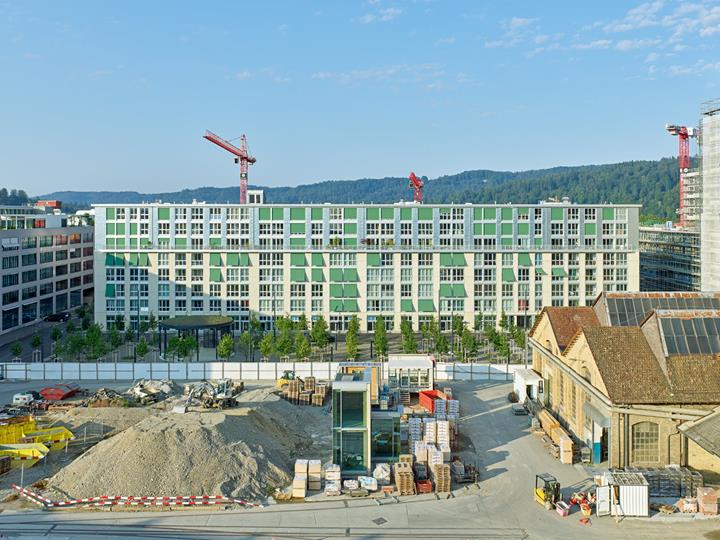

Жилой дом «Крокодил» представляет собой шести-восьмиэтажное деревянное строение. Он расположен кольцом вокруг внутреннего двора и имеет внешние размеры 106 м в длину, 65 м в ширину и 25 м в высоту. В новом здании полезной площадью около 30 000 м² находится 248 кооперативных, арендуемых и частных квартир, а также коммерческие помещения на первом этаже.

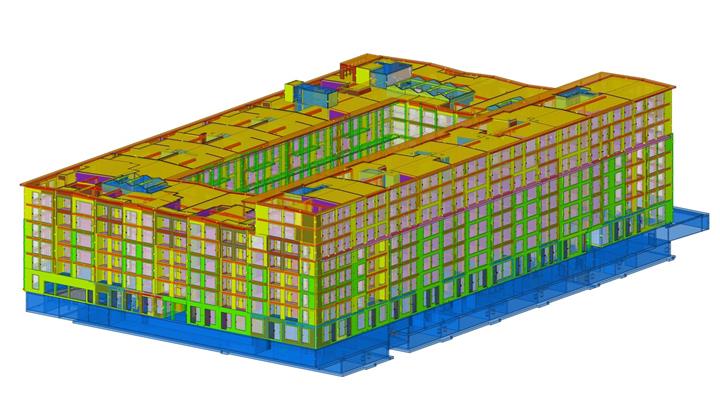

Конструкция представляет собой комбинацию железобетона и деревянного каркаса. Цоколь, часть первого этажа и лестничные клетки выполнены из железобетона. Конструктивная система остальной части здания состоит из колонн и балок из клеёного бруса, а также из больших поперечно-клеёных деревянных панелей, служащих плитами перекрытия или пустотелыми коробчатыми элементами крыши. Плиты CLT имеют длину до 19 м и вес до 5 т. Наружные стены состоят из сборных деревянных каркасных элементов, включая установленные на заводе окна.

Деревянная конструкция внесла большой вклад в защиту климата. Древесина, используемая в здании «Крокодил», удаляет из окружающей среды 6 414 тонн CO₂ и сохраняет его в течение длительного времени.

Источник: Konstruktiver Ingenieurbau 04/2022, стр. 23-30
