Edifício "Krokodil" no novo bairro Lokstadt em Winterthur, Suíça

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

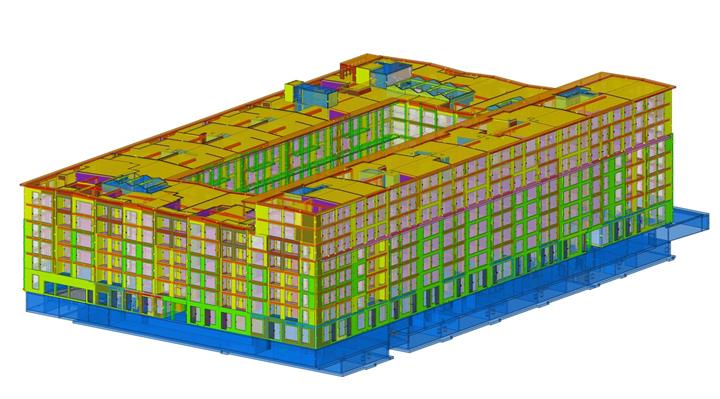

O novo bairro de Lokstadt está a ser construído em Winterthur, na Suíça. O primeiro edifício a ser concluído chama-se "Krokodil". O edifício de habitação, que foi planeado com BIM desde o início, é uma das maiores estruturas de madeira da Suíça.

Clientes/investidores

Implenia Schweiz AG
www.implenia.com

Anlagestiftung Adimora
www.pensimo.ch

Gaiwo Genossenschaft für Alters- und Invalidenwohnungen
www.gaiwo-werkgasse.ch

Gesewo Genossenschaft für selbstverwaltetes Wohnen
www.gesewo.ch

Empreiteiro geral Implenia Schweiz AG
www.implenia.com
Arquitetura

ARGE Baumberger & Stegmeier AG
www.baumbergerstegmeier.ch

KilgaPopp Architekten AG
www.kilgapopp.ch

Planeamento estrutural (estrutura de madeira) e proteção contra incêndio Timbatec Holzbauingenieure Schweiz AG
www.timbatec.com
Planeamento estrutural (estrutura de betão armado) Dr. J. Grob & Partner AG
www.gropar.ch

Dados do modelo

Modelo

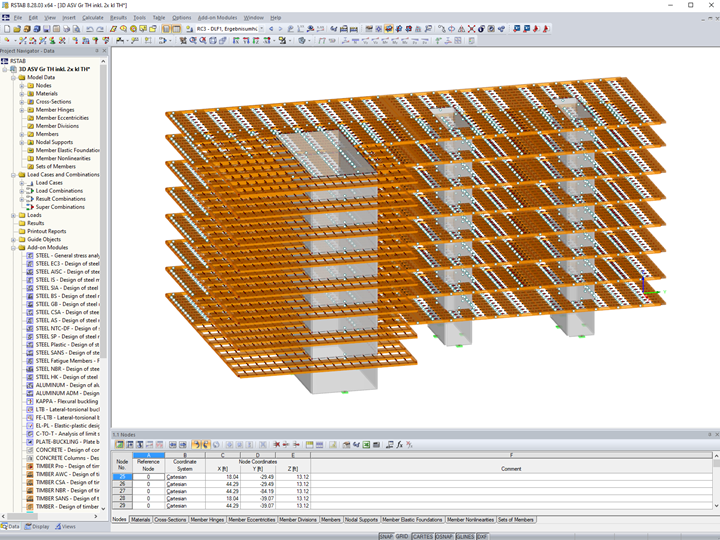

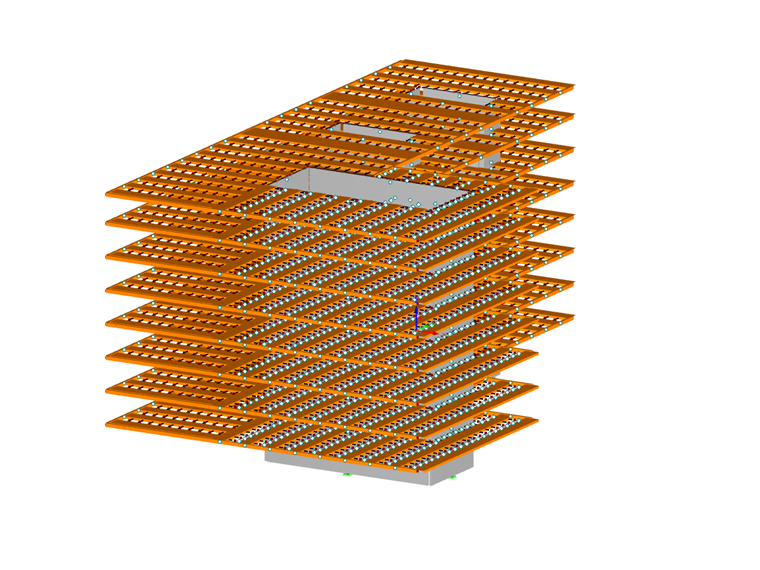

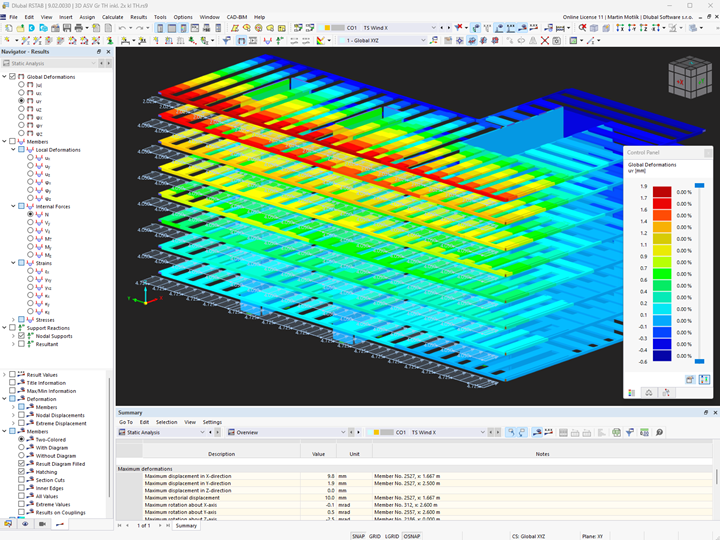

O cliente da Dlubal Timbatec Holzbauingenieure Schweiz AG foi responsável pelo planeamento da estrutura de madeira utilizando para tal o RSTAB.

A escolha do nome de "Lokstadt" deve-se ao facto de nesse local serem construídas locomotivas e máquinas no passado. De 1850 a 2010, Lokstadt foi a mais importante unidade de produção de locomotivas e comboios novos na Suíça. A partir de 1919, passou aqui a ser construída a primeira locomotiva elétrica Gotthard, a "Krokodil". O nome da primeira estrutura concluída é uma homenagem a esta locomotiva lendária.

Estrutura

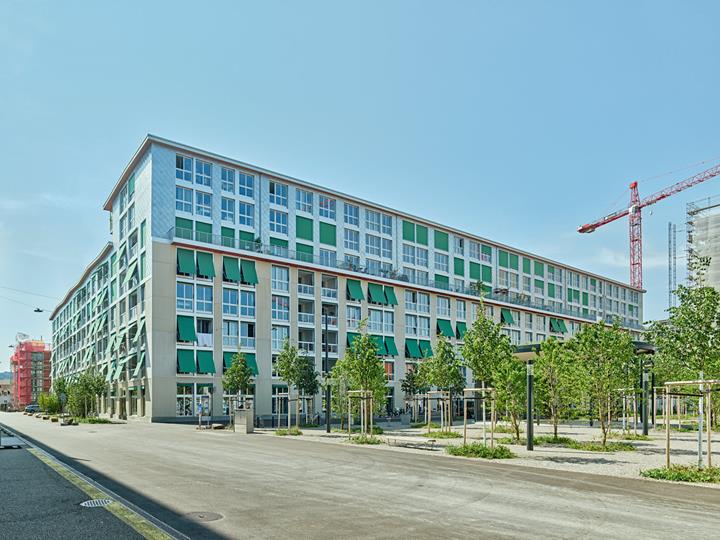

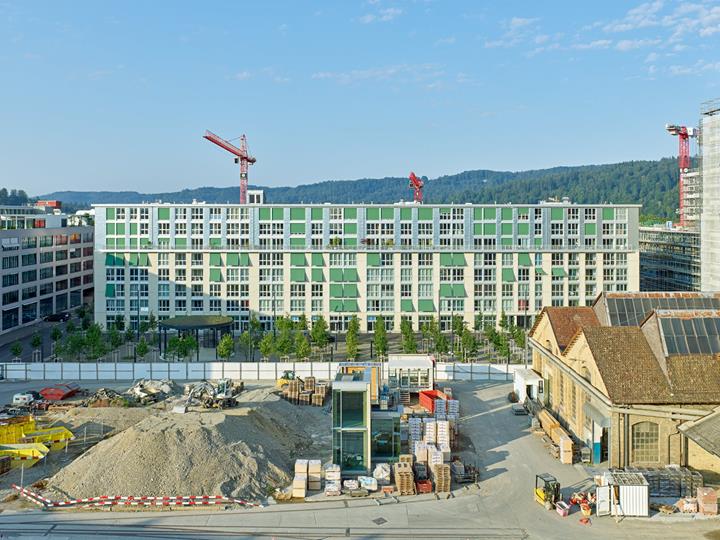

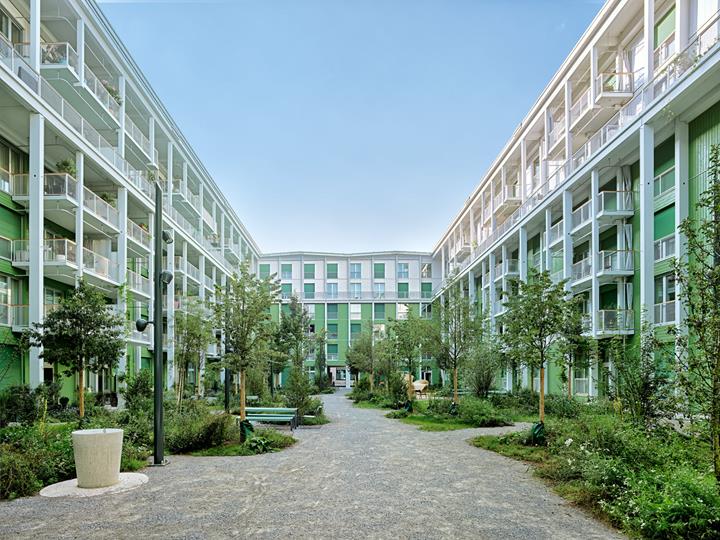

O edifício residencial "Krokodil" é uma estrutura de madeira de seis a oito andares. Está disposto em anel em torno de um pátio interior e tem as dimensões exteriores de 106 metros de comprimento por 65 metros de largura e 25 metros de altura. O novo edifício com uma área útil de 30 000 metros quadrados inclui 248 apartamentos cooperativos, alugados e próprios, bem como espaços comerciais no rés do chão.

A estrutura é uma mistura de betão armado e pórticos de madeira. A cave, uma parte do rés do chão e os vãos de escadas foram construídos em betão armado. A estrutura de apoio do resto do edifício é constituída por pilares e vigas de madeira laminada colada, bem como por grandes painéis de madeira laminada cruzada como lajes de piso ou elementos em caixão oco para a cobertura. As lajes de piso de madeira laminada cruzada têm cerca de 19 metros de comprimento e pesam aproximadamente 5 toneladas. As paredes exteriores são constituídas por elementos de pórticos de madeira pré-fabricados com janelas instaladas de fábrica.

A estrutura de madeira representa um importante contributo para a proteção do ambiente. A madeira utilizada no "Krokodil" elimina 6414 toneladas de CO2 do ambiente e armazena-o a longo prazo.

Fonte: Konstruktiver Ingenieurbau 04/2022, pp. 23–30
