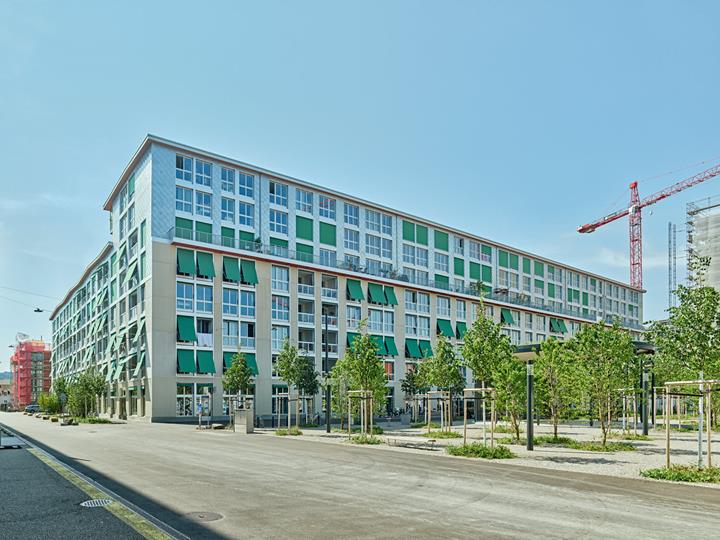

Bâtiment « Crocodile » dans le quartier de Lokstadt à Winterthur, en Suisse
Projet Client

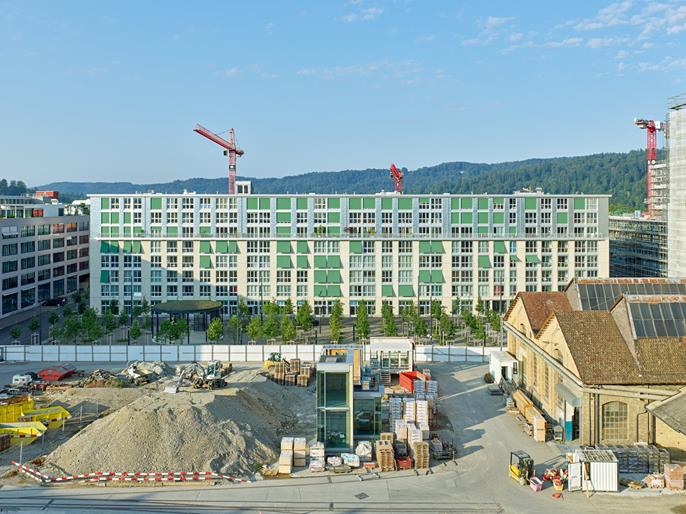

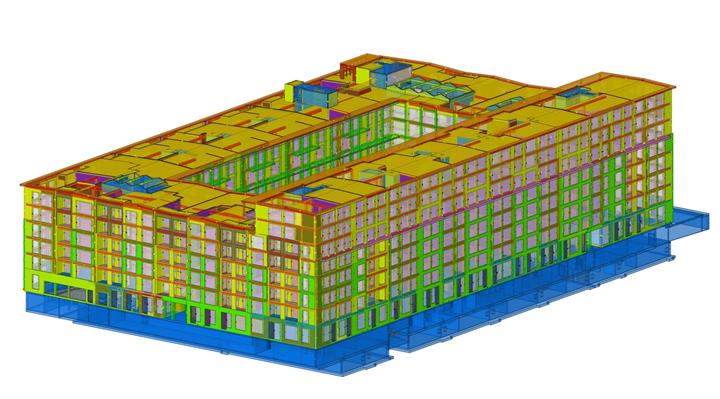

Lokstadt, un nouveau quartier urbain est en cours de construction dans la ville de Winterthur, en Suisse. Le premier immeuble achevé s'appelle « Crocodile ». Le bâtiment résidentiel, qui a été conçu avec le BIM dès le départ, est l'une des plus grandes structures en bois de Suisse.
| Investisseurs |
Implenia AG Switzerland Anlagestiftung Adimora Gaiwo Genossenschaft für Alters- und Invalidenwohnungen Gesewo Genossenschaft für selbstverwaltetes Wohnen |
| Entreprise générale |
Implenia Schweiz AG www.implenia.fr |
| Architecture |
ARGE Baumberger & Stegmeier AG KilgaPopp Architekten AG |
| Ingénierie des structures (bois) et protection contre l'incendie |
Timbatec Holzbauingenieure Schweiz AG www.timbatec.com |
| Ingénierie des structures (béton) |
Dr. J. Grob & Partner AG www.gropar.ch |
Données du modèle
Modèle

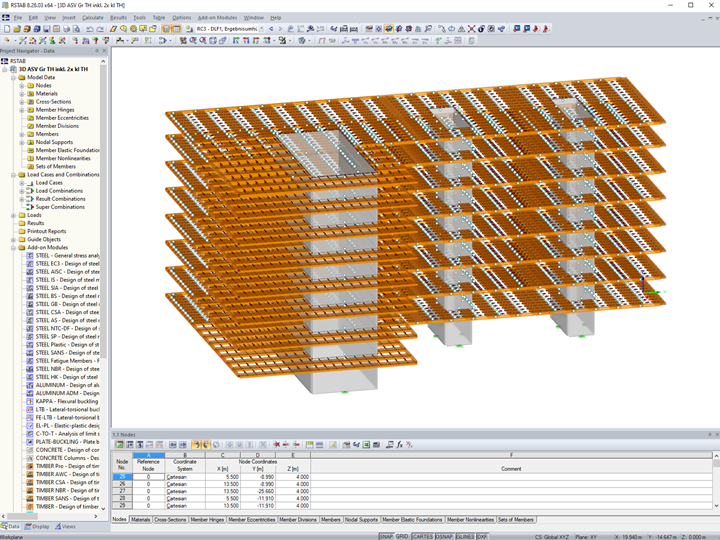

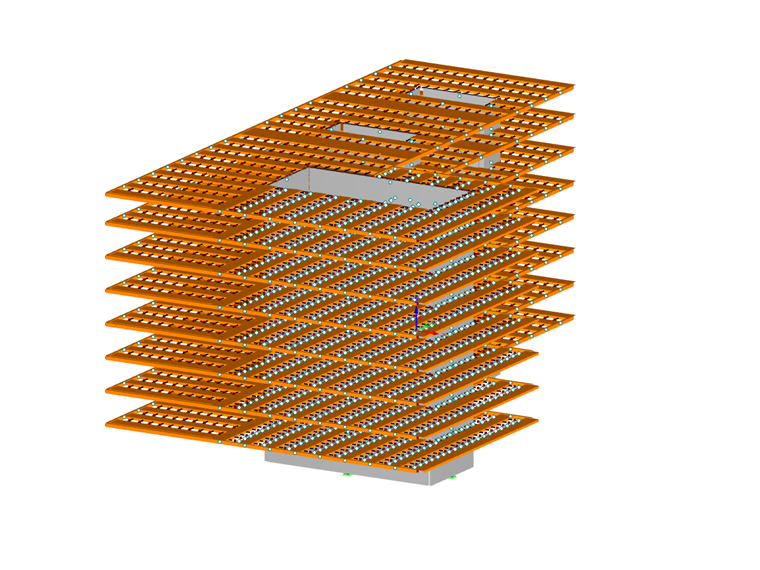

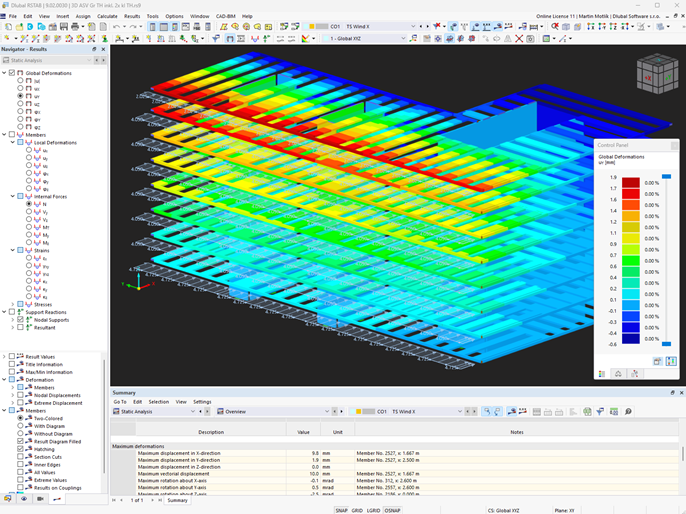

La société Timbatec Holzbauingenieure Schweiz AG, cliente de Dlubal, s'est chargée du calcul de la structure bois et a utilisé RSTAB.
Le nom de « Lokstadt » a été choisi parce que des locomotives et des machines ont été construites sur le site dans le passé. De 1850 à 2010, Lokstadt était le site de production de locomotives et de trains neufs le plus important de Suisse. À partir de 1919, la première locomotive électrique du Gothard, la « Crocodile », y fut fabriquée. Le nom du premier bâtiment achevé rend hommage à cette locomotive légendaire.
Structure

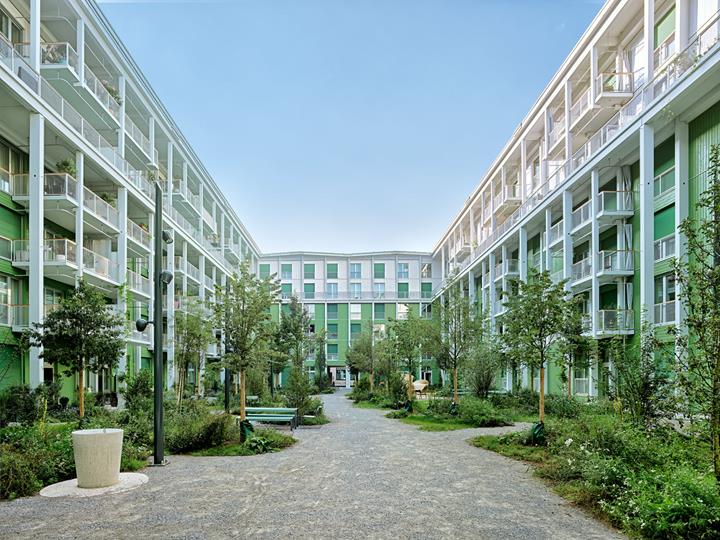

Le bâtiment résidentiel « Crocodile » est une structure en bois de six à huit étages. En forme d'anneau, celui-ci encercle la cour et ses dimensions extérieures sont de 106 m de long, 65 m de large et 25 m de haut. Le nouveau bâtiment d'une surface utile de 30 000 m² abrite au rez-de-chaussée 248 appartements coopératifs, locatifs et en copropriété ainsi que des locaux commerciaux.
La structure mixte est composée de béton armé et d'ossatures bois. Le sous-sol, une partie du rez-de-chaussée et les cages d'escalier sont en béton armé. La structure porteuse du reste du bâtiment se compose de poteaux et de poutres en bois lamellé-collé, ainsi que de grands panneaux en bois lamellé-croisé utilisés comme dalles ou caissons creux pour la toiture. Les dalles en bois lamellé-croisé mesurent jusqu'à 19 m de long et pèsent jusqu'à 5 tonnes. Les murs extérieurs sont constitués d'éléments préfabriqués à ossature bois avec des fenêtres montées en usine.
La construction en bois contribue fortement à la protection du climat. Le bois du « Crocodile » prélève 6 414 tonnes de CO2 dans l'environnement et le stocke sur le long terme.
Source : Konstruktiver Ingenieurbau 04/2022, p. 23-30
Adresse du projet
Zürcherstrasse 41Mots-clés
Bâtiment résidentiel Bois Bois lamellé-collé Bois lamellé-croisé Béton
