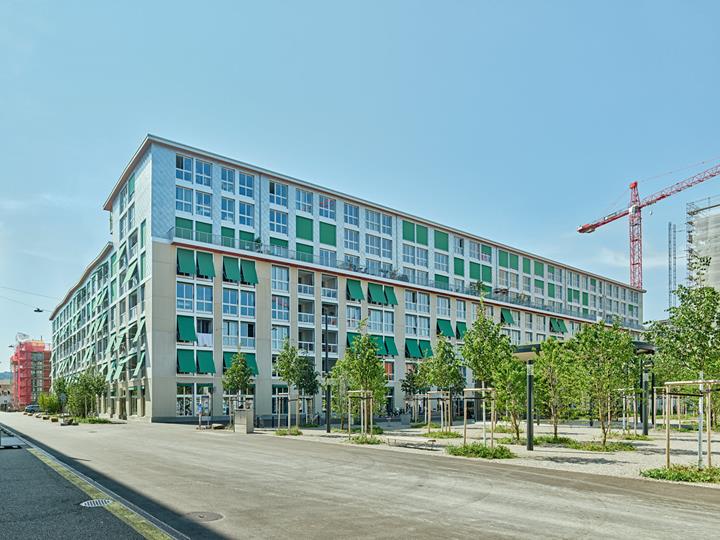

Edificio "Cocodrilo" en la urbanización del área de Lokstadt en Winterthur, Suiza

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

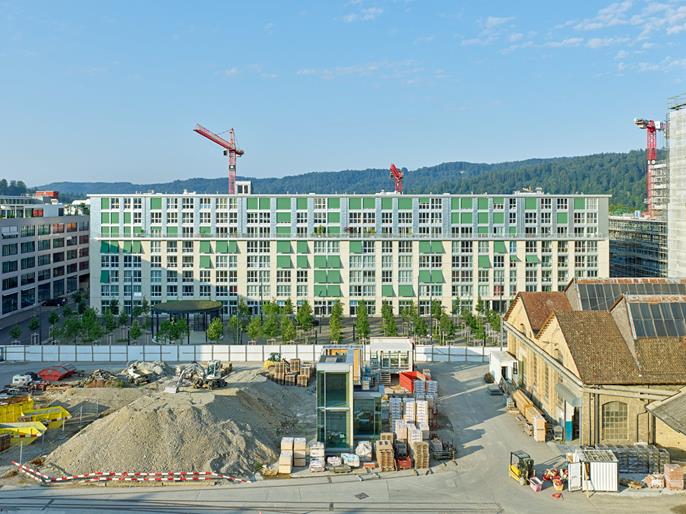

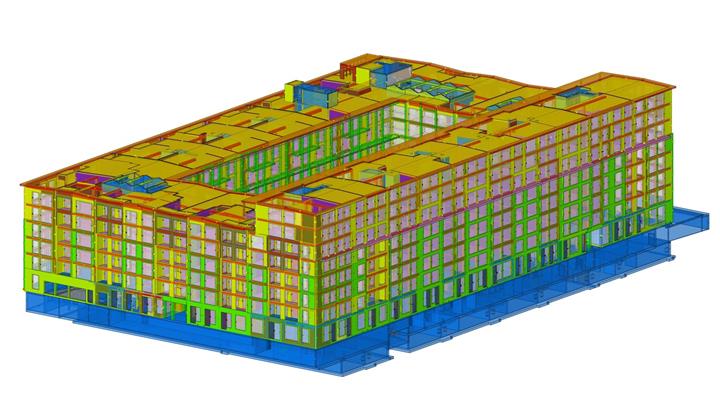

Lokstadt, un nuevo distrito urbano, está en construcción en la ciudad de Winterthur, Suiza. El primer edificio en completarse se llama "Cocodrilo". Este edificio residencial, que fue planificado por BIM desde el principio, es una de las estructuras de madera más grandes de Suiza.

Inversores

Implenia Schweiz AG
www.implenia.com

Anlagestiftung Adimora
www.pensimo.ch

Gaiwo Genossenschaft für Alters- und Invalidenwohnungen
www.gaiwo-werkgasse.ch

Gesewo Genossenschaft für selbstverwaltetes Wohnen
www.gesewo.ch

Contratista general Implenia Schweiz AG
www.implenia.com
Arquitectura

ARGE Baumberger & Stegmeier AG
www.baumbergerstegmeier.ch

KilgaPopp Architekten AG
www.kilgapopp.ch

Ingeniería estructural (madera) y protección contra incendios Timbatec Holzbauingenieure Schweiz AG
www.timbatec.com
Ingeniería estructural (hormigón) Dr. J. Grob & Partner AG
www.gropar.ch

Datos estructurales

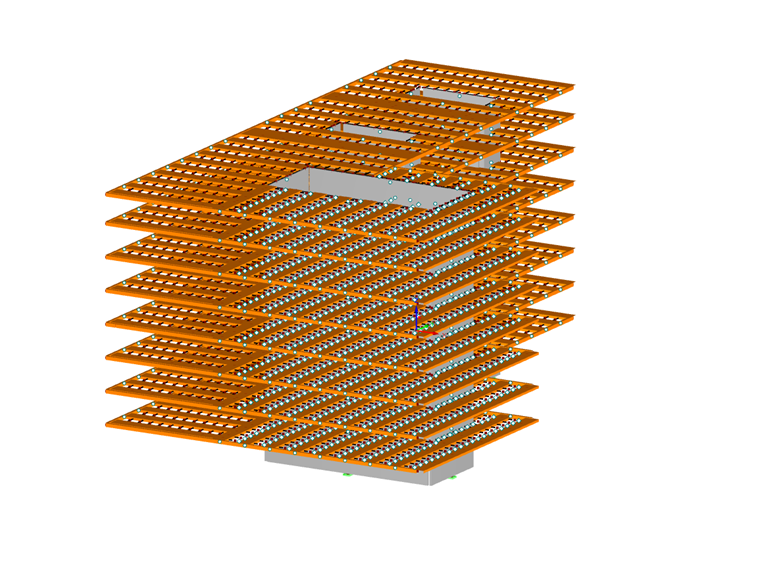

Modelo

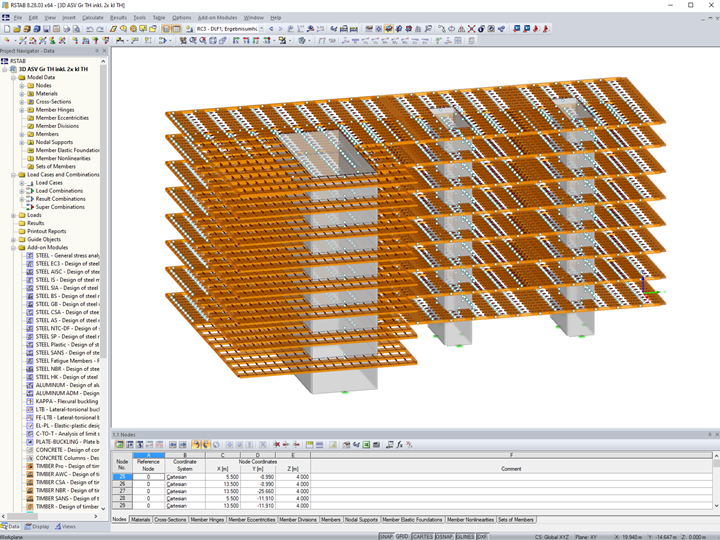

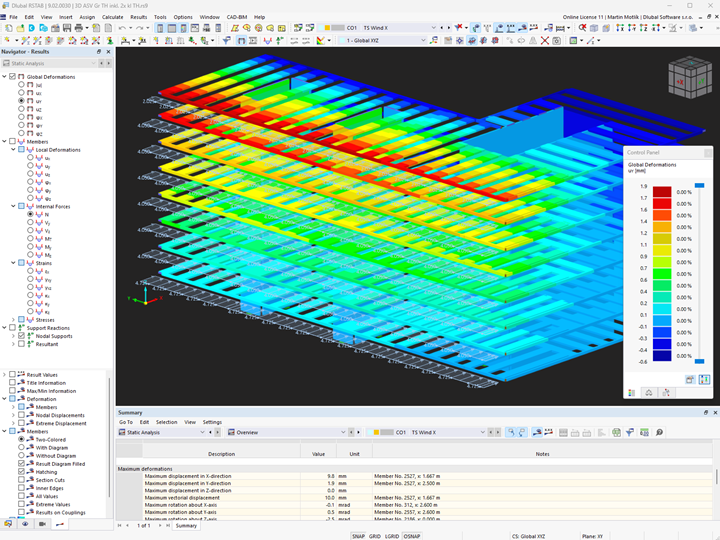

Timbatec Timber Construction Engineers Switzerland Ltd., cliente de Dlubal, fue responsable del análisis de la estructura de madera y decidió utilizar RSTAB.

Se eligió el nombre "Lokstadt" porque una vez se construyeron locomotoras y otras máquinas en el sitio. Desde 1850 hasta 2010, Lokstadt fue el centro de producción más importante de locomotoras y trenes nuevos en Suiza. A partir de 1919 se fabricó aquí la primera locomotora eléctrica "Cocodrilo" instalada en el ferrocarril del Gotardo). El nombre del primer edificio en completarse rinde homenaje a esta legendaria locomotora.

Estructura

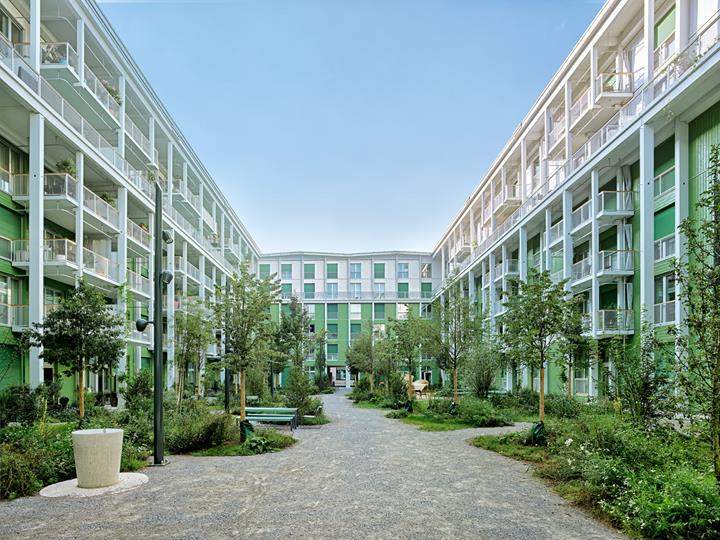

El edificio "Crocodile" es una estructura de madera de seis a ocho pisos. Tiene una forma de anillo que rodea un patio y unas dimensiones externas de 106 metros de largo, 65 de ancho y 25 de altura. El nuevo edificio, con 30.000 metros cuadrados de área interna neta, alberga 248 apartamentos cooperativos, alquilados y de propietarios, así como un espacio comercial en la planta baja.

La estructura es una mezcla de hormigón armado y entramado de madera. El sótano, parte de la planta baja y las escaleras fueron realizadas con hormigón armado. El sistema estructural del resto del edificio consta de pilares y vigas de madera laminada encolada, así como de grandes paneles de madera contralaminada que sirven como pisos o elementos de cajón hueco para la cubierta. Las placas de CLT tienen una longitud de hasta 19 metros y un peso de hasta 5 toneladas. Las paredes exteriores constan de elementos prefabricados de madera que incluyen ventanas instaladas de fábrica.

Esta estructura de madera es una contribución importante en la prevención del cambio climático. La madera utilizada en el edificio "Crocodilo" elimina 6.414 toneladas de CO2 del medio ambiente y lo almacena a largo plazo.

Fuente: Konstruktiver Ingenieurbau 04/2022, pág. 23-30

Ubicación del proyecto

Zürcherstrasse 41
8400 Winterthur
Suiza

Palabras clave

Edificio residencial Madera Madera laminada encolada Madera contralaminada Hormigón
