瑞士温特图尔 Lokstadt 区开发项目中的“鳄鱼”建筑

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

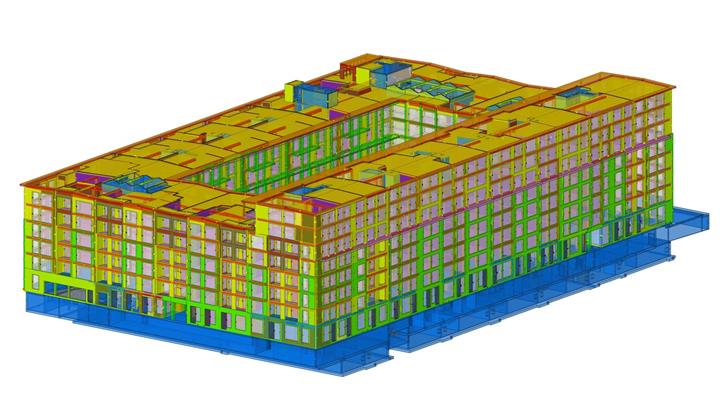

位于瑞士温特图尔的 Lokstadt 新区正在建设中。 第一个即将完工的建筑叫做“鳄鱼”。 该住宅建筑从一开始就使用 BIM 进行规划,是瑞士最大的木结构建筑之一。

业主

Implenia AG Switzerland
www.implenia.com

Anlagestiftung Adimora
www.pensimo.ch

Gaiwo Genossenschaft für Alters- und Invalidenwohnungen
www.gaiwo-werkgasse.ch

Gesewo Genossenschaft für selbstverwaltetes Wohnen
www.gesewo.ch

总承包商 Implenia Schweiz AG
www.implenia.com
建筑设计

ARGE Baumberger & Stegmeier AG
www.baumbergerstegmeier.ch

KilgaPopp Architekten AG
www.kilgapopp.ch

结构设计(木结构)和防火设计 Timbatec Holzbauingenieure Schweiz AG
www.timbatec.com
结构设计(混凝土结构) Dr. J. Grob & Partner AG
www.gropar.ch

模型数据

模型

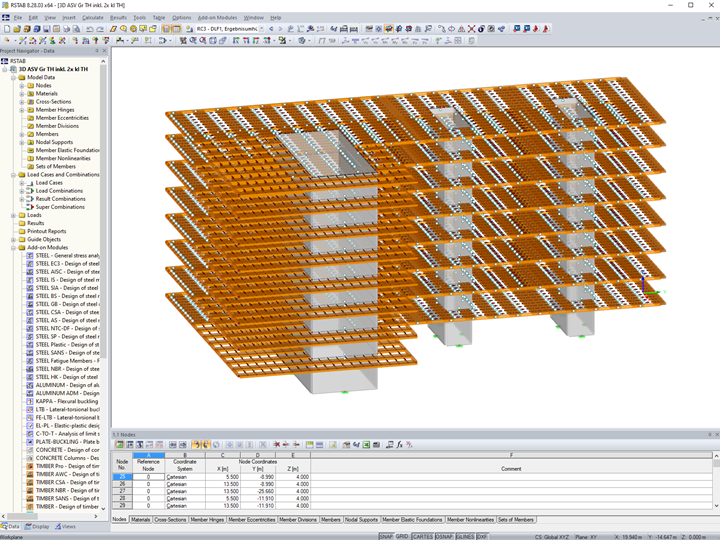

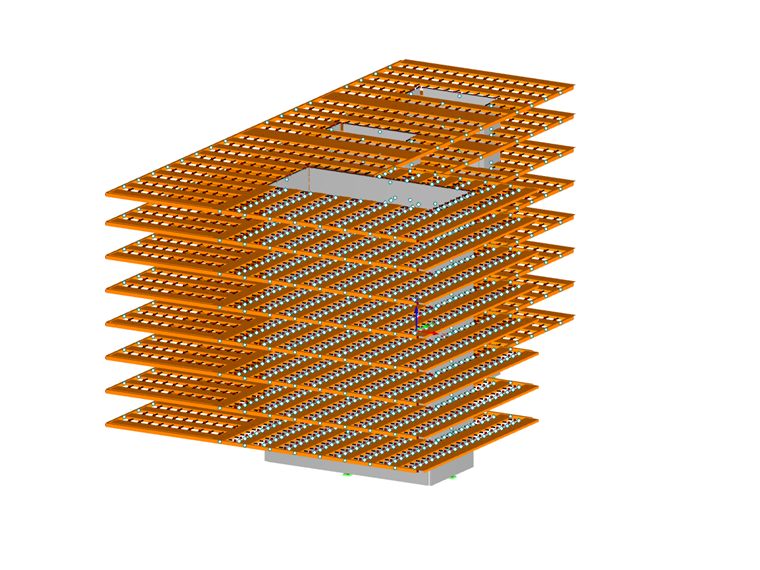

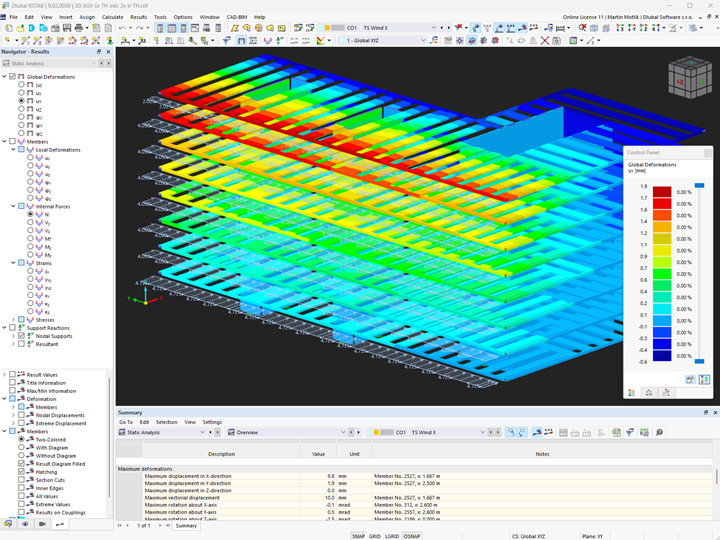

德儒巴的客户 Timbatec Holzbauingenieure Schweiz AG 负责该项目的木结构设计,使用的软件是 RSTAB。

选择“Lokstadt”这个名字是因为这里过去曾建造过火车头和机械设备。 从 1850 年到 2010 年,Lokstadt 是瑞士最重要的机车和火车的生产基地。 1919 年在这里生产了第一台“鳄鱼”电力机车。 为了纪念这个传奇的机车,第一个竣工的建筑结构被命名为“鳄鱼”。

结构

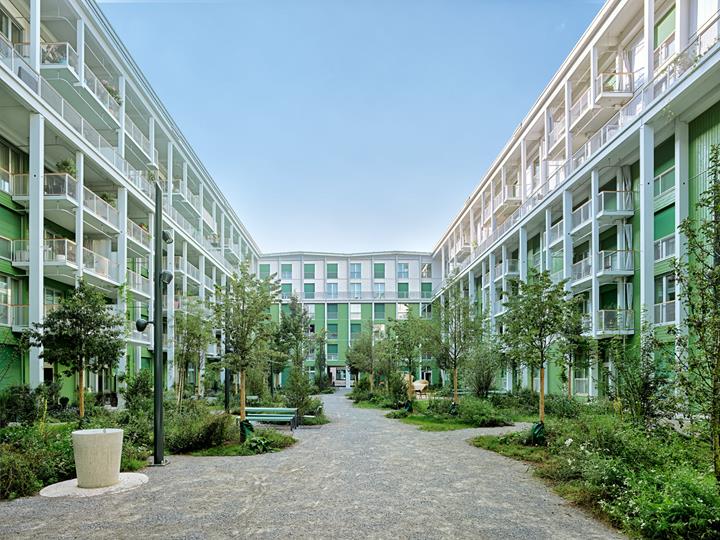

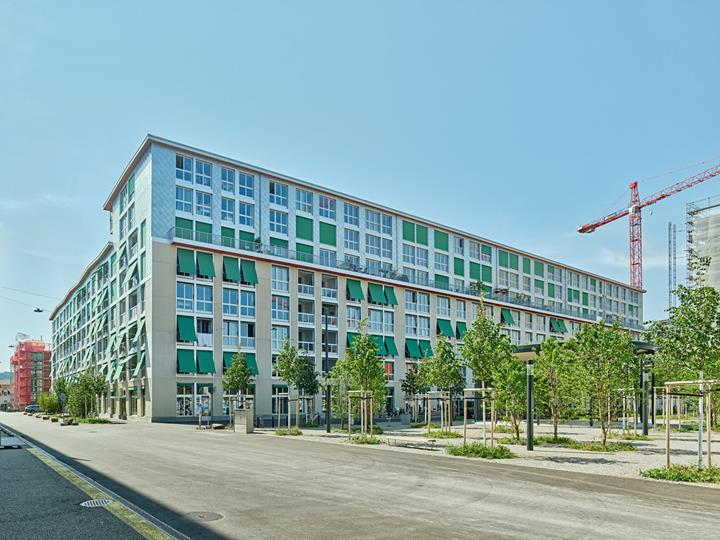

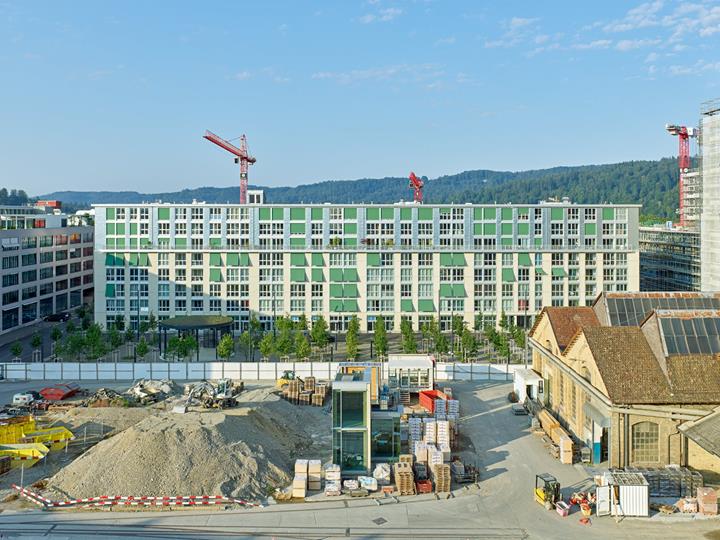

“鳄鱼”住宅楼是由六到八层的木结构建筑组成。 该建筑四面围合中间为庭院。外部尺寸为长 106 米,宽 65 米,高 25 米。 建筑面积为 30000 平方米,拥有 248 套公寓,底层为商用区域。

该建筑为钢木结构。 地下室、部分底层和楼梯间采用钢筋混凝土结构。 其余部分采用木结构,包括胶合木柱和梁、正交胶合木楼板,以及空心楼盖。 正交胶合木楼板长度达 19 m,重量达 5 吨。 外墙由预制的带窗户的木制框架构件组成。

木结构建筑通过碳储存来应对气候变化。 “鳄鱼”中使用的木材可以从大气中捕获 6414 吨 CO2 ,并将其长期储存起来。

来源: Konstruktiver Ingenieurbau 04/2022, S. 23-30

项目位置

Zürcherstrasse 41
8400 Winterthur
Switzerland

关键词

住宅建筑 木结构 层板胶合木 正交胶合木 混凝土
