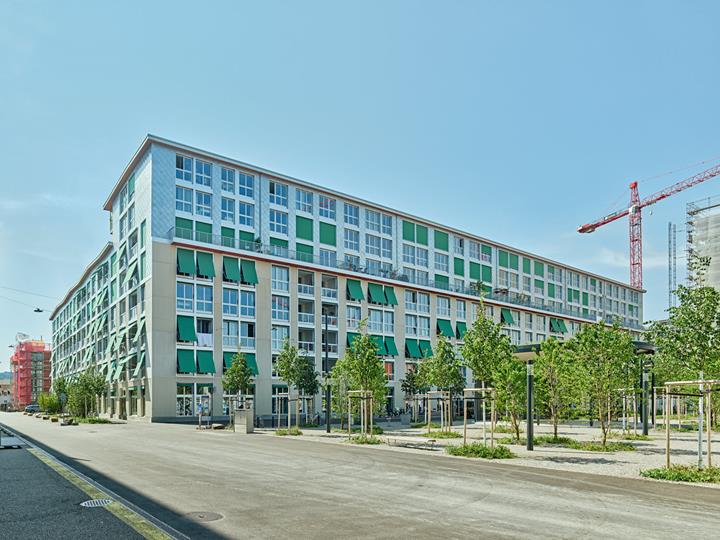

Gebäude „Krokodil“ in der Arealentwicklung Lokstadt in Winterthur, Schweiz

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

28. September 2022

001251

Deutschland

RSTAB

RSTAB 8

Holzbau

Stahlbetonbau

Im schweizerischen Winterthur entsteht der neue Stadtteil Lokstadt. Das erste fertiggestellte Gebäude heißt „Krokodil“. Der Wohnbau, welcher von Anfang an mit BIM geplant wurde, ist einer der größten Holzbauten der Schweiz.

Bauherren/Investoren

Implenia Schweiz AG
www.implenia.com

Anlagestiftung Adimora
www.pensimo.ch

Gaiwo Genossenschaft für Alters- und Invalidenwohnungen
www.gaiwo-werkgasse.ch

Gesewo Genossenschaft für selbstverwaltetes Wohnen
www.gesewo.ch

Generalunternehmer/Totalunternehmer Implenia Schweiz AG
www.implenia.com
Architektur

ARGE Baumberger & Stegmeier AG
www.baumbergerstegmeier.ch

KilgaPopp Architekten AG
www.kilgapopp.ch

Tragwerksplanung (Holzbau) und Brandschutz Timbatec Holzbauingenieure Schweiz AG
www.timbatec.com
Tragwerksplanung (Massivbau) Dr. J. Grob & Partner AG
www.gropar.ch

Modelldaten

Modell

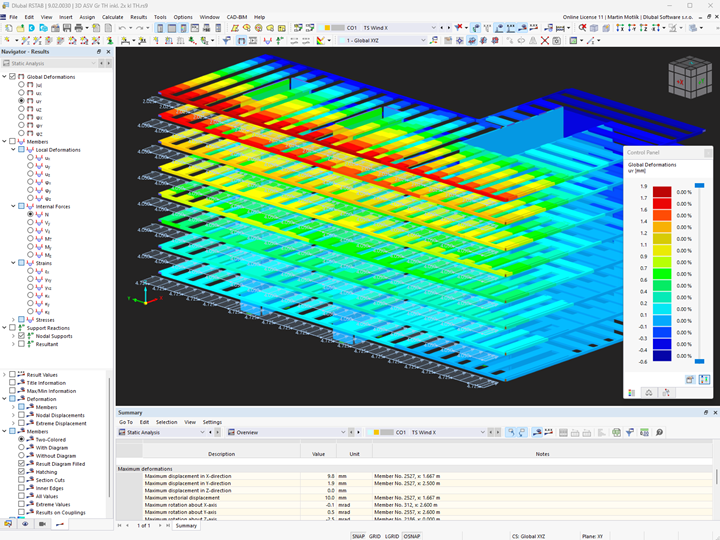

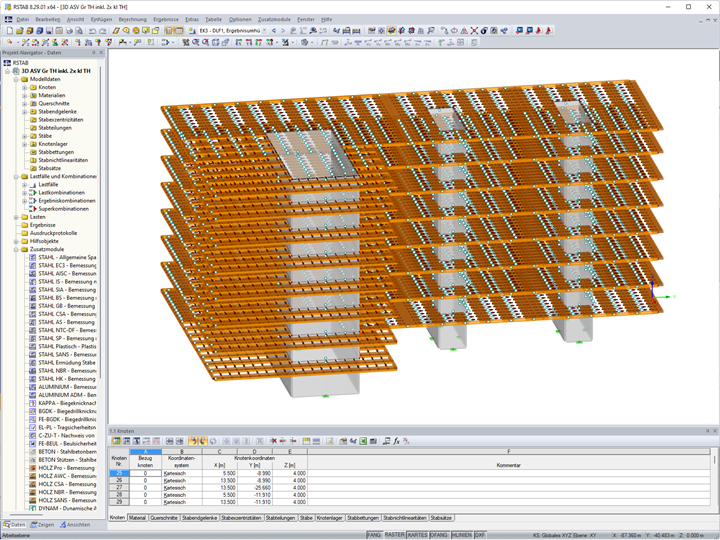

Der Dlubal-Kunde Timbatec Holzbauingenieure Schweiz AG war unter anderem für die Tragwerksplanung des Holzbaus verantwortlich und nutzte dafür RSTAB.

Der Name "Lokstadt" wurde deshalb gewählt, weil auf dem Areal früher Lokomotiven und Maschinen gebaut wurden. Von 1850 bis 2010 war die Lokstadt die wichtigste Produktionsstätte für neue Lokomotiven und Züge in der Schweiz. Ab 1919 wurde hier die erste elektrische Gotthard-Lokomotive „Krokodil“ gefertigt. Der Name des ersten fertige Bauwerks ist eine Hommage an diese legendäre Lok.

Konstruktion

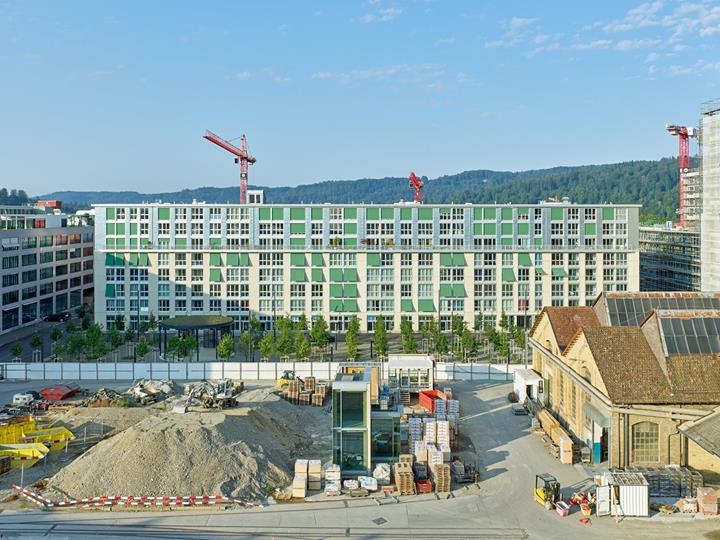

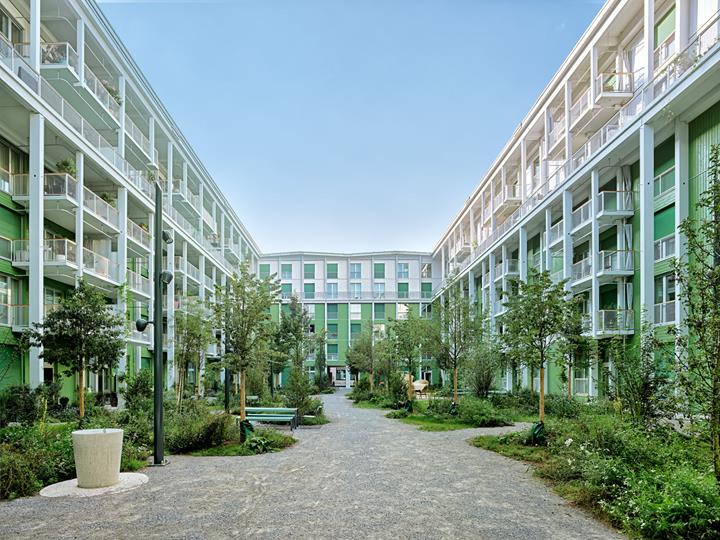

Der Wohnbau "Krokodil" ist ein sechs- bis achtgeschossiger Holzbau. Er ist ringförmig um einen Innenhof angelegt und hat Außenabmessungen von 106 m Länge, 65 m Breite und 25 m Höhe. Der Neubau mit 30 000 m² Nutzfläche beherbergt 248 Genossenschafts-, Miet- und Eigentumswohnungen sowie Gewerbeflächen im Erdgeschoss.

Das Tragwerk ist eine Mischung aus Stahlbeton und Holzskelett. Die Untergeschosse, ein Teil des Erdgeschosses und die Treppenhäuser wurden aus Stahlbeton errichtet. Das Tragwerk des übrigen Gebäudes besteht aus Brettschichtholzstützen und -trägern sowie großflächigen Brettsperrholzplatten als Geschossdecken beziehungsweise Hohlkastenelemente für das Dach. Die Deckenplatten aus Brettsperrholz haben eine Länge von bis zu 19 m und wiegen bis zu 5 Tonnen. Die Außenwände bestehen aus vorgefertigten Holzrahmenelementen mit werkseitig eingebauten Fenstern.

Mit dem Holzbau wurde ein großer Beitrag zum Klimaschutz geleistet. Das im "Krokodil" verbaute Holz entzieht der Umwelt 6 414 Tonnen CO2 und speichert es langfristig.

Quelle: Konstruktiver Ingenieurbau 04/2022, S. 23-30

Projekt-Standort

Zürcherstrasse 41
8400 Winterthur
Schweiz

Schlüsselwörter

Wohnhaus Holz Brettschichtholz Brettsperrholz Beton
