Budynek "Krokodil" w dzielnicy Lokstadt w Winterthur, Szwajcaria

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

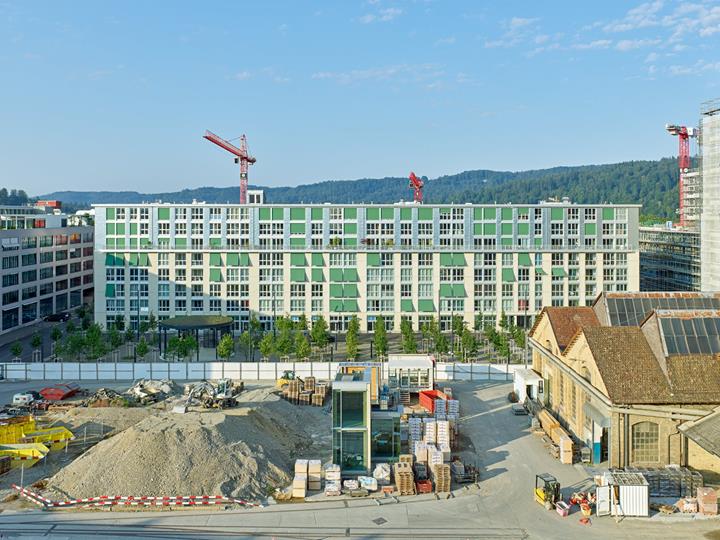

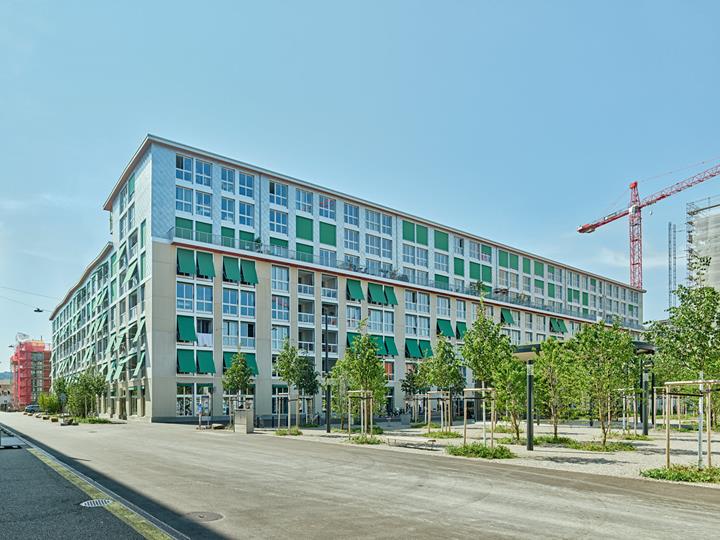

W Winterthur w Szwajcarii powstaje nowa dzielnica Lokstadt. Pierwszy ukończony budynek nazywa się "Krokodil". Budynek mieszkalny, którego powstanie od początku wiązało się z zastosowaniem BIM, jest jedną z największych konstrukcji drewnianych w Szwajcarii.

Inwestorzy

Implenia AG Switzerland
www.implenia.com

Anlagestiftung Adimora
www.pensimo.ch

Gaiwo Genossenschaft für Alters- und Invalidenwohnungen
www.gaiwo-werkgasse.ch

Gesewo Genossenschaft für selbstverwaltetes Wohnen
www.gesewo.ch

Generalny wykonawca Implenia Schweiz AG
www.implenia.com
Architektura

ARGE Baumberger & Stegmeier AG
www.baumbergerstegmeier.ch

KilgaPopp Architects AG
www.kilgapopp.ch

Inżynieria konstrukcyjna (konstrukcje drewniane) i ochrona przeciwpożarowa Timbatec Holzbauingenieure Schweiz AG
www.timbatec.com
Inżynieria konstrukcyjna (konstrukcja betonowa) Dr. J. Grob & Partner AG
www.gropar.ch

Dane konstrukcyjne

Model

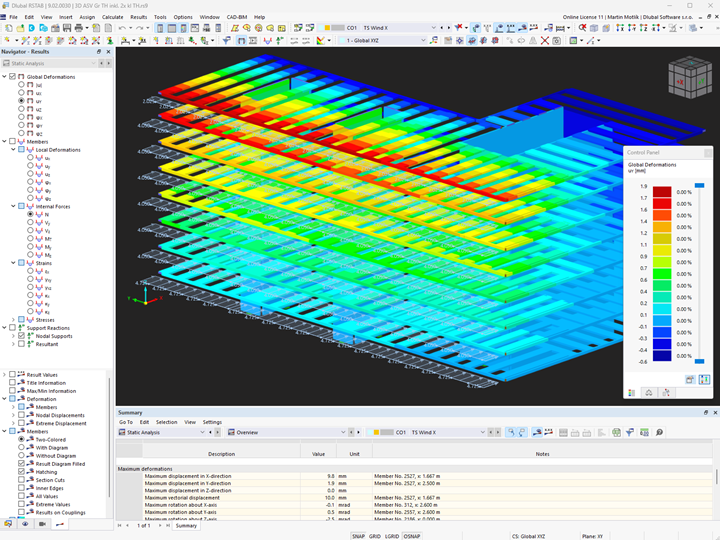

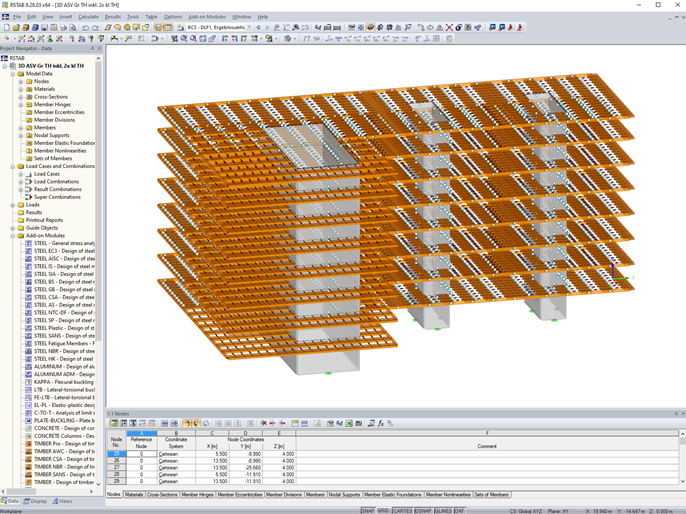

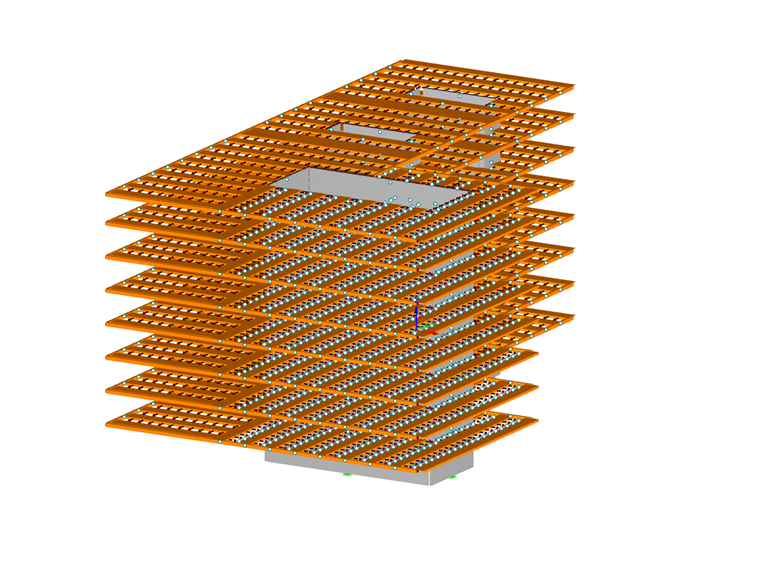

Klient firmy Dlubal, Timbatec Holzbauingenieure Schweiz AG, był odpowiedzialny za projekt konstrukcji drewnianej i wykorzystał do tego program RSTAB.

Nazwa "Lokstadt" nawiązuje do produkcji lokomotyw, która miała tu miejsce w przeszłości. Od 1850 do 2010 Lokstadt było najważniejszym miejscem produkcji lokomotyw i pociągów w Szwajcarii. Od 1919 r. produkowano tu lokomotywę "Krokodil", pierwszą elektryczną lokomotywę kolei Gotarda. Nazwa pierwszej ukończonej konstrukcji nawiązuje właśnie do tej legendarnej lokomotywy.

Konstrukcja

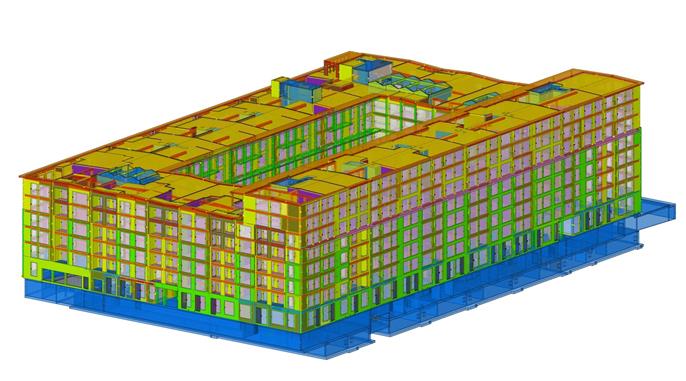

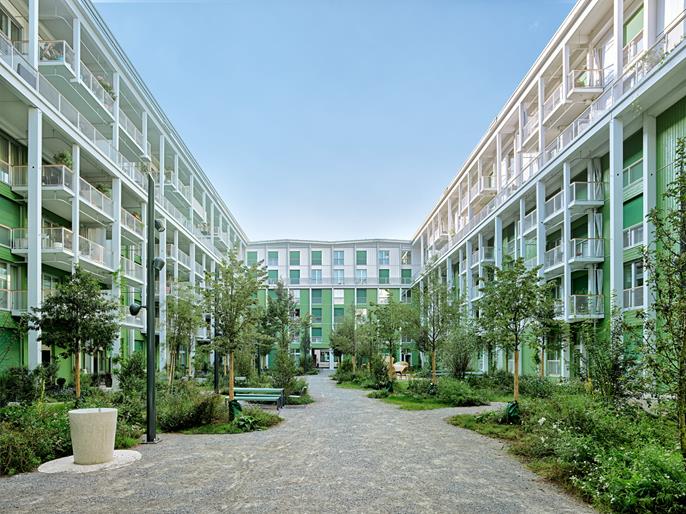

Budynek mieszkalny "Krokodil" to drewniana konstrukcja o wysokości od sześciu do ośmiu pięter. Budynek zbudowano na planie pierścienia, rozciągniętego wokół wewnętrznego dziedzińca, a jego wymiary zewnętrzne to 106 m długości, 65 m szerokości i 25 m wysokości. W nowym budynku o powierzchni użytkowej 30 000 m² znajduje się 248 mieszkań oraz lokale usługowe na parterze.

Konstrukcja zbudowana jest z konstrukcji szkieletowej z betonu zbrojonego i drewna. Piwnica, część parteru oraz klatki schodowe zostały wykonane z betonu zbrojonego. Konstrukcja nośna pozostałej części budynku składa się ze słupów i belek z drewna klejonego warstwowo oraz dużych paneli z drewna klejonego krzyżowo, pełniących funkcję płyt stropowych lub elementów skrzynkowych dachu. Płyty z drewna klejonego krzyżowo mają do 19 m długości i ważą do 5 ton. Ściany zewnętrzne składają się z prefabrykowanych drewnianych elementów szkieletowych z fabrycznie zamontowanymi oknami.

Zastosowanie konstrukcji drewnianej w dużym stopniu przyczyniło się do ochrony klimatu. Drewno użyte w "Krokodil" usuwa 6414 ton CO2 ze środowiska i magazynuje go przez długi czas.

Źródło: Konstruktiver Ingenieurbau 04/2022, p. 23-30
