Stavba „Krokodýl“ v rozvíjející se čtvrti Lokstadt ve Winterthuru, Švýcarsko

Ve švýcarském Winterthuru vzniká nová čtvrť Lokstadt. První dokončená budova nese název „Krokodýl“. Obytný dům, který byl od počátku naplánován za použití BIM, je jednou z největších dřevěných konstrukcí ve Švýcarsku.

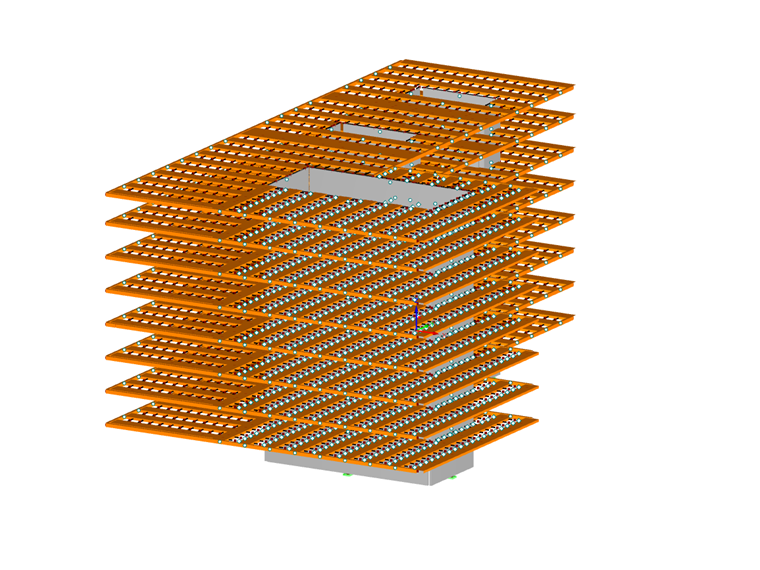

Dílčí model bytového domu "Krokodýl" v programu RSTAB (© Timbatec Holzbauingenieure Schweiz AG)

540x

Budova ze dřeva a betonu

Společnost Timbatec Holzbauingenieure Schweiz AG, která patří k zákazníkům společnosti Dlubal, převzala odpovědnost za statické posouzení dřevěné konstrukce a použila k tomu program RSTAB.

Název "Lokstadt" byl zvolen proto, že v minulosti se v tomto areálu stavěly lokomotivy a stroje. Mezi lety 1850 a 2010 byl Lokstadt nejdůležitějším výrobním místem nových lokomativ a vlaků ve Švýcarsku. Od roku 1919 se zde stavěla první elektrická gotthardská lokomotiva „Krokodýl“. Názvem první dokončené konstrukce se vzdává pocta této legendární lokomotivě.

Konstrukce

Obytný dům „Krokodýl“ je dřevěná konstrukce o šesti až osmi podlažích. Je uspořádán okolo vnitřního dvora a má vnější rozměry 106 m na délku, 65 m na šířku a 25 m na výšku. V nové budově s užitnou plochou 30 000 m² se nachází 248 družstevních, nájemních i vlastnických bytů a dále nebytové prostory v přízemí.

Nosná konstrukce je kombinací železobetonu a dřevěného skeletu. Suterén, část přízemí a schodiště jsou ze železobetonu. Nosnou konstrukci ostatních částí budovy tvoří sloupy a nosníky z lepeného lamelového dřeva a dále velkoplošné desky z křížem lepeného dřeva jako stropní desky a také komorové střešní prvky. Stropní desky z křížem lepeného dřeva dosahují délky až 19 m a hmotnosti až 5 tun. Vnější stěny jsou vyrobeny z prefabrikovaných dřevěných rámových prvků s okny zabudovanými ve výrobě.

Zvolením dřevěné konstrukce se významně přispělo k ochraně klimatu. Dřevo použité na stavbu „Krokodýla odebere z okolního prostředí 6 414 tun CO₂ z okolního prostředí a dlouhodobě ho uloží.

Zdroj: Konstruktiver Ingenieurbau 04/2022, str. 23-30

Místo

Zürcherstrasse 41

8400 Winterthur

Švýcarsko

Stavebníci/investoři	Implenia Schweiz AG www.implenia.com Anlagestiftung Adimora www.pensimo.ch Gaiwo Genossenschaft für Alters- und Invalidenwohnungen www.gaiwo-werkgasse.ch Gesewo Genossenschaft für selbstverwaltetes Wohnen www.gesewo.ch
Generální dodavatel	Implenia Schweiz AG www.implenia.com
Architektonický návrh	ARGE Baumberger & Stegmeier AG www.baumbergerstegmeier.ch KilgaPopp Architekten AG www.kilgapopp.ch
Statický výpočet (dřevěná konstrukce) a požární ochrana	Timbatec Holzbauingenieure Schweiz AG www.timbatec.com
Statický výpočet (masivní konstrukce)	Dr. J. Grob & Partner AG www.gropar.ch

Specifikace projektu

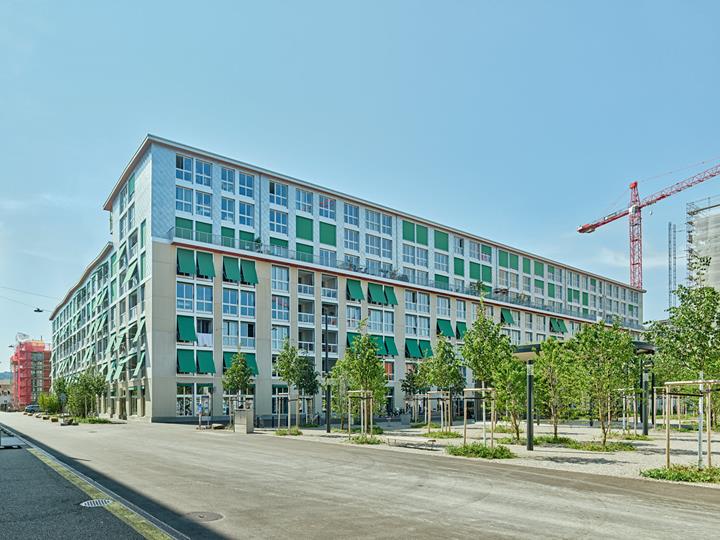

Budova „Krokodýl“ v rozvíjející se čtvrti Lokstadt, Winterthur, Švýcarsko (© Jürg Zimmermann)

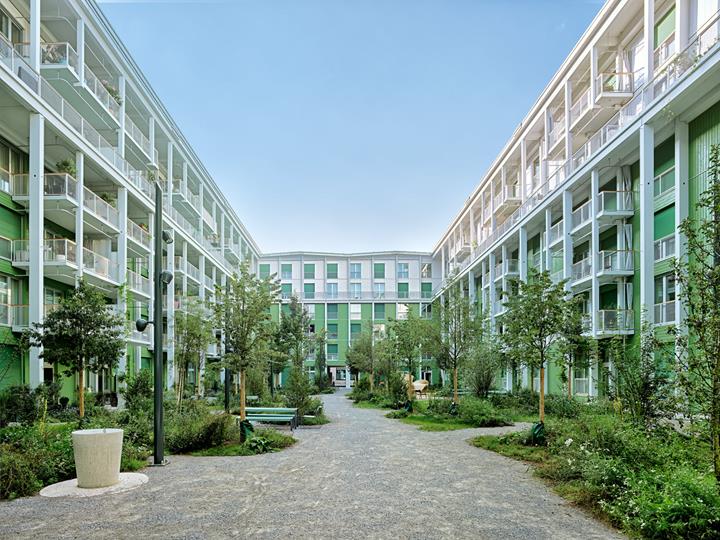

Vnitřní dvůr stavby „Krokodýl“ (© Jürg Zimmermann)

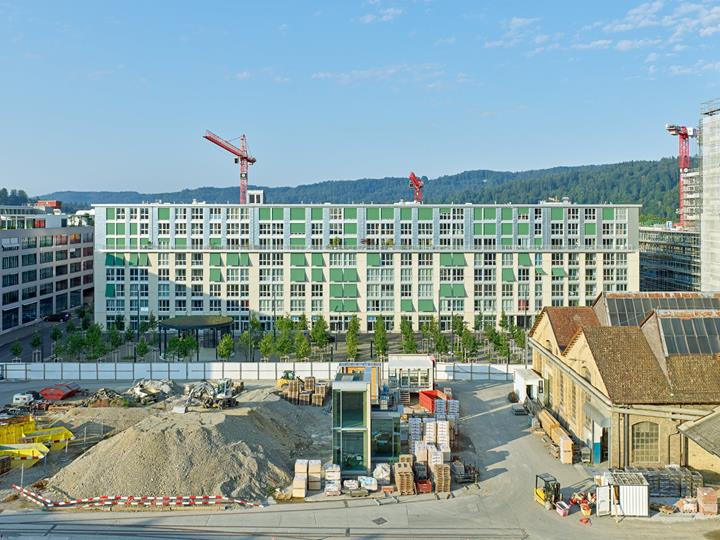

Budova „Krokodýl“ (© Jürg Zimmermann)

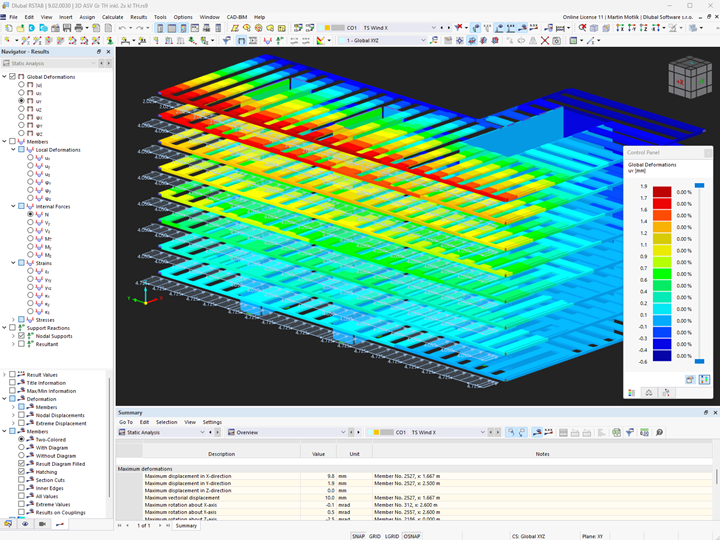

Deformace po zatížení větrem | Částečný model bytového domu „Krokodýl“ v programu RSTAB 9 (© Timbatec Holzbauingenieure Schweiz AG)

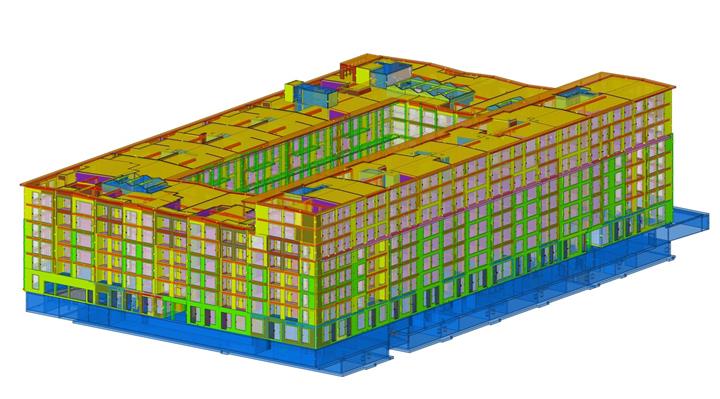

BIM model stavby „Krokodýl“ (© Timbatec Holzbauingenieure Schweiz AG)

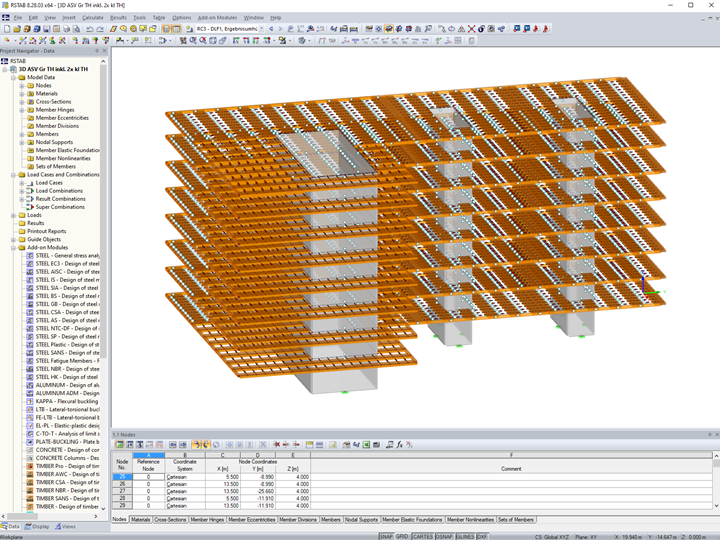

Dílčí model bytového domu „Krokodýl“ v programu RSTAB (© Timbatec Holzbauingenieure Schweiz AG)

Údaje o modelu

Počet uzlů 7260

Počet prutů 10816

Počet zatěžovacích stavů 14

Počet kombinací zatížení 2

Počet kombinací výsledků 3

Celková hmotnost 1570,863 t

Rozměry 31,000 x 51,035 x 24,850 m

Verze programu 8.26.02
