Tour d'observation avec passerelle dans les arbres de la forêt d'Avondale, Irlande

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Depuis juillet 2022, cette tour dans les arbres offre une vue à 360 degrés sur le « parc forestier d'Avondale » en Irlande. Au même moment, le premier sentier dans les arbres du pays a été aménagé. Celui-ci a été ouvert par le président irlandais Micheal D.

Calcul de structure Calcul de la structure et structure bois de la tour
WIEHAG GmbH
Altheim, Autriche
www.wiehag.com

Calcul de structure pour les fondations
Ing.-Büro Wolf GmbH, Grafenau, Allemagne

Calcul de structure pour la glissière
Josef Wiegand GmbH & Co. KG, Rasdorf, Allemagne
Architecte Stöger + Kölbl Architekten GmbH, Schönberg, Allemagne
stoeger-koelbl.de
Maître d'ouvrage Erlebnis Akademie AG, Bad Kötzing, Germany
www.eak-ag.de

Données du modèle

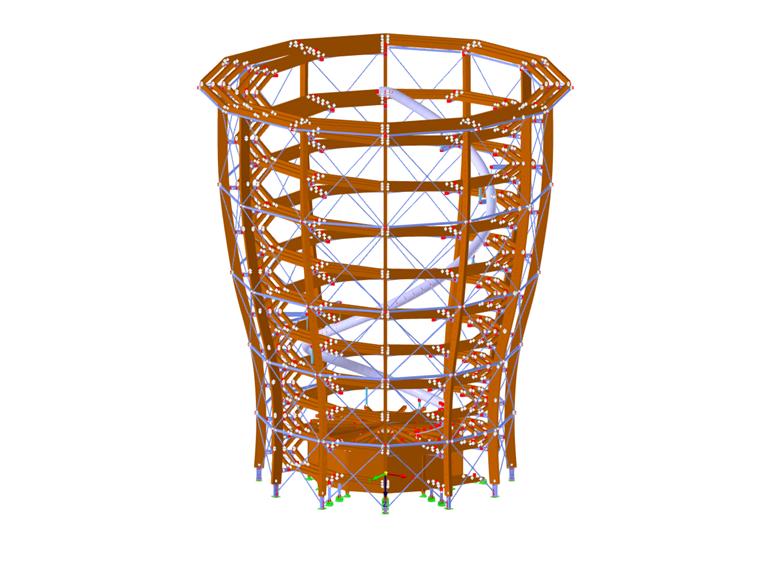

Modèle

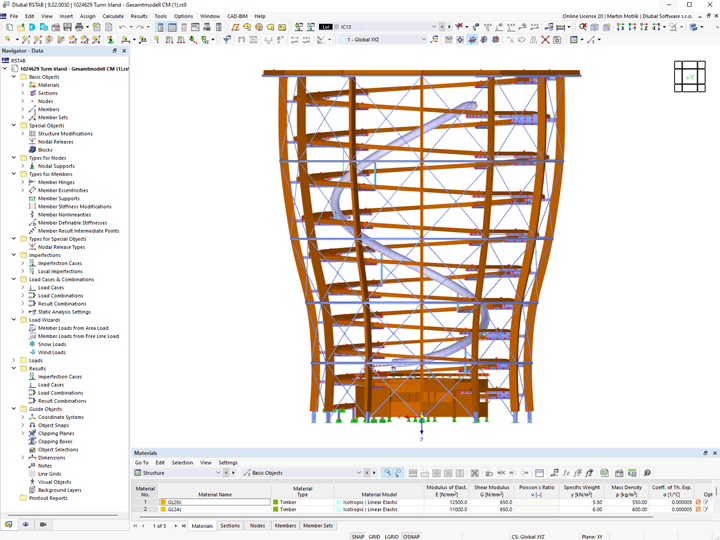

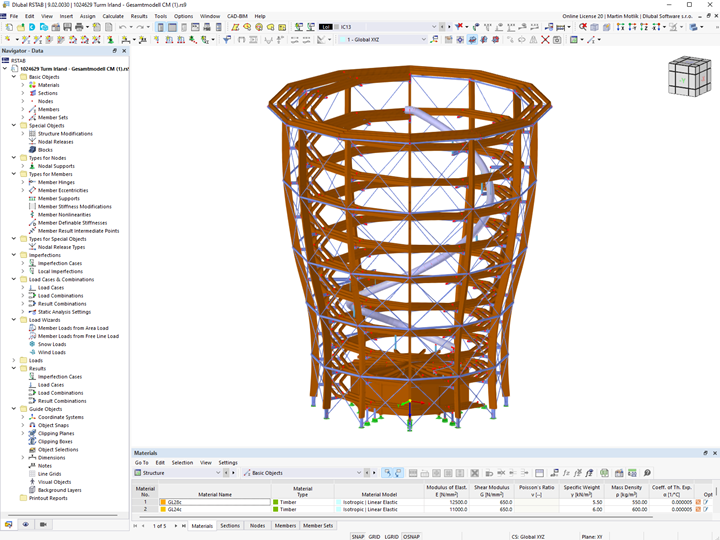

La nouvelle attraction devrait également servir d'exemple en matière de durabilité et d'inclusion. Le calcul de structure de la tour a été confié à WIEHAG GmbH, un client de longue date de Dlubal, basé à Altheim, en Autriche. Les calculs de structure ont été effectués dans RSTAB.

Construction de la « tour dans les arbres »

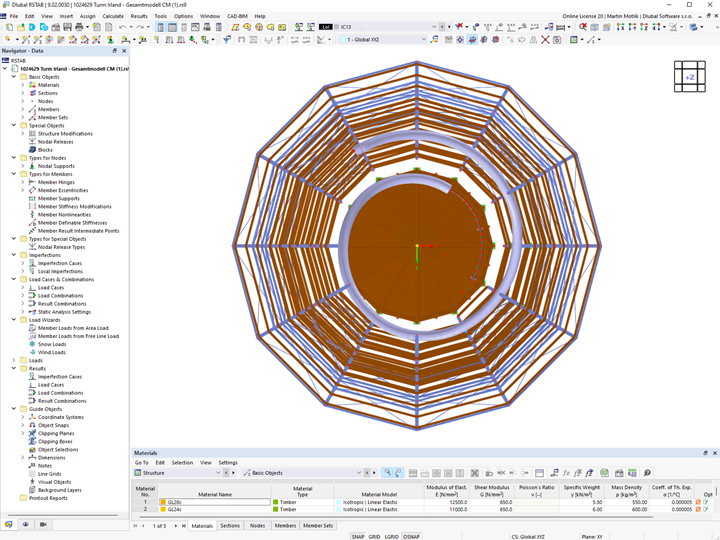

La tour de 38 mètres de haut en forme de cylindre à douze côtés, qui s'ouvre vers le haut, rappellerait un verre de Guinness. Le diamètre est d'environ 23,6 m en bas et 30,4 m en haut de la tour. La structure principale se compose de 12 poteaux en bois lamellé-collé, disposés chacun par symétrie de rotation avec un angle de 30°, formant ainsi une structure spatiale polygonale. Les poteaux sont soutenus par des piliers en acier sur des fondations isolées. La tour arborescente est stabilisée par un réseau dense de barres diagonales en acier et de structures annulaires horizontales. La construction est composée de bois Douglas et de mélèze locaux, ce qui rend la tour tout aussi respectueuse de l'environnement.

Un sentier long de 1 440 m est relié à la tour d'observation, qui serpente à travers la cime des arbres jusqu'à 23 m de haut. Une plate-forme d'observation au sommet de la tour est accessible via une rampe en spirale, qui ne dépasse jamais une pente de 6 %, afin de garantir une accessibilité continue. La plate-forme est composée de poutres acier en porte-à-faux connectées à l'extérieur à des poteaux en bois et de poutres longitudinales en bois avec un tablier. La tour dispose également d'un toboggan de 90 mètres de long que les visiteurs peuvent utiliser pour revenir à l'entrée d'une hauteur de 34 mètres.

Adresse du projet

Tour d'observation dans la forêt d'Avondale
Passerelle dans les arbres d'Avondale
A 67 FW96 Wicklow Town, Irelande

Mots-clés

Tour dans les arbres Bois
