Rozhledna se stezkou v korunách stromů v lesoparku Avondale, Irsko

Projekt zákazníka

19. října 2022

001253

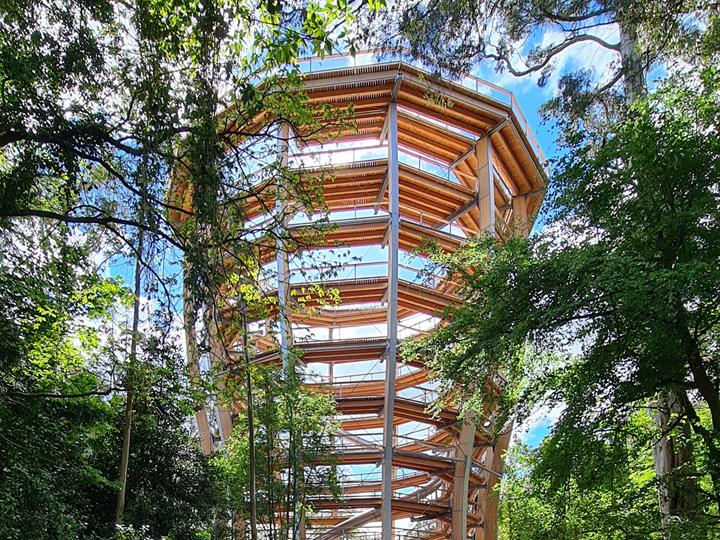

Od července 2022 poskytuje tato rozhledna 360° výhled na „Lesopark Avondale“ v Irsku. Současně s ní zde vznikla první stezka korunami stromů v zemi, kterou slavnostně otevřel irský prezident Micheal D. Higgins.

Statický výpočet	Statika a dřevěná konstrukce rozhledny WIEHAG GmbH Altheim, Rakousko www.wiehag.com Statika základů Ing.-Büro Wolf GmbH, Grafenau, Německo Statika skluzavky Josef Wiegand GmbH & Co. KG, Rasdorf, Německo
Architektonický návrh	Stöger + Kölbl Architekten GmbH, Schönberg, Německo stoeger-koelbl.de
Investor	Erlebnis-Akademie AG, Bad Kötzing, Německo www.eak-ag.de

Údaje o modelu

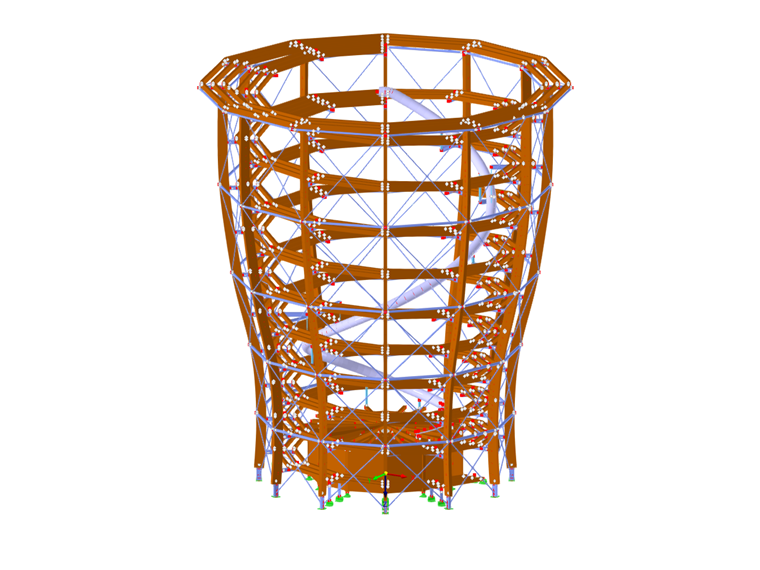

Model

Model | Stromová věž

Nová atrakce je také příkladem udržitelnosti a začlenění. Společnost WIEHAG GmbH z rakouského Altheimu, dlouholetý zákazník společnosti Dlubal, převzal odpovědnost za statický výpočet rozhledny. Statické výpočty byly přitom provedeny v programu RSTAB.

Konstrukce stromové věže

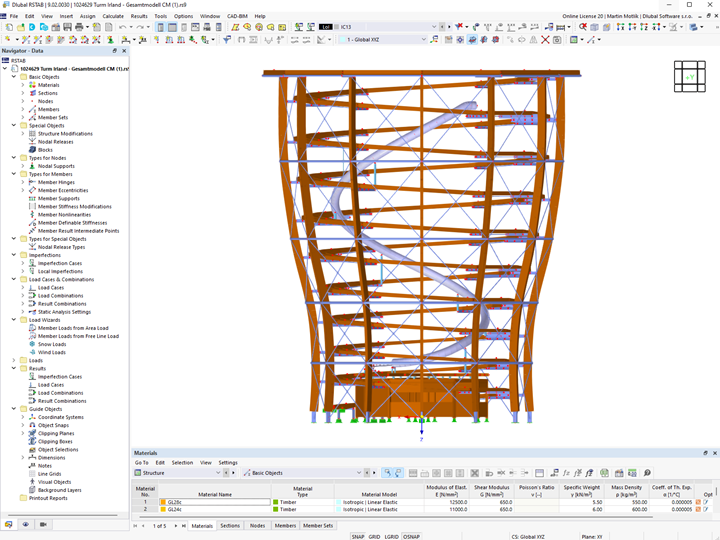

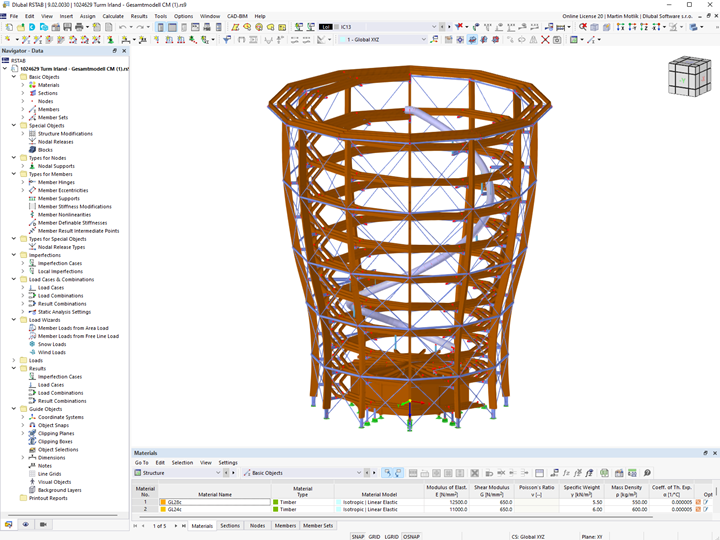

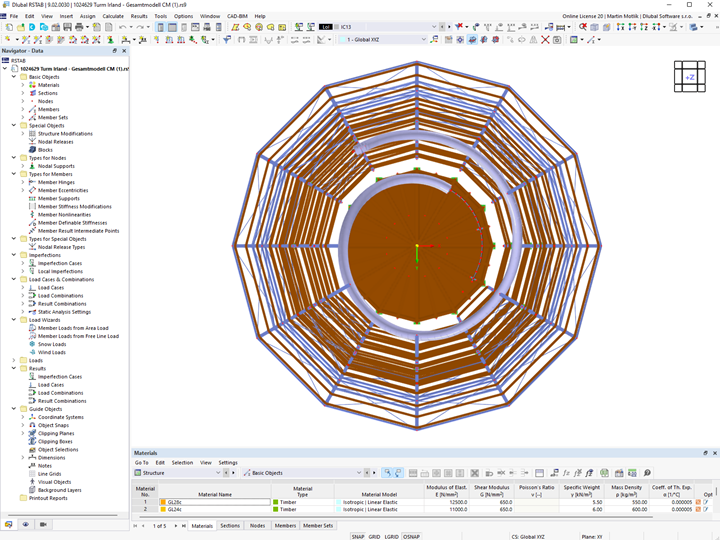

38 metrů vysoká rozhledna ve tvaru dvanáctihranného válce, která se směrem nahoru rozevírá, připomíná zvnějšku sklenici Guinness. Průměr je asi 23,6 m v patě a 30,4 m na vrcholu věže. Hlavní nosná konstrukce se skládá z 12 lepených lamelových sloupů, které jsou postaveny vždy s úhlovým rozdílem 30°, a tvoří tak polygonální prostorovou konstrukci. Sloupy jsou podepřeny ocelovými sloupy na základových patkách. Ztužení stromové věže tvoří hustá diagonální síť z ocelových prutů a dále vodorovné kruhové prvky. Konstrukce je postavena z místní douglasky a modřínového dřeva, což činí věž klimaticky příznivou.

Na vyhlídkovou věž navazuje 1440 metrů dlouhá stezka, která se vine až do výšky 23 metrů korunami stromů. Vyhlídkové plošiny na vrcholu věže lze dosáhnout spirálovým výstupem, který v žádném místě nepřesahuje sklon 6%, aby byl po celé jeho délce zajištěn bezbariérový přístup. Plošina se skládá z přečnívajících ocelových nosníků připojených k dřevěným sloupům, mezi ně jsou rozloženy podélné dřevěné nosníky, pokryté fošnami. Součástí rozhledny je také 90 metrů dlouhá skluzavka, kterou se návštěvníci mohou vrátit z výšky 34 metrů ke vstupu.

Umístění projektu

Rozhledna v lesoparku Avondale

Stezka v korunách stromů v Avondale

A 67 FW96 Wicklow Town, Irsko

Klíčová slova

Stromová věž Dřevo
