Torre de observação com passadiço pelas copas das árvores na floresta de Avondale, Irlanda

Projeto de cliente da Dlubal

19 de outubro de 2022

001253

Estruturas de madeira

Eurocódigo 3

Eurocódigo 5

A torre de observação oferece desde julho de 2022 uma vista de 360 graus sobre o "Avondale Forest Park" na Irlanda. Ao mesmo tempo, foi criado o primeiro passadiço pelas copas das árvores do país, inaugurado pelo presidente irlandês Michael D. Higgins.

Planeamento estrutural	Estática e estrutura de madeira da torre WIEHAG GmbH Altheim, Áustria www.wiehag.com Estática das fundações Ing.-Büro Wolf GmbH, Grafenau, Alemanha Estática do escorrega Josef Wiegand GmbH & Co. KG, Rasdorf, Alemanha
Arquiteto	Stöger + Kölbl Architekten GmbH, Schönberg, Alemanha stoeger-koelbl.de
Investidor	Die Erlebnis-Akademie AG, Bad Kötzing, Alemanha www.eak-ag.de

Dados do modelo

Modelo

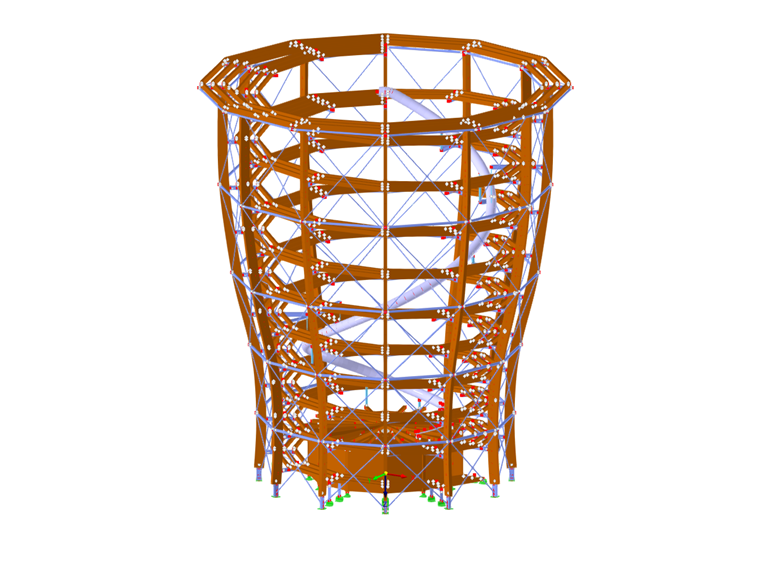

Modelo | Torre de observação

A nova atração deve igualmente ser um exemplo em termos de sustentabilidade e inclusão. O cliente de longa data da Dlubal WIEHAG GmbH de Altheim, na Áustria, foi responsável pela estática da torre. Os cálculos estruturais foram efetuados no RSTAB.

Estrutura da torre de observação

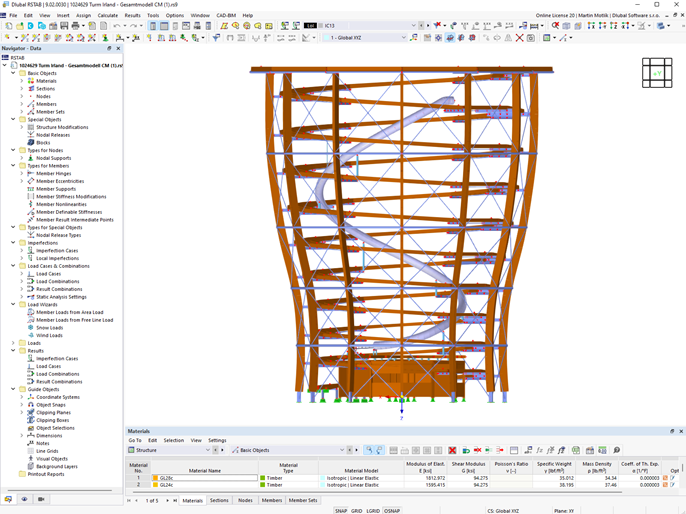

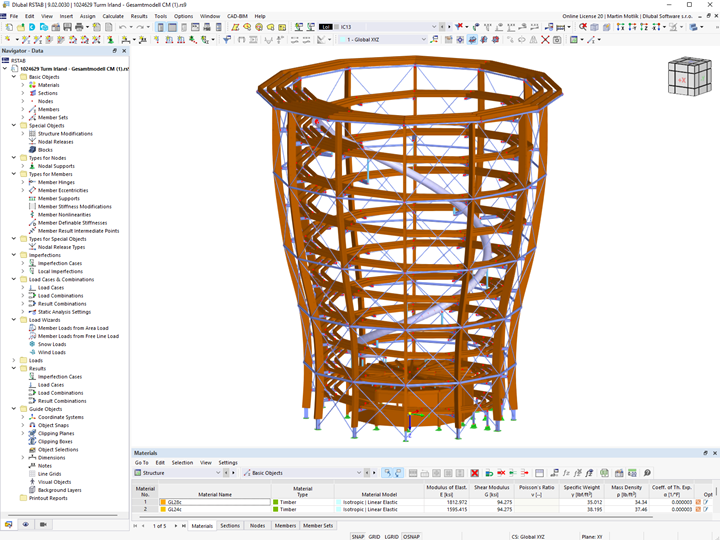

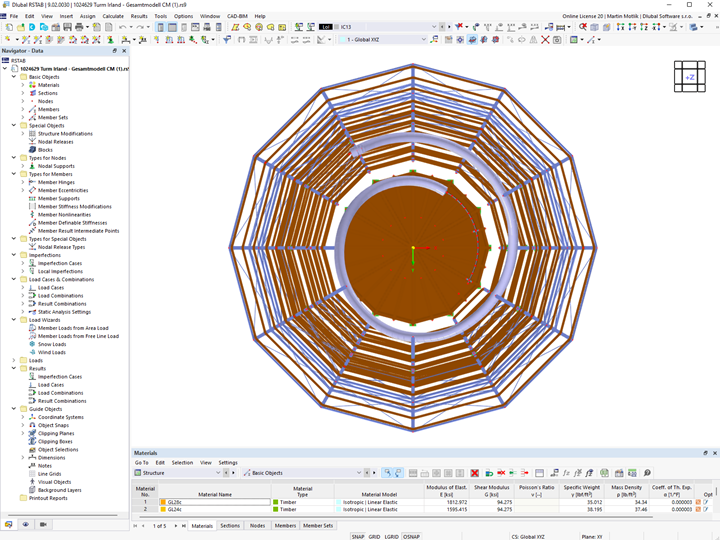

A torre de 38 metros de altura com a forma de um cilindro de doze lados, que abre para cima, faz lembrar um copo de Guinness. O diâmetro é de aproximadamente 23,6 metros no solo e 30,4 metros no topo da torre. A estrutura primária é constituída por 12 pilares de madeira laminada colada com uma distribuição rotativa simétrica num ângulo de 30 °, formando assim uma estrutura espacial poligonal. Os pilares são suportados por pilares de aço sobre fundações individuais. A torre é estabilizada através de uma malha densa de barras diagonais em aço, com estruturas anelares que correm horizontalmente. A estrutura é constituída por madeira de pseudotsuga e lariço locais, o que torna a torre igualmente amiga do clima.

Os visitantes podem aceder à torre de observação através de um passadiço com 1440 metros que percorre as copas das árvores a uma altura de 23 metros. A plataforma de observação no topo da torre pode ser alcançada através de uma rampa em espiral, com uma inclinação nunca superior a 6% para garantir uma acessibilidade contínua. A plataforma é constituída por vigas de aço em consola viradas para fora que estão conectadas aos pilares de madeira e, entre eles, vigas longitudinais de madeira com tabuado. A torre também tem um escorrega de 90 metros de comprimento que os visitantes podem utilizar para regressar à entrada de uma altura de 34 metros.

Local do projeto

Torre de observação da floresta de Avondale

Passadiço pelas copas das árvores de Avondale

A 67 FW96 Wicklow Town, Irlanda
