Wieża widokowa ze ścieżką wśród drzew w lesie Avondale, Irlandia

Projekt klienta

19. października 2022

001253

Kratowe konstrukcje wsporcze

Konstrukcje drewniane

Eurokod 3

Eurokod 5

Od lipca 2022 roku z wieży widokowej można podziwiać 360-stopniowy widok na „Avondale Forest Park” w Irlandii. Powstała tu również pierwsza w kraju ścieżka w koronach drzew, w otwarciu której uczestniczył prezydent Irlandii, Michael D. Higgins.

Obliczenia konstrukcyjne	Analiza konstrukcyjna i drewniana wieża WIEHAG GmbH Altheim, Österreich www.wiehag.com Analiza konstrukcyjna fundamentów Ing.-Büro Wolf GmbH, Grafenau Analiza konstrukcyjna zjeżdżalni Josef Wiegand GmbH & Co. KG, Rasdorf
Architekt	Stöger + Kölbl Architekten GmbH, Schönberg, Niemcy stoeger-koelbl.de
Klient	Erlebnis Akademie AG, Bad Kötzing, Niemcy www.eak-ag.de

Dane modelu

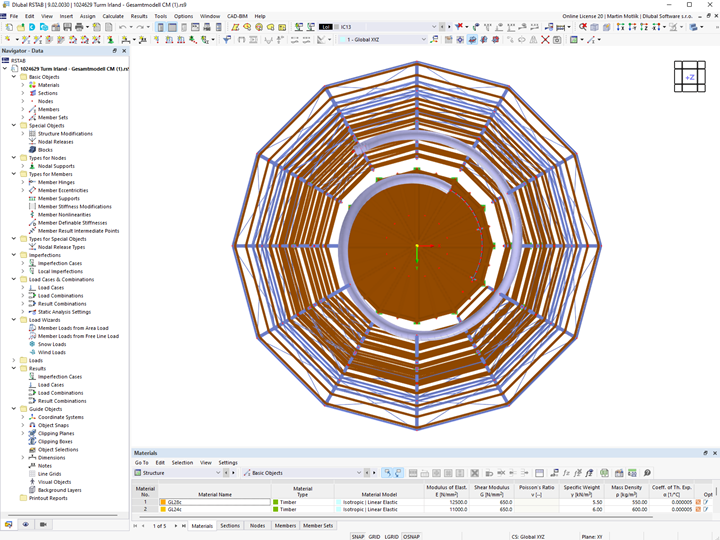

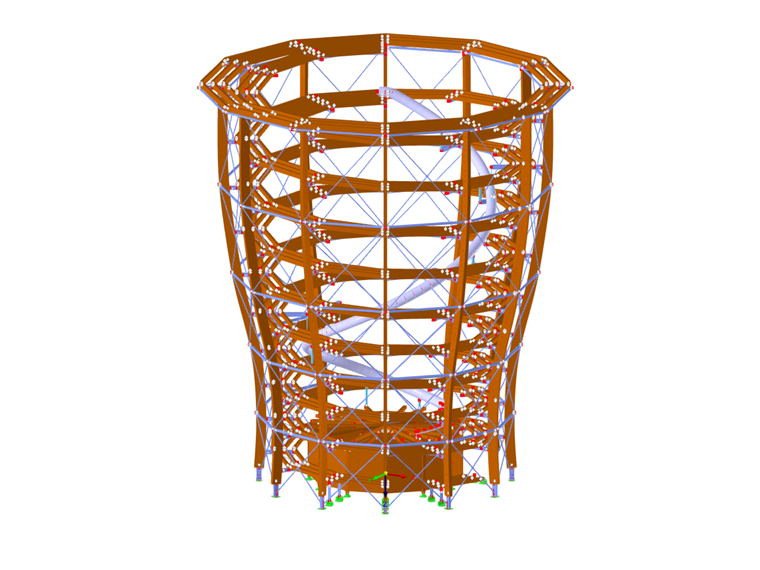

Model

Model | Wieża

Ponadto, nowa atrakcja turystyczna powinna stanowić przykład zrównoważonego rozwoju i integracji osób niepełnosprawnych. Za analizę statyczno-wtrzymałościową wieży odpowiadał wieloletni klient firmy Dlubal, WIEHAG GmbH z Altheim w Austrii. Obliczenia konstrukcyjne przeprowadzono w programie RSTAB.

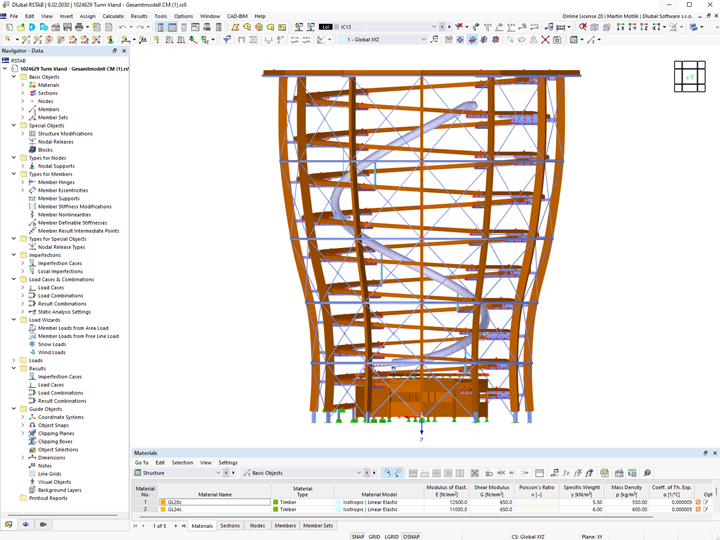

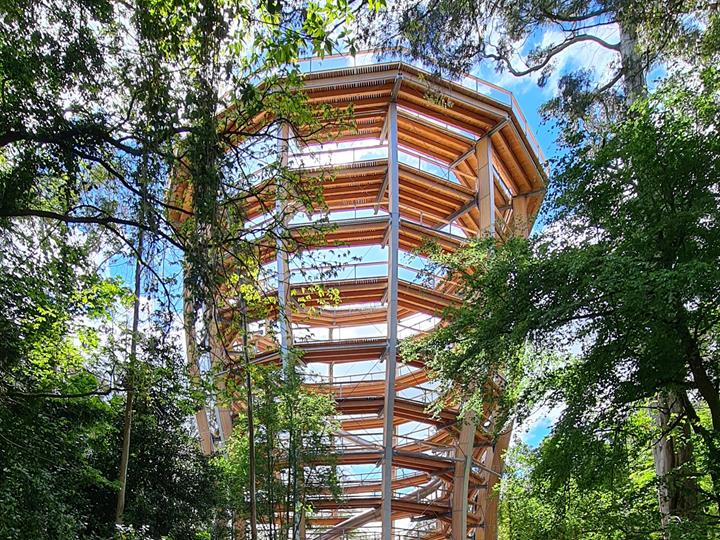

Konstrukcja wieży wśród drzew

38-metrowa wieża w formie dwunastobocznego walca, który rozszerza u góry, ma przypominać szklankę Guinnessa. Średnica wynosi około. 23,6 m na dole i 30,4 m na szczycie wieży. Główna konstrukcja składa się z 12 słupów z drewna klejonego warstwowo, z których każdy jest ustawiony obrotowo symetrycznie pod kątem 30°, tworząc w ten sposób wielokątną konstrukcję przestrzenną. Słupy są podparte słupami stalowymi na pojedynczych fundamentach. Drzewna wieża jest stabilizowana przez szczelną sieć stalowych ukośnych prętów i poziomo ułożonych konstrukcji pierścieniowych. Konstrukcja wykonana jest z lokalnego drewna daglezji i modrzewia, dzięki czemu wieża jest również przyjazna dla klimatu.

Z wieżą widokową łączy się ścieżka o długości 1440 metrów, która wije się w koronach drzew na wysokości do 23 metrów. Na platformę widokową na szczycie wieży można się dostać po spiralnej rampie, której nachylenie nigdy nie przekracza 6 %, dzięki czemu jest łatwo dostępna. Pomost składa się z wysuniętych na zewnątrz stalowych belek wspornikowych, które łączą się z drewnianymi podporami oraz drewnianych belek podłużnych, pomiędzy którymi znajduje się okładzina z desek. W wieży znajduje się również 90-metrowa zjeżdżalnia, z której zwiedzający mogą zjechać do wejścia z wysokości 34 metrów.

Lokalizacja projektu

Wieża widokowa Las Avondale

Ścieżka w koronach drzew w Avondale

A 67 FW96 Wicklow Town, Ireland

Słowa kluczowe

Wieża wśród drzew Drewno
