Torre mirador con pasarela sobre las copas de los árboles en el bosque de Avondale, Irlanda

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

La torre de los árboles ha proporcionado una vista de 360 grados del "Avondale Forest Park" en Irlanda desde julio de 2022. Al mismo tiempo, se creó el primer sendero sobre las copas de los árboles del país; fue inaugurado por Micheal D. Higgins, presidente de Irlanda.

Diseño estructural Diseño estructural y estructura de madera para la torre
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

Análisis estructural para las cimentaciones
Ing.-Büro Wolf GmbH, Grafenau, Alemania

Análisis estructural para el tobogán
Josef Wiegand GmbH & Co. KG, Rasdorf, Alemania
Arquitecto: Stöger + Kölbl Architekten GmbH, Schönberg, Alemania
stoeger-koelbl.de
Inversor Erlebnis Akademie AG, Bad Kötzing, Alemania
www.eak-ag.de

Datos del modelo

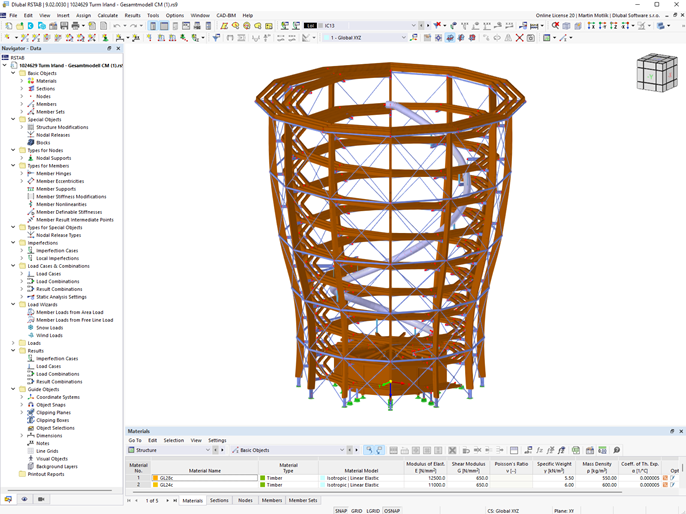

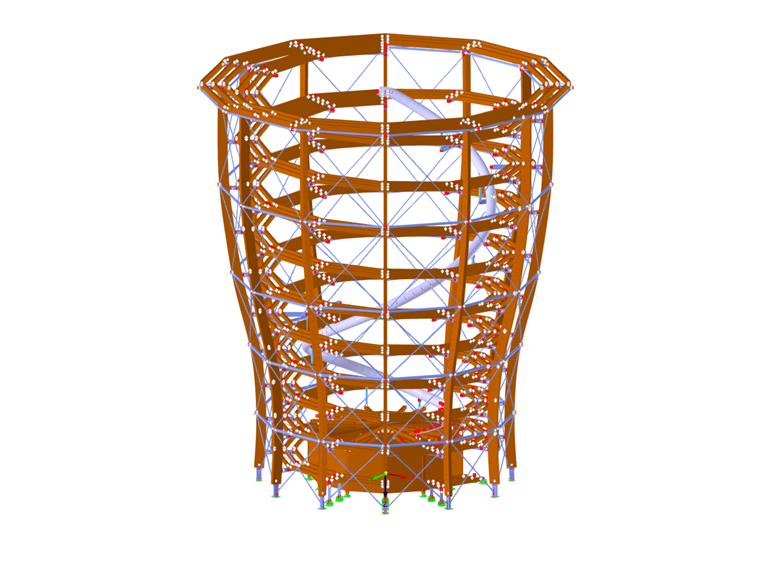

Modelo

Además, la nueva atracción turística debería ser un ejemplo de sostenibilidad e inclusión para los discapacitados. WIEHAG GmbH de Altheim, Austria, cliente de Dlubal desde hace mucho tiempo, fue responsable del análisis estructural de la torre. Los cálculos estructurales se realizaron en RSTAB.

Construcción de la torre de los árboles

La torre, con una altura de unos 35 metros, tiene la forma de un cilindro de doce lados que se abre hacia arriba, con la intención de parecerse a un vaso de Guinness. Su diámetro es de aproximadamente 23,6 metros en el suelo y de 30,4 en la parte superior de la torre. El sistema estructural primario consta de 12 pilares de madera laminada encolada, cada uno dispuesto de forma rotacionalmente simétrica en un ángulo de 30°, formando una estructura espacial poligonal. Los pilares están apoyados mediante soportes de acero sobre zapatas aisladas. La torre de los árboles está estabilizada por una red de malla estrecha de diagonales de acero, así como también de estructuras de anillo transitables. La construcción consiste en madera de alerce y abeto de Douglas local, lo que también hace que la torre sea inocua para el clima.

Conectado con la torre mirador hay una pasarela de 1.440 metros de largo que serpentea a través de las copas de los árboles a una altura de hasta 23 metros. Se puede acceder a una plataforma de observación en la parte superior de la torre a través de una rampa en espiral, la cual nunca supera una pendiente del 6% para garantizar la accesibilidad continua. La plataforma consiste en vigas de acero en voladizo que sobresalen hacia afuera y se conectan con los pilares de madera, y entre ellas vigas de madera longitudinales con tablas. Además, la torre tiene un tobogán de 90 metros de largo que los visitantes pueden usar para regresar a la entrada desde una altura de 34 metros.

Ubicación del proyecto

Torre mirador Avondale Forest
Treetop Walk & Viewing Tower entrance
A 67 FW96 Wicklow Town, Irlanda

Palabras clave

Torre de los árboles Madera
