爱尔兰埃文代尔森林的观景塔和树冠步行道

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

自 2022 年 7 月以来,这座位于爱尔兰“埃文代尔森林公园”内的木塔为游客提供了 360 度全方位观景体验。 同时,这里还建造了全国第一个树冠步行道,由爱尔兰总统米歇尔·希金斯主持开幕。

结构设计 Structural Design and Timber Structure for Tower
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

Structural Analysis for Foundations
Ing.-Büro Wolf GmbH, Grafenau, Germany

Structural Analysis for Slide
Josef Wiegand GmbH & Co. KG, Rasdorf, Germany
建筑设计 Stöger + Kölbl Architekten GmbH, Schönberg, Germany
stoeger-koelbl.de
业主 Erlebnis Akademie AG, Bad Kötzing, Germany
www.eak-ag.de

模型数据

模型

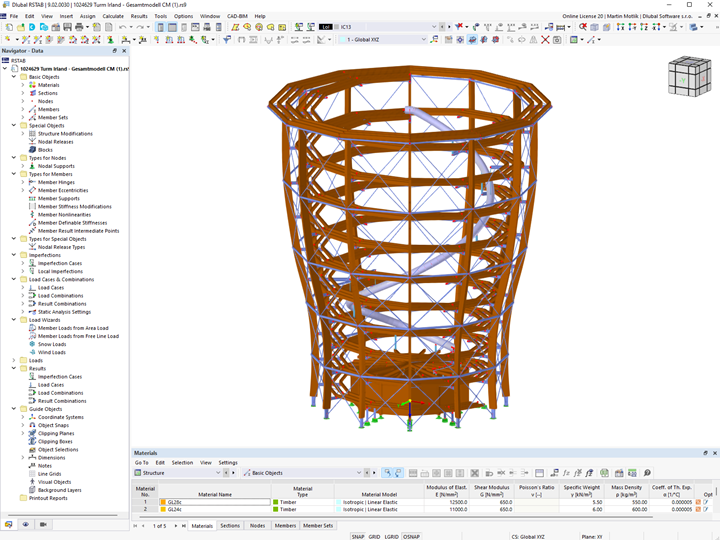

这个新开发的旅游景点采用了具有可持续性的木结构建筑。 德儒巴的奥地利长期客户 WIEHAG GmbH 负责木塔的结构设计。 整个结构的设计是使用 RSTAB。

木塔结构

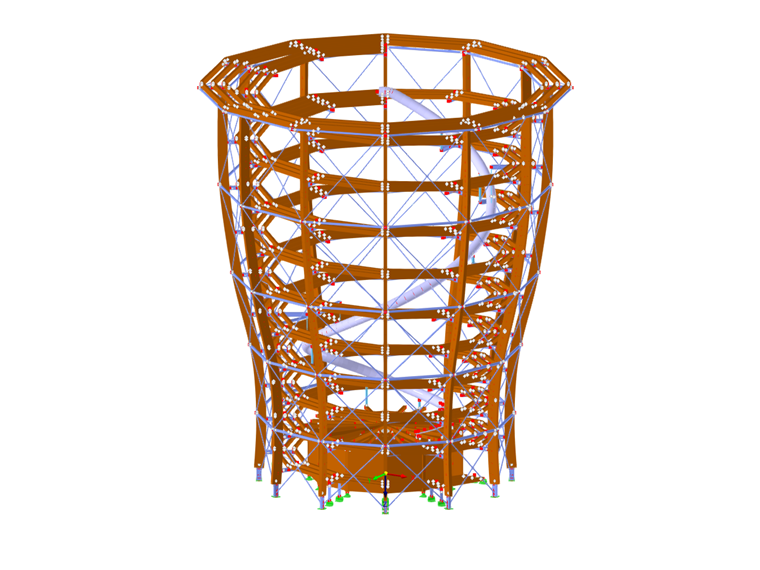

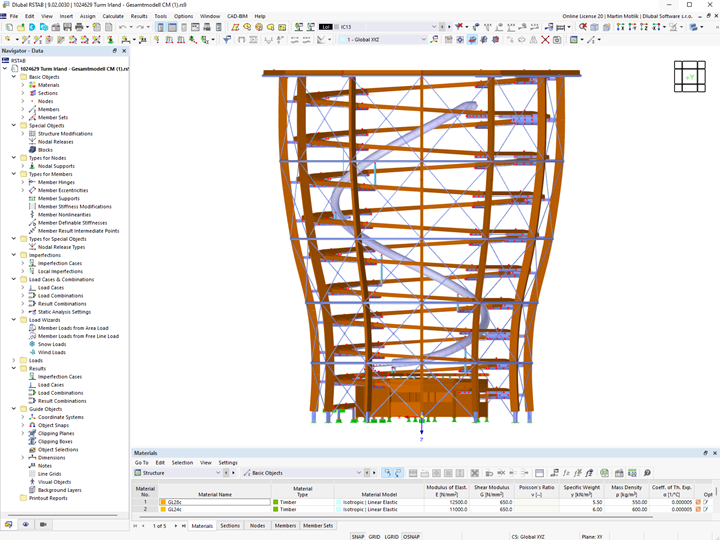

这座塔高 38 米,底部和顶部为十二边形,上宽下窄,形似吉尼斯玻璃杯。 底部直径约为 23.6 米,顶部直径约为 30.4 米。 主体结构由 12 根胶合木柱组成,相对底部和顶部圆心连线每 30° 角设置一根柱子,从而形成一个多边形空间结构。 柱子底部和独立基础通过钢结构连接件连接。 塔架的刚度和稳定性由柱间支撑和水平环形钢管提供。 该结构是由当地的花旗松和落叶松木制成。

与观景塔相连的是一条 1440 米长的树冠步行道,该步行道蜿蜒穿过树梢,高度为 23 米。 塔内修建了一条直达塔顶观景平台的无障碍步行道,坡度不超过 6%。 平台由向外突出的钢悬臂梁支撑,这些悬臂连接在木柱上,木柱间设置木梁和木板。 木塔内还设有一个 90 米长的滑梯,游客可以通过该滑梯从 34 米的高度返回入口。

项目位置

Lookout Tower Avondale Forest
Avondale tree-top walk
A 67 FW96 Wicklow Town, Ireland

关键词

木塔 木结构
