Torre panoramica con passerella tra le cime degli alberi nella Foresta di Avondale, Irlanda

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

La 'Torre albero' offre una vista a 360 gradi sul '"Avondale Forest Park" in Irlanda dal luglio 2022. Allo stesso tempo, è stato creato il primo sentiero tra le cime degli alberi del paese; ed è stata inaugurata dal presidente irlandese Micheal D. Higgins.

Verifiche strutturali Verifiche strutturali e struttura in legno per la torre
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

Analisi strutturale per fondazioni
Ing.-Büro Wolf GmbH, Grafenau, Germania

Analisi strutturale per lo scivolo
Josef Wiegand GmbH & Co. KG, Rasdorf, Germania
Architettura Stöger + Kölbl Architekten GmbH, Schönberg, Germania
stoeger-koelbl.de
Committente Erlebnis Akademie AG, Bad Kötzing, Germania
www.eak-ag.de

Dati del modello

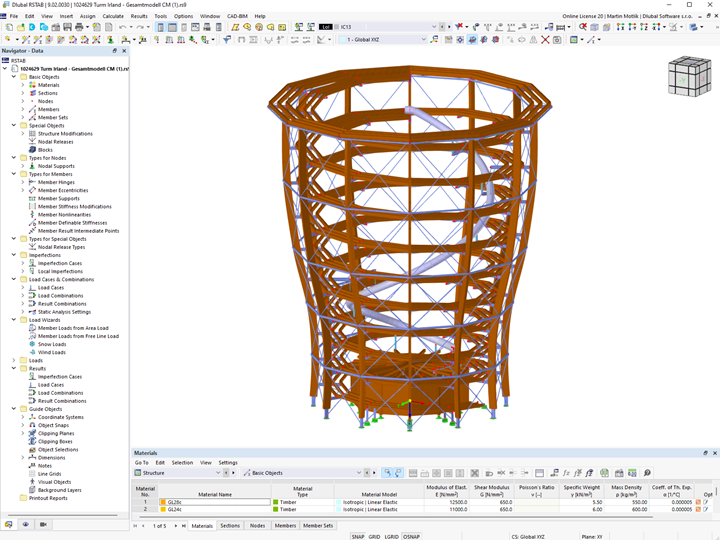

Modello

Inoltre, la nuova attrazione turistica sarà un esempio sia di sostenibilità che di struttura senza barriere architettoniche. L'azienda WIEHAG GmbH di Altheim, Austria, cliente Dlubal di lunga data, è stata la responsabile dell'analisi strutturale della torre. L'analisi strutturale è stata eseguita con RSTAB.

Struttura della 'torre albero'

La torre, con un'altezza di circa 38 metri, ha la forma di un cilindro a dodici facciate che si apre verso l'alto, destinato a sembrare un bicchiere di birra Guinness. Il suo diametro è di ca. 23.5 m a terra e 30.5 m alla sommità della torre. Il sistema strutturale principale è costituito da 12 colonne in legno lamellare incollato, ciascuna disposta in modo rotazionalmente simmetrico ad un angolo di 30°, che formano una struttura spaziale poligonale. Le colonne sono vincolate per mezzo di colonne in acciaio su fondazioni singole. La 'torre albero' ha una stabilità migliorata da una rete a maglie fitte di aste diagonali in acciaio e da strutture ad anello che corrono orizzontalmente. La costruzione è realizzata in abete di Douglas Fir locale e larice, il che rende la torre anche rispettosa del clima.

Collegata alla torre panoramica, c'è una passerella lunga 1440 m che si snoda tra le cime degli alberi ad un'altezza fino a circa 7,5 metri. Una piattaforma di panoramica in cima alla torre è raggiungibile tramite una rampa a spirale, che non supera mai la pendenza del 6%, al fine di garantire una comoda accessibilità. La piattaforma è costituita da travi a sbalzo in acciaio, che sporgendo verso l'esterno si collegano alle colonne in legno e, tra queste, troviamo anche delle travi longitudinali in legno con tavolame. Inoltre, la torre ha uno scivolo lungo circa 90 m che i visitatori possono utilizzare per scendere velocemente all'ingresso da un'altezza di 34 m.

Posizione del progetto

Torre panoramica nella Foresta di Avondale
Passeggiata tra le cime degli alberi di Avondale
A 67 FW96 Wicklow Town, Irlanda

Parole chiave

Torre tra gli alberi Legno
