Aussichtsturm mit Baumwipfelpfad in Avondale Forest, Irland

Kundenprojekt

19. Oktober 2022

001253

Der Baumturm ermöglicht seit Juli 2022 einen 360-Grad-Blick über den “Avondale Forest Park” in Irland. Gleichzeitig wurde hier der erste Baumwipfelpfad des Landes angelegt, welcher durch den irischen Präsidenten Micheal D. Higgins eröffnet wurde.

Tragwerksplanung	Statik und Holzbau Turm WIEHAG GmbH Altheim, Österreich www.wiehag.com Statik Fundamente Ing.-Büro Wolf GmbH, Grafenau Statik Rutsche Josef Wiegand GmbH & Co. KG, Rasdorf
Architekt	Stöger + Kölbl Architekten GmbH, Schönberg stoeger-koelbl.de
Auftraggeber	Die Erlebnis-Akademie AG, Bad Kötzing www.eak-ag.de

Modelldaten

Modell

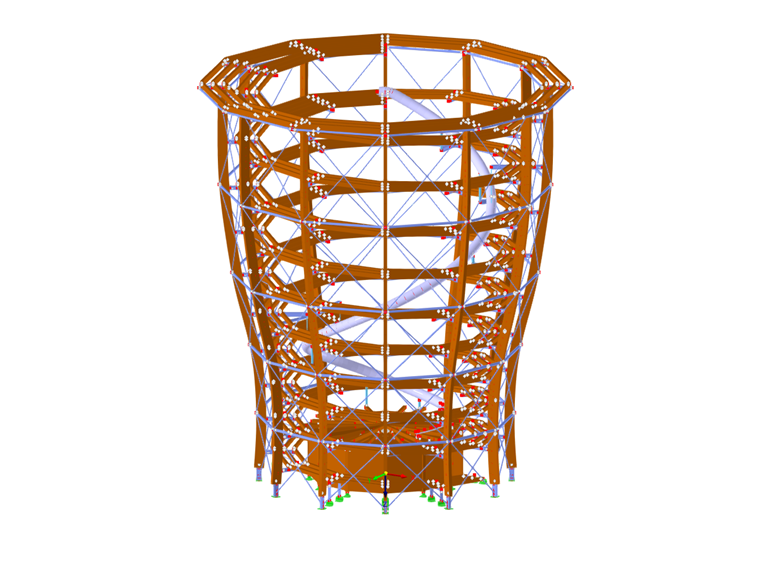

Modell | Baumturm

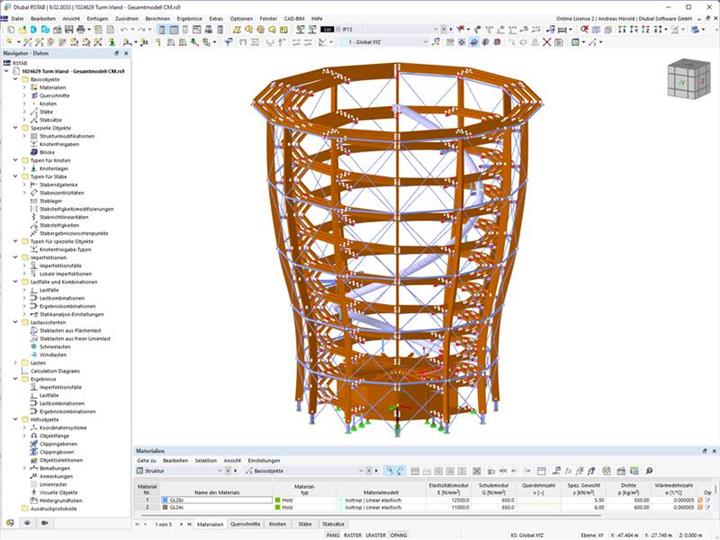

Die neue Sehenswürdigkeit soll zudem ein Zeichen für Nachhaltigkeit und Inklusion setzen. Der langjährige Dlubal-Kunde WIEHAG GmbH aus Altheim, Österreich war für die Statik des Turmes verantwortlich. Die statische Berechnung erfolgte dabei in RSTAB.

Konstruktion des Baumturms

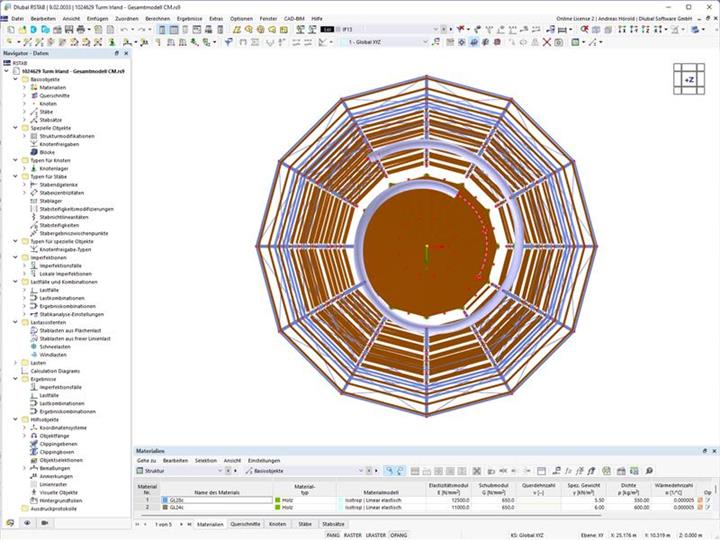

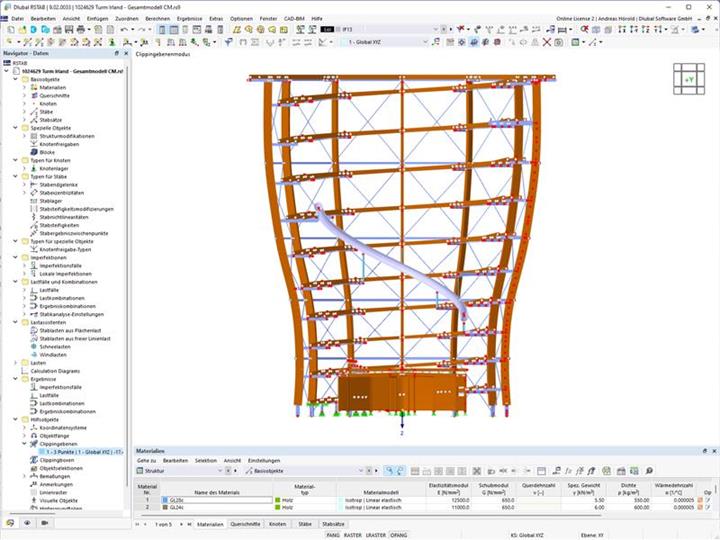

Der 38 Meter hohe Turm in Form eines zwölfeckigen Zylinders, welcher sich nach oben hin öffnet, soll äußerlich an ein Guinness Glas erinnern. Der Durchmesser beträgt dabei ca. 23,6 m am Boden und 30,4 m am Turmkopf. Das Primärtragwerk besteht aus 12 Brettschichtholzstützen, welche in einem Winkelunterschied von jeweils 30° rotationssymmetrisch aufgestellt sind und so eine polygonale räumliche Konstruktion bilden. Die Stützen lagern über Stahlstützen auf Einzelfundamenten. Der Baumturm wird durch ein enges Netz an Stahldiagonalstäben sowie durch horizontal verlaufende Ringkonstruktionen stabilisiert. Die Konstruktion besteht aus lokaler Douglasie sowie Lärchenholz, welches den Turm ebenso klimafreundlich macht.

An den Aussichtsturm ist ein 1 440 Meter langer begehbarer Baumwipfelpfad angeschlossen, der sich in bis zu 23 Metern Höhe durch die Baumkronen windet. Eine Aussichtsplattform am Turmkopf lässt sich über eine spiralförmige Rampe erreichen, welche nie eine Neigung von 6 % überschreitet, um durchgängige Barrierefreiheit zu gewährleisten. Die Plattform besteht aus nach außen auskragenden Stahlkragträgern, die an den Holzstützen anschließen und aus dazwischen liegenden Holzlängsträgern mit Bohlenbelag. Der Turm besitzt zudem eine 90 Meter lange Rutsche, über welche die Besucher aus 34 Metern Höhe zum Eingang zurückkehren können.

Projekt-Standort

Lookout Tower Avondale Forest

Avondale tree-top walk

A 67 FW96 Wicklow Town

Schlüsselwörter

Baumturm Holz
