Музей MOCAPE в Шэньчжэне, Китай

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

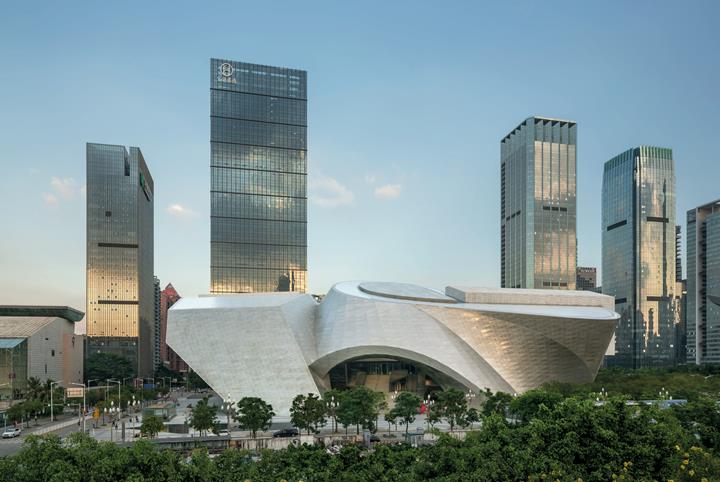

Музей современного искусства и Выставка планирования (MOCAPE) в Шэньчжэне состоит из двух отдельных частей, соединенных органичной архитектурой. В одном здании объединены две площадки: Музей современного искусства (MOCA) и Выставка планирования (PE).

Заказчик Городское бюро культуры Шэньчжэня
Архитектор Huasen Architecture and Engineering Design Consulting Co., Ltd.
www.huasen.com.cn

Coop Himmelb (l) au
Расчёт конструкций

Huana Engineering Consulting (Beijing) Co., Ltd.
(SuP Ingenieure GmbH)
www.sup-net.de
B + G Ingenieure Bollinger + Grohmann GmbH
www.bollinger-grohmann.com

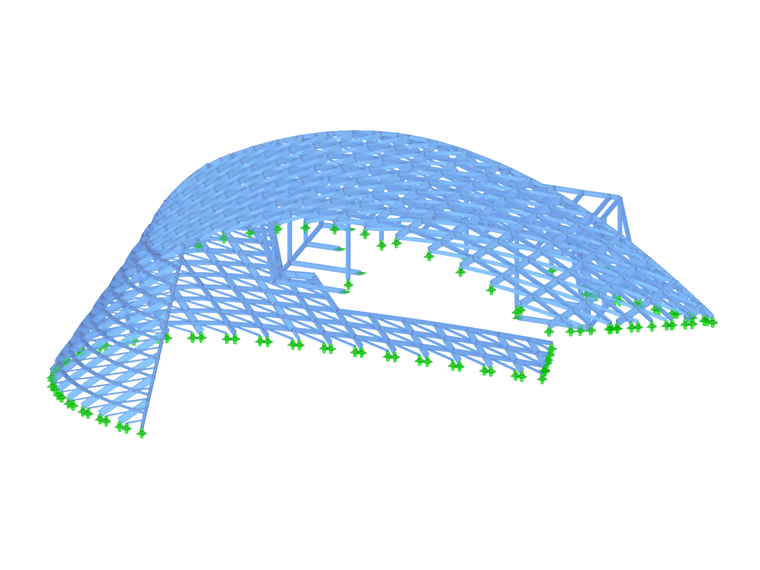

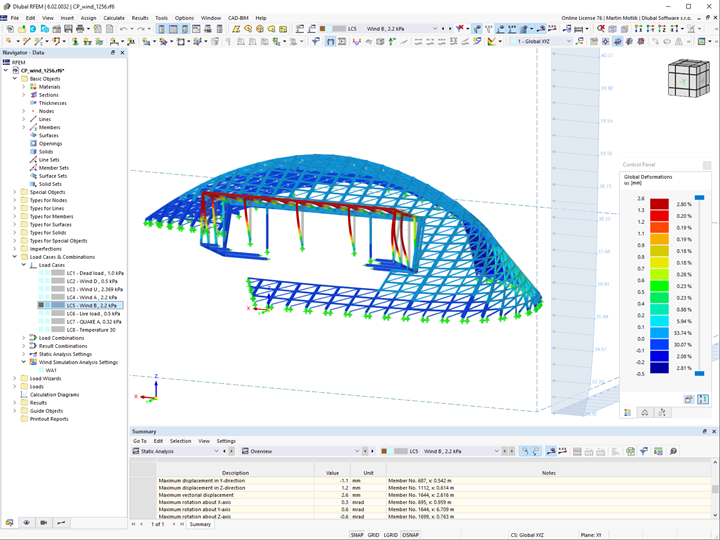

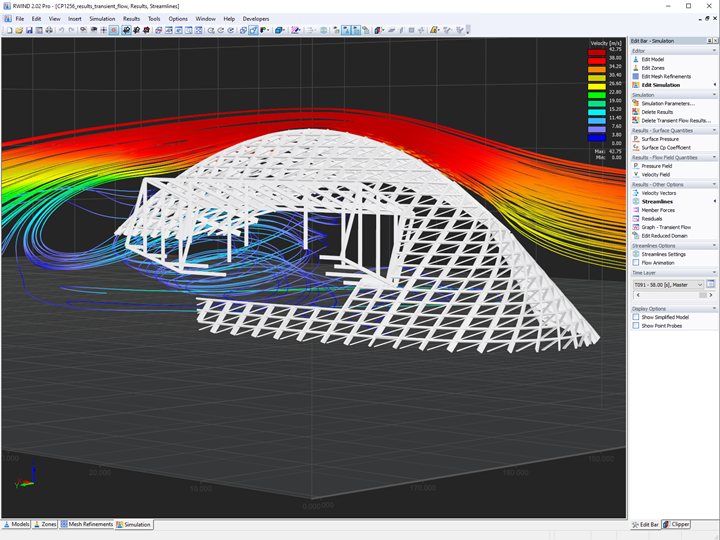

Данные о модели фасадной конструкции

Модель

Многолетний заказчик компании Dlubal, компания Huana Engineering Consulting (Beijing) Co., Ltd. выполнила расчёт конструкций. Расчет конструкции выполнен в программе RSTAB.

Здание

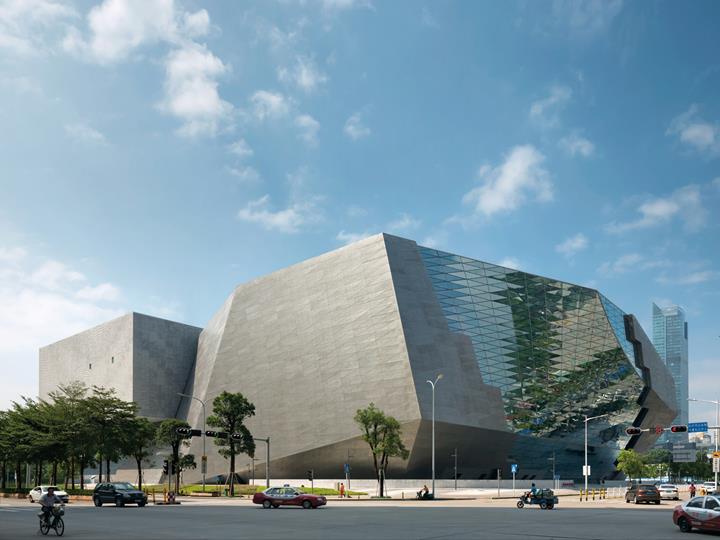

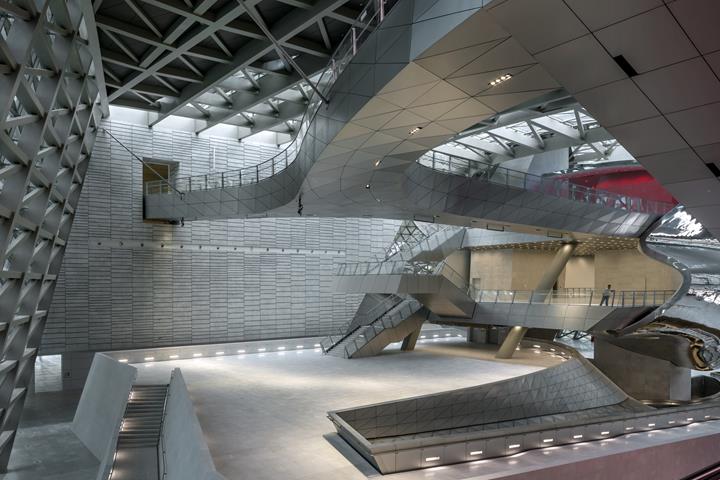

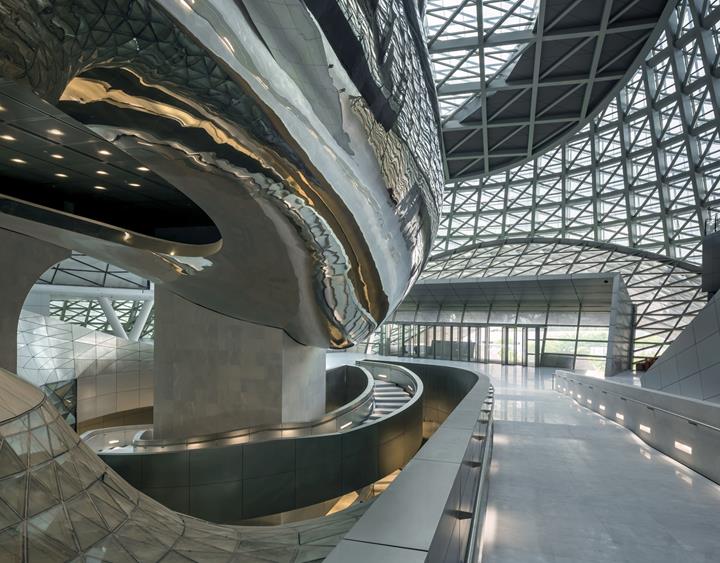

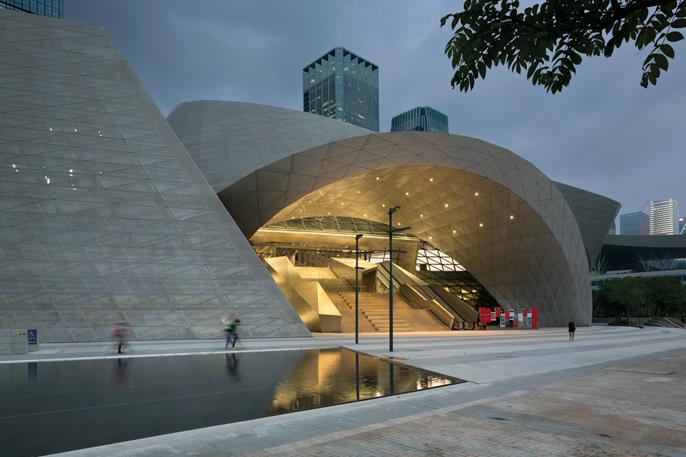

Внешний вид здания характеризуется различными концепциями текстуры, разрезов, дроблений и пустот. Сооружение сложное, совершенно необычное, впечатляет своим футуристическим видом и чрезвычайно сильным визуальным воздействием. Четкий и открытый дизайн интерьера в сочетании с игрой света и тени - идеальный мотив для художественных фотографий.

Музей городского планирования расположен на северной стороне и использует множество новых технологий и передовое оборудование, чтобы продемонстрировать достижения в области городского планирования и развития Шэньчжэня. Музей современного искусства расположен на южной стороне.

Весь музей представляет собой здание высотой 50 м с двумя цокольными этажами и пятью надземными этажами, с общей площадью застройки 87 869 м². Оба музея возвышаются над массивным подиумом и окружены просторной оболочкой здания. Общая стоимость строительства составляет около 222 миллионов евро.

Конструктивная система

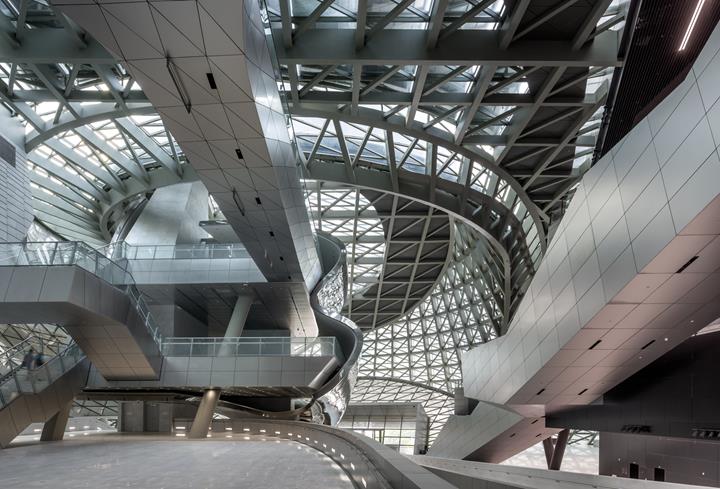

Объект представляет собой железобетонную каркасно-стеновую конструкцию ниже первого этажа, а над первым этажом он разделен на две большие конструктивные системы - стальную конструкцию оболочки здания и основную конструкцию пространства вокруг башни. Стальная конструкция обшивки представляет собой одноэтажный балочно-колонный комплекс со сложной многогранной сетчатой оболочкой; система перекрытий в основном представляет собой комбинацию стальных ферм и железобетонных плит перекрытий, а местами - железобетонных балочно-плитных перекрытий.

Расположение проекта

№ 184, Fuzhong Road, Lianhua Street
Футяньский район
Шэньчжэнь, Китай

Ключевые слова

Железобетон Сталь Фасад
