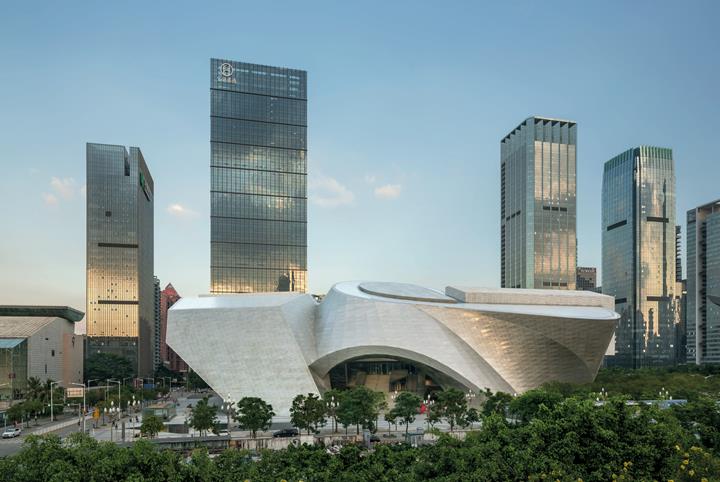

深圳当代艺术与城市规划馆

深圳当代艺术与城市规划馆由两个独立的部分组成,再以一个环绕的多功能幕墙整合在一起。 该项目结合了两个独立但结构上统一的机构: 当代艺术馆和城市规划展览馆。

德儒巴客户华纳工程咨询(北京)有限公司 负责结构分析。 整个结构计算采用 RSTAB 完成。

建筑结构

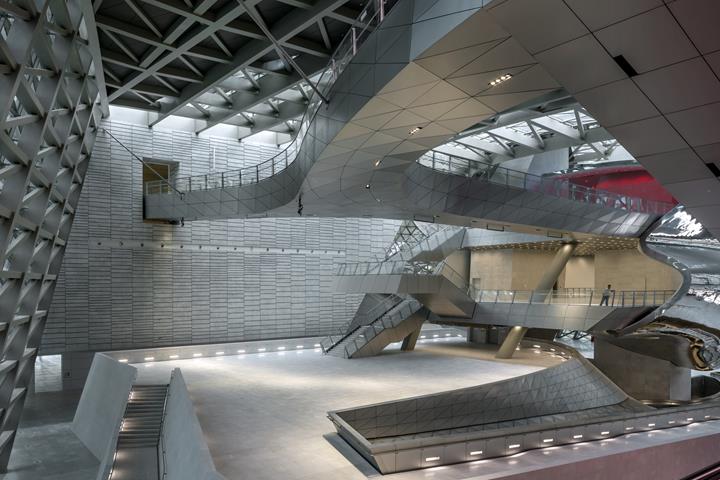

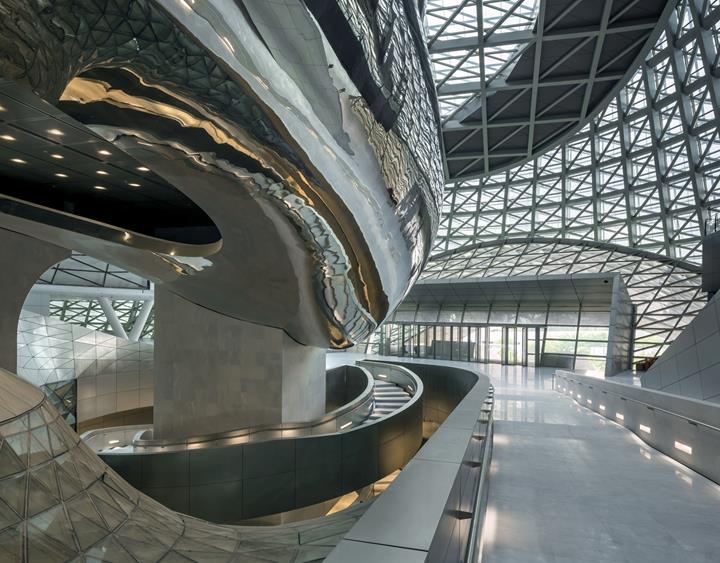

表皮采用三种不同的材料,利用钢结构系统彼此延伸扭转。 幕墙结构的造型独特复杂,极具未来感,给人留下深刻的印象。 清爽开放的室内空间与光影的结合,美轮美奂。

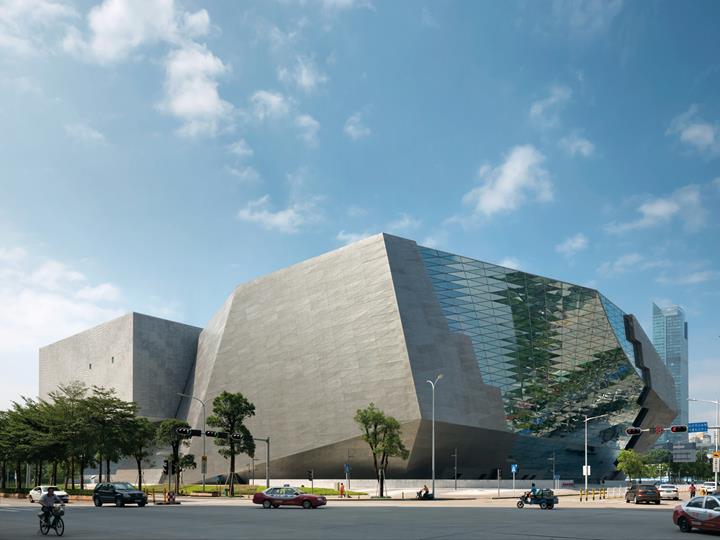

北侧的城市规划展览馆采用了很多种新技术和先进的设施来展示深圳在城市规划和发展方面取得的成就。 当代艺术馆位于南侧。

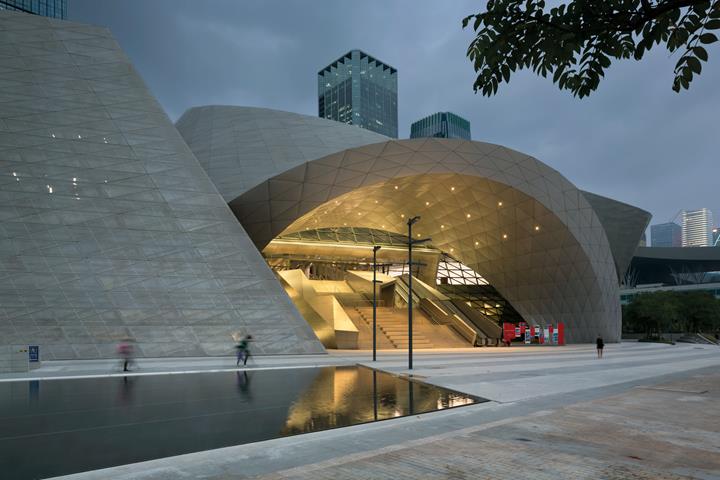

整个建筑高 50 米,地下两层,地上五层,总建筑面积 87869 平方米。 艺术馆和规划馆“浮”在一个阶段式平台上,并被一个环绕的多功能幕墙整合在一起。 该项目的总成本约为 2.22 亿欧元。

结构体系

该项目二楼以下是框架-剪力墙钢筋混凝土结构,二楼以上包括两个主要结构体系,即钢表皮结构和围绕核心筒的主体结构。

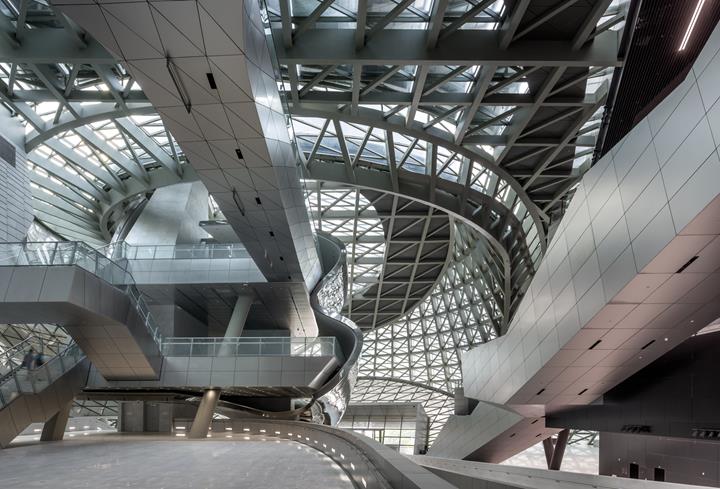

表皮结构是由拉伸的钢所编织成的网状结构,这些表皮结构浇灌在地面上的混凝土梁上,梁则依次由柱支撑,并且柱子都位于其所支撑的梁的中心线上,柱子把承重通过梁传递给大地。遍布在建筑各处的筒状钢筋混凝土墙也对结构起了整体巩固的作用。

位置 福中路 184 号
福田区
中国深圳
业主 深圳市文化局
建筑设计

华森建筑工程设计咨询有限公司
华森网
Coop Himmelb (l) au
www.coop-himmelblau.at

结构分析

华纳工程咨询(北京)有限公司
https://www.sup-net.de/index_cn.htm
B+G Ingenieure Bollinger + Grohmann GmbH
www.bollinger-grohmann.com



项目说明

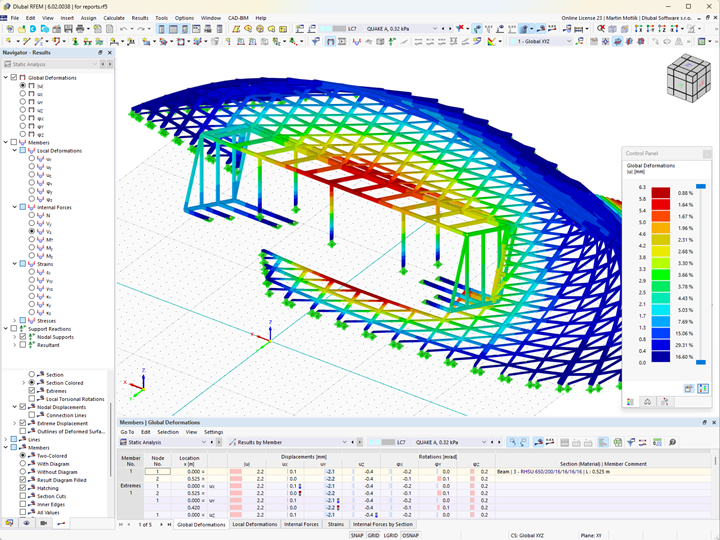

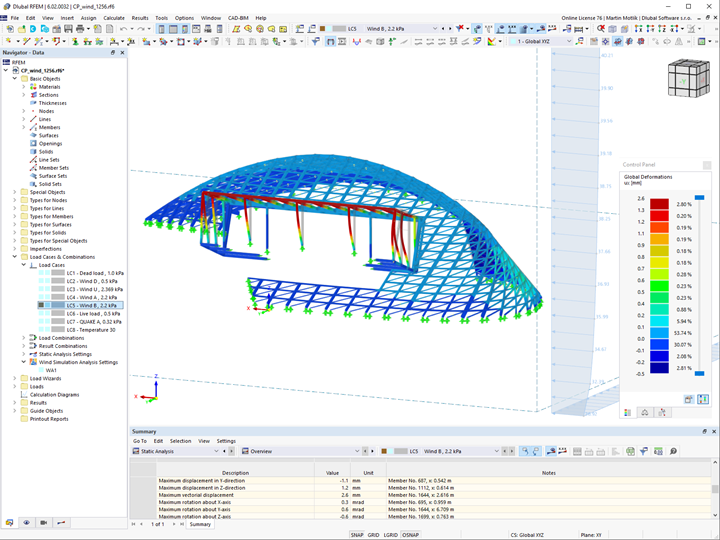

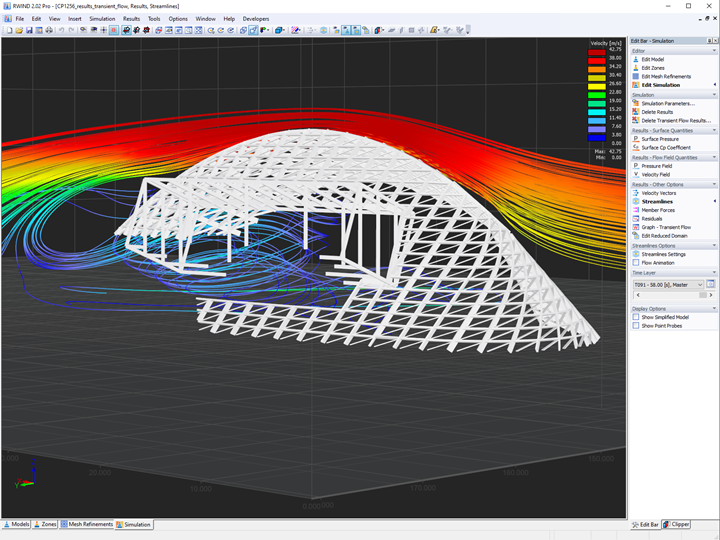

模型数据

节点数目: 695
线的数目 1520
杆件数目: 1520
面的数目: 0
实体数目 0
荷载工况数目 8
荷载组合数目 32
结果组合数目 1
总重量 448,675 t
翘曲区域尺寸 63.002 x 22.719 x 39.095 m
