Museo MOCAPE en Shenzhen, China
Proyecto de cliente

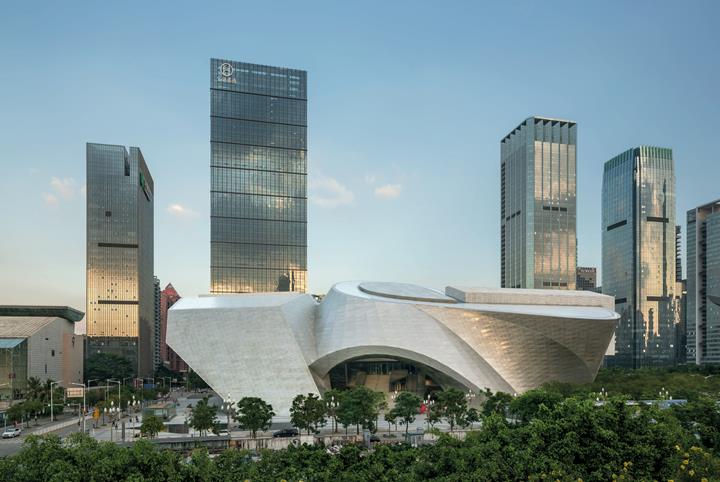

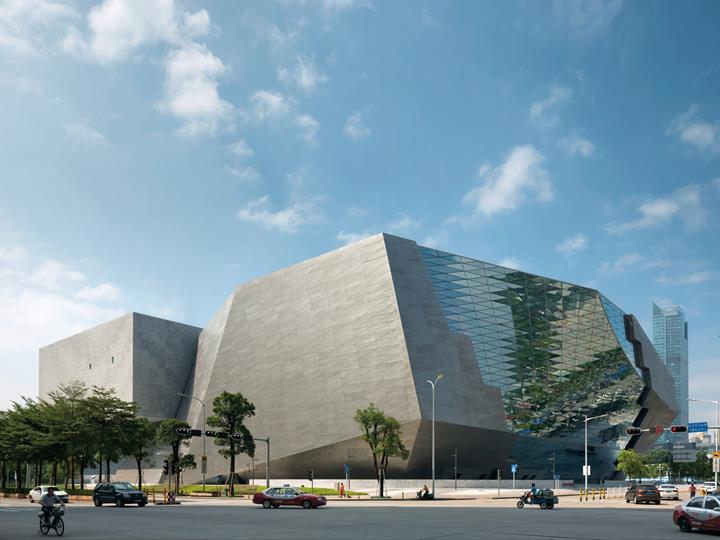

El Museo de Arte Contemporáneo y de Exposición de Urbanismo (MOCAPE) de Shenzhen se compone de dos partes independientes y unificadas orgánicamente. Se combinan dos lugares separados en un edificio: el Museo de Arte Contemporáneo (MOCA), y la Exposición de Urbanismo (PE).
| Dirección del proyecto | Oficina de Cultura Municipal de Shenzhen |
| Arquitecto |
Huasen Architecture and Engineering Design Consulting Co., Ltd. |
| Análisis estructural |
Huana Engineering Consulting (Beijing) Co., Ltd. |

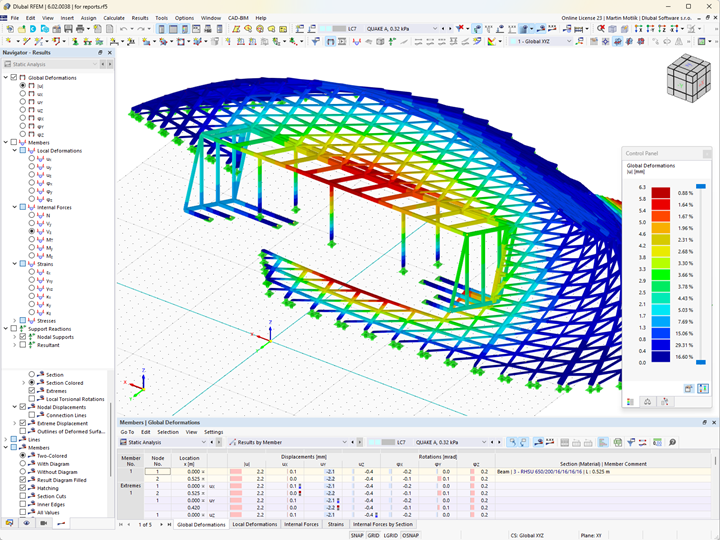

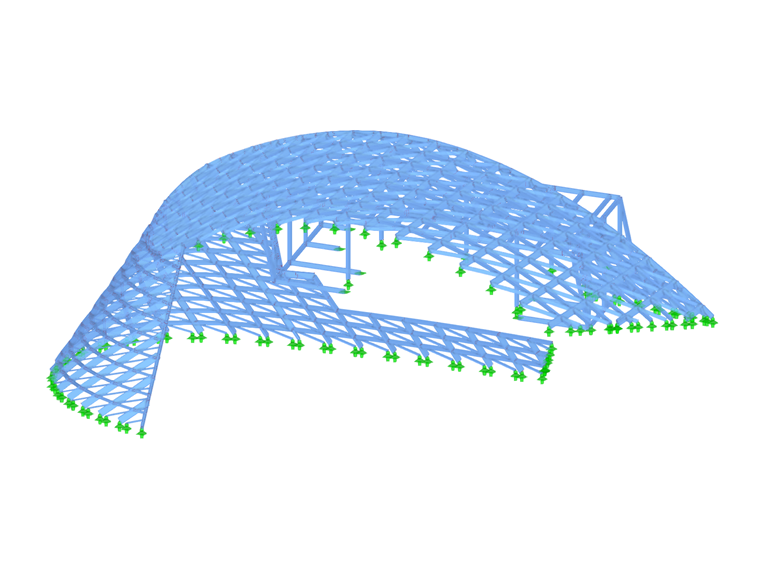

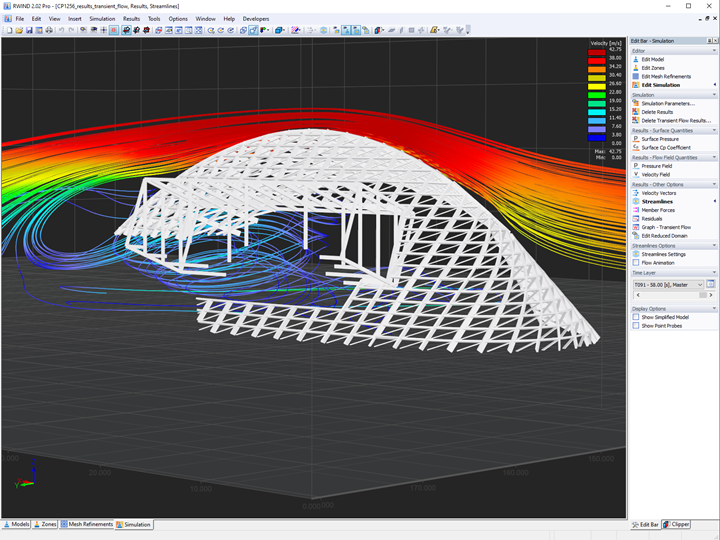

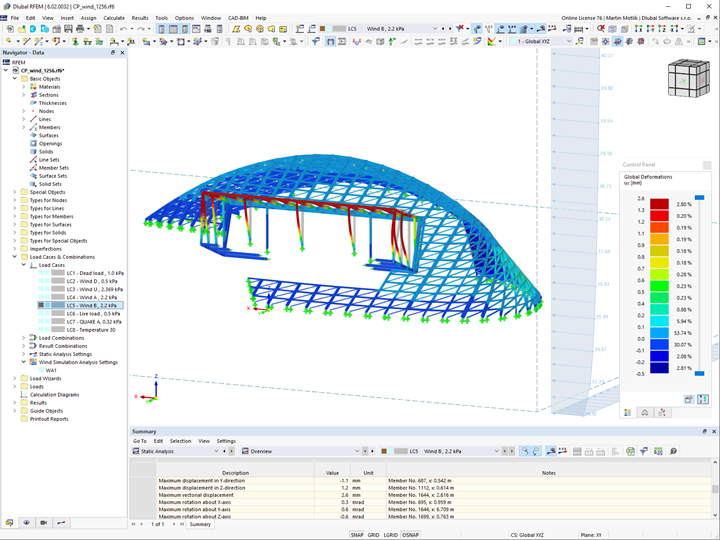

Datos del modelo de la estructura de la fachada
Modelo
Huana Engineering Consulting (Beijing) Co., Ltd., cliente de Dlubal desde hace mucho tiempo, fue el responsable del análisis estructural. Los cálculos estructurales se realizaron en RSTAB.
Edificio

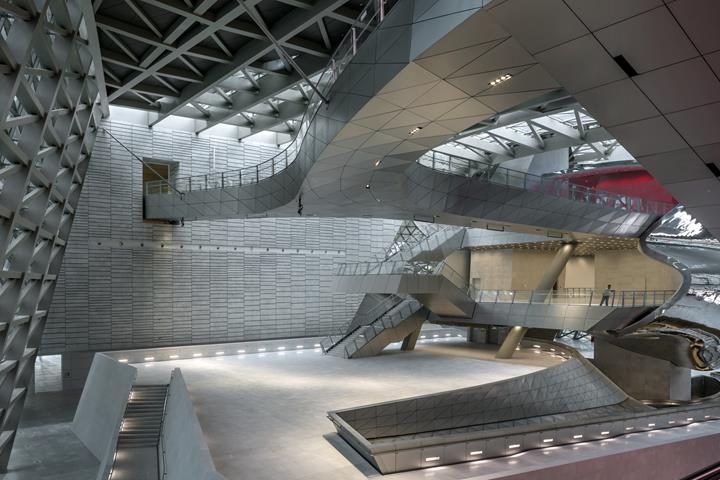

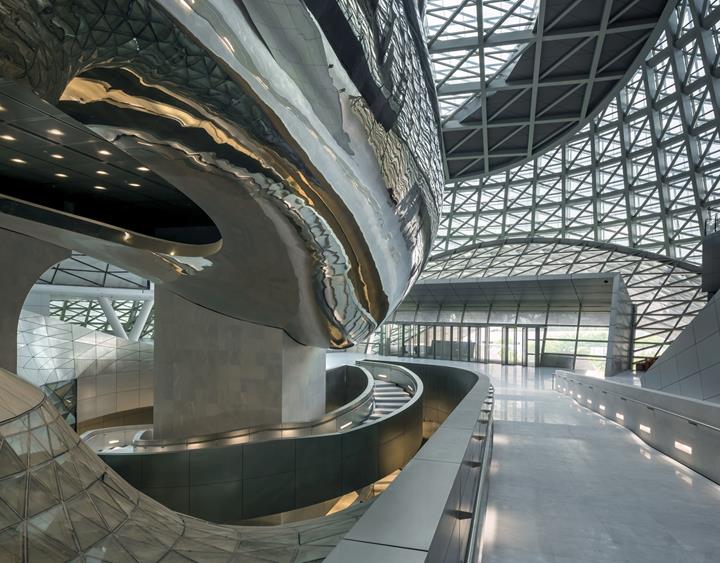

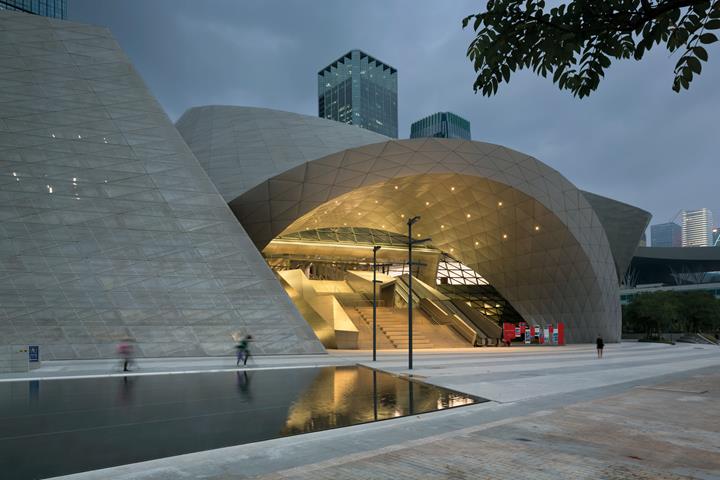

El exterior del edificio está diseñado con los conceptos de textura, corte, fisión y vacío. La estructura es compleja, absolutamente extraordinaria e impresiona por su aspecto futurista y su impacto visual extremadamente fuerte. El espacio interior despejado y abierto, combinado con el entrelazado de luces y sombras, es perfecto para fotografías artísticas.
El Museo de Planificación Urbana se encuentra en el lado norte y utiliza una variedad de nuevas tecnologías e instalaciones avanzadas para demostrar los logros en la planificación y desarrollo urbano de Shenzhen. El Museo de Arte Contemporáneo se encuentra en el lado sur.
Todo el museo es un edificio de 50 metros de altura con dos plantas de sótano y cinco plantas, con un área de construcción total de 87.869 m². Ambos museos flotan sobre el enorme edificio del podio y están rodeados por una envolvente de gran tamaño. El coste total de la construcción es de aproximadamente 222 millones de euros.
Sistema estructural
El proyecto es una estructura de muros de cortante y pórticos de hormigón armado debajo del primer piso, y sobre el primer piso se divide en dos sistemas estructurales principales: la estructura de acero de la envolvente del edificio y la estructura principal del área alrededor de la torre. La estructura de acero de la envolvente es una estructura de lámina de malla poliédrica compleja viga-pilar; el sistema de forjado es principalmente una combinación de cerchas de acero y losas de forjado de hormigón armado, y localmente un forjado de viga-losa de hormigón armado.
Ubicación del proyecto
Núm. 184, Fuzhong Road, Lianhua StreetPalabras clave
Hormigón (concreto) armado Acero Fachada
