MOCAPE Museum in Shenzhen, China

Modelldaten der Fassadenkonstruktion

• Länge: ~ 63,0 m
• Breite: ~ 39,5 m
• Höhe: ~ 23,0 m
• Anzahl Knoten: 695
• Anzahl Stäbe: 1520
• Anzahl Querschnitte: 5

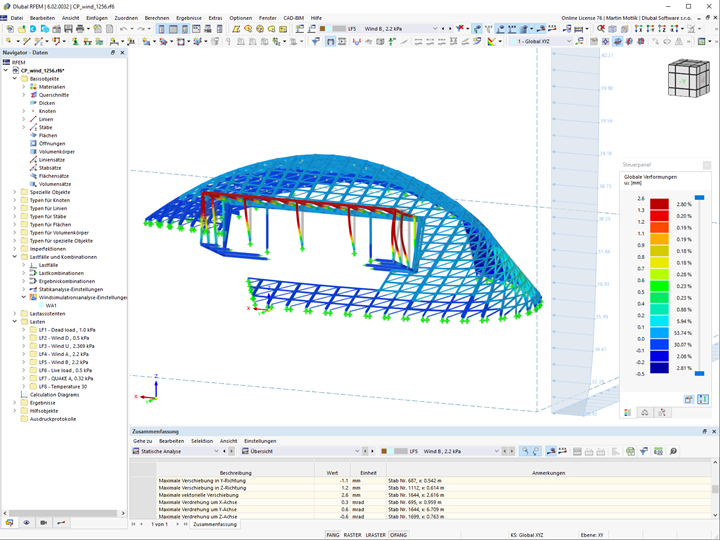

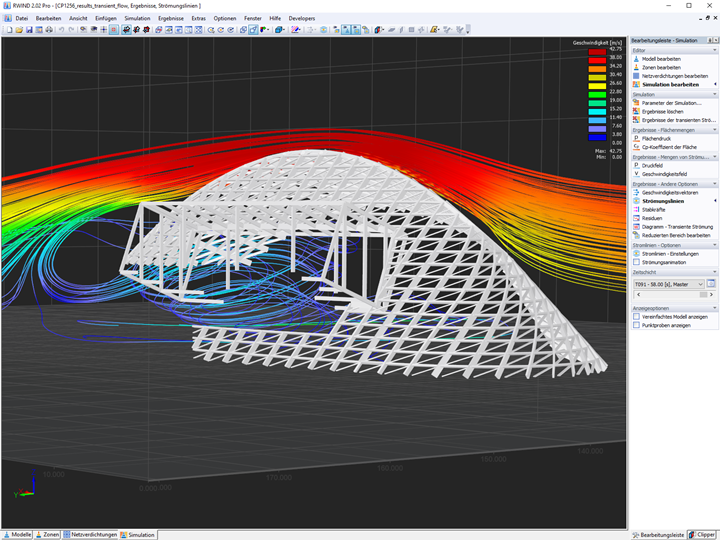

Modell

3D-Modell

• 3D Viewer | Google
• 3D Viewer | Babylon
• Virtuelle Realität

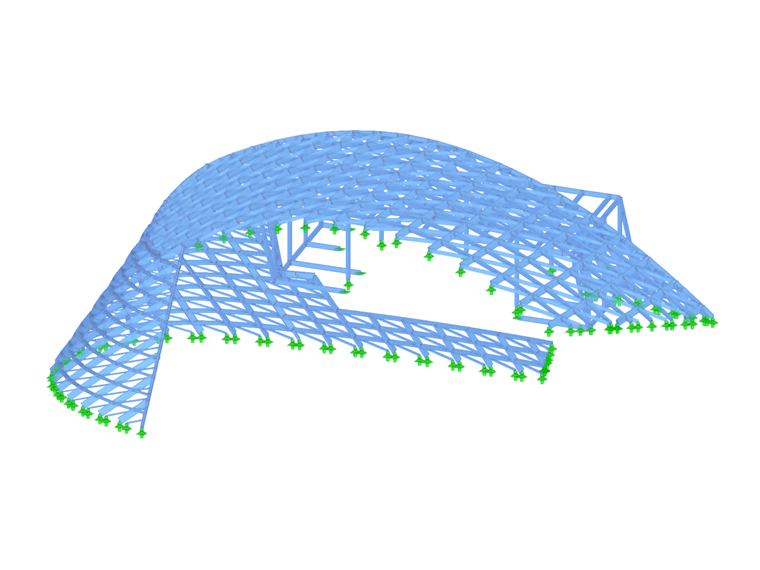

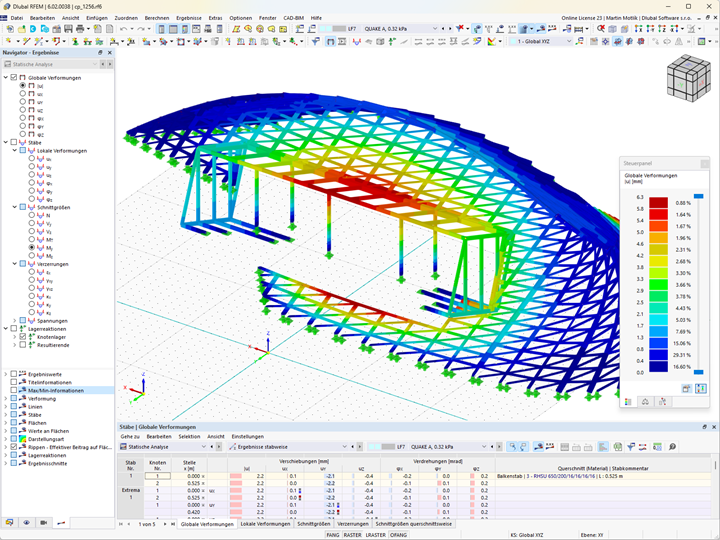

Modell | Fassadenkonstruktion | MOCAPE Museum in Shenzhen, China

Der langjährige Dlubal-Kunde Huana Engineering Consulting (Beijing) Co., Ltd. war für die Statik verantwortlich. Die statischen Berechnungen wurden mit RSTAB durchgeführt.

Konstruktion

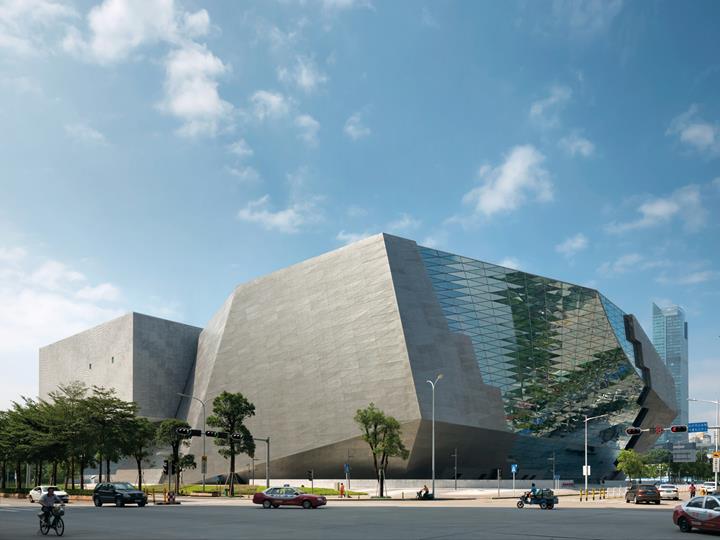

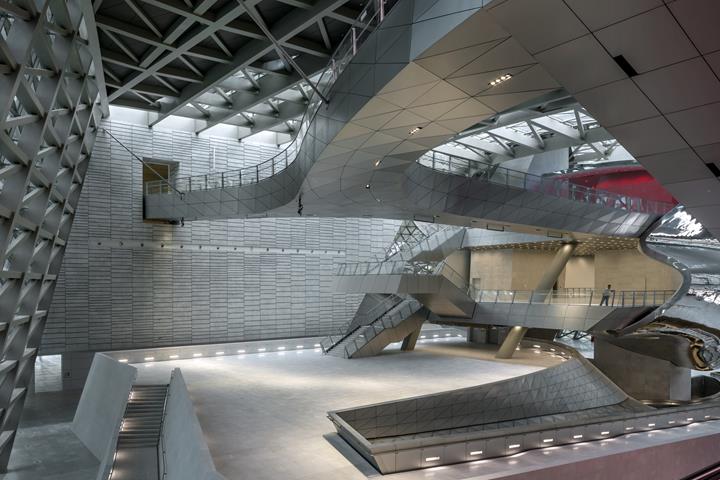

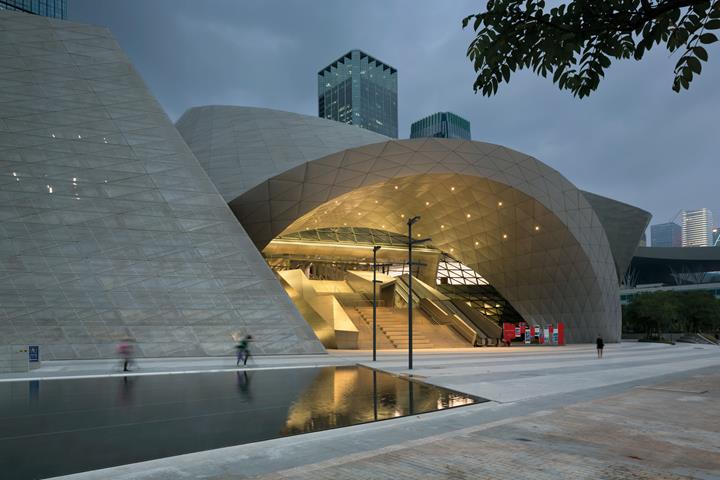

Das Äußere des Baus zeichnet sich durch verschiedene Konzepte der Oberflächenstruktur sowie Schnitte, Spaltungen und Hohlräume aus. Die Struktur ist komplex, absolut außergewöhnlich und beeindruckt durch ihr futuristisches Aussehen und ihre extrem starke visuelle Wirkung. Der klare und offen gestaltete Innenraum ist in Kombination mit dem Spiel aus Licht und Schatten ein perfektes Motiv für künstlerische Fotos.

Das nördlich gelegene Urban Planning Museum nutzt eine Vielfalt an neuen Technologien und fortschrittlichen Anlagen, um die Errungenschaften in der städtebaulichen Planung sowie der Stadtentwicklung von Shenzhen aufzuzeigen. Das Museum der zeitgenössischen Kunst befindet sich auf der Südseite.

Das gesamte Museum ist ein 50 m hohes Gebäude mit zwei Untergeschossen und fünf oberirdischen Etagen, dabei hat es eine Gesamtbaufläche von 87 869 m². Beide Museen schweben über dem gewaltigen Podiumsbau und sind von einer großräumigen Gebäudehülle umgeben. Insgesamt kostet das Bauwerk ungefähr 222 Millionen Euro.

Tragwerk

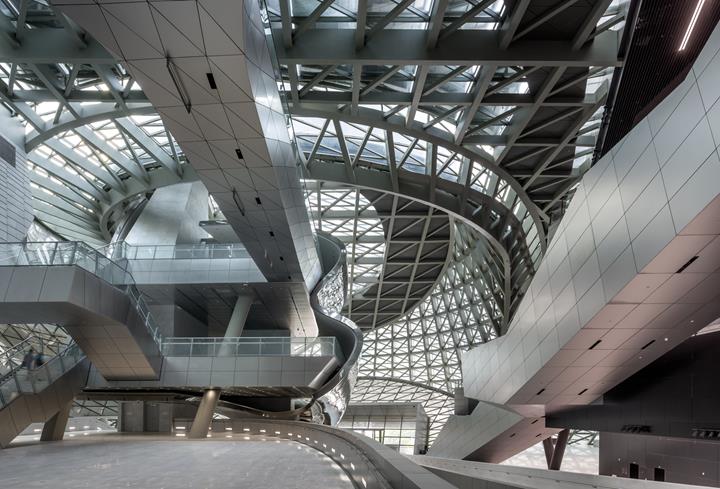

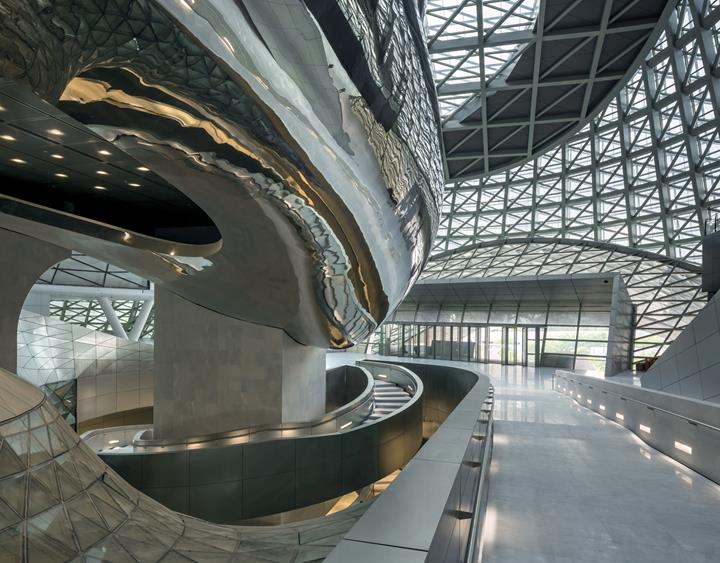

Unterhalb des ersten Stocks ist das Projekt eine Rahmen-Scheiben-Konstruktion aus Stahlbeton, oberhalb ist die Struktur in zwei große Tragwerke unterteilt – das Stahltragwerk der Gebäudehülle und das Haupttragwerk des Bereichs um den Tower. Die Stahlstruktur der Außenhaut ist ein eingeschossiger Träger-Stützen-Komplex, der auf einer Schale mit einem Vielflächennetz basiert; das Geschosstragwerk ist hauptsächlich eine Kombination aus Stahlfachwerkträgern und Deckenplatten aus Stahlbeton, und stellenweise auch Träger-Platten-Verbindungen aus Stahlbeton.
