Musée MOCAPE à Shenzhen, Chine
Projet Client

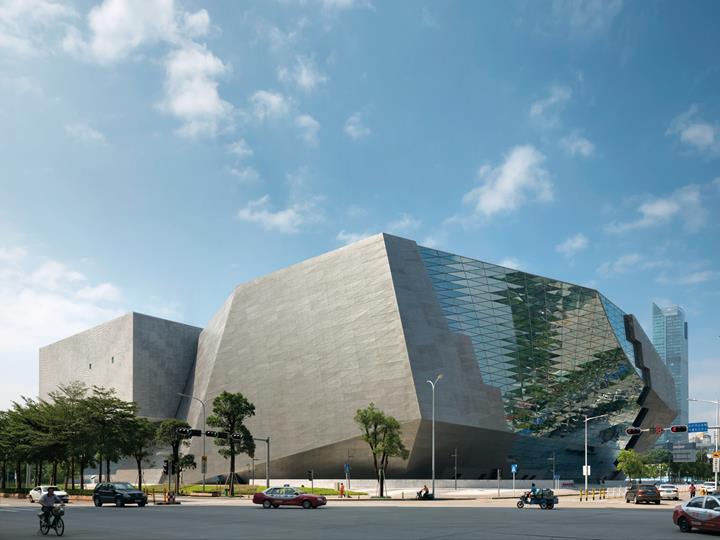

Le MOCAPE (Museum of Contemporary Art & Planning Exhibition) de Shenzhen se compose de deux structures indépendantes reliées par une architecture organique. Deux salles sont combinées en un seul bâtiment : le Musée d'art contemporain (MOCA) et l'Exposition sur l'urbanisme (PE).
Gestion du projet | Bureau municipal de la culture de Shenzhen |
Architecte |
Huasen Architecture and Engineering Design Consulting Co., Ltd. www.huasen.com.cn Coop Himmelb (g) au
|
Analyse statique |
Huana Engineering Consulting (Pékin) Co., Ltd. |

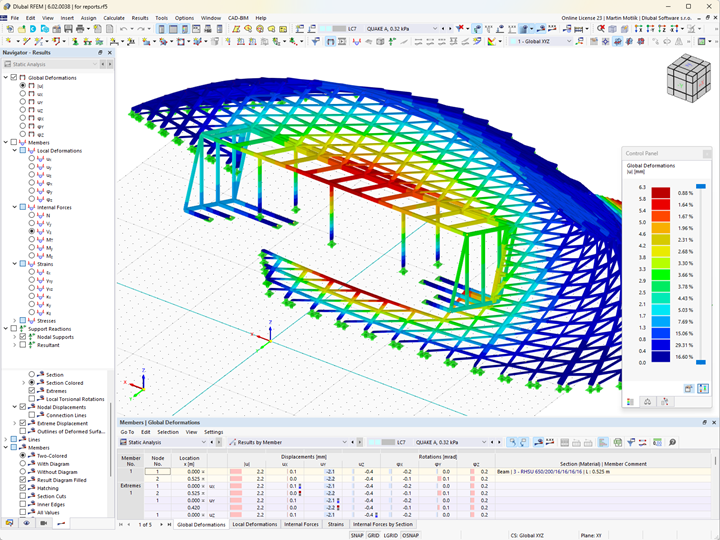

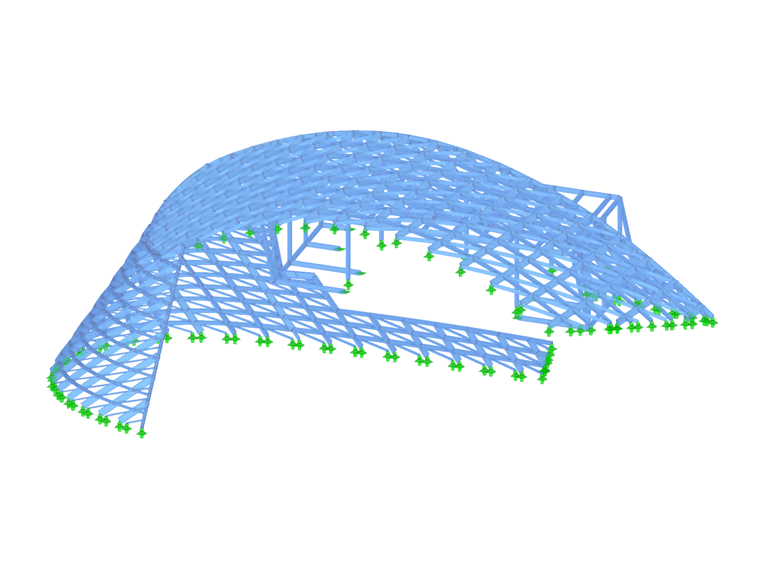

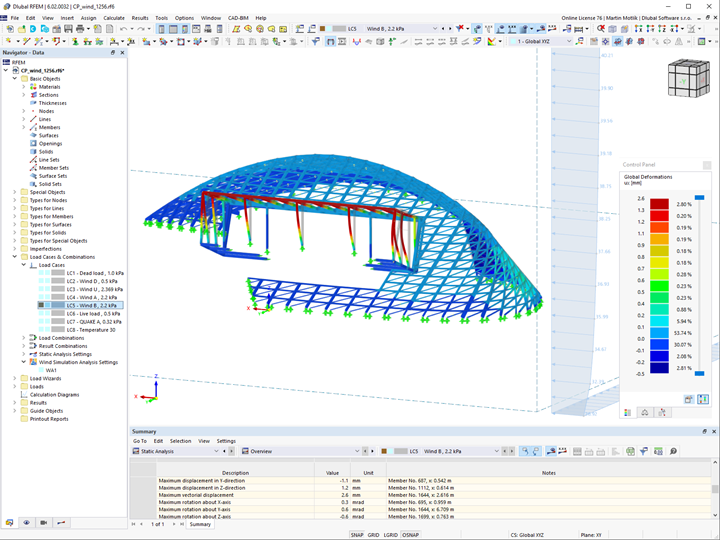

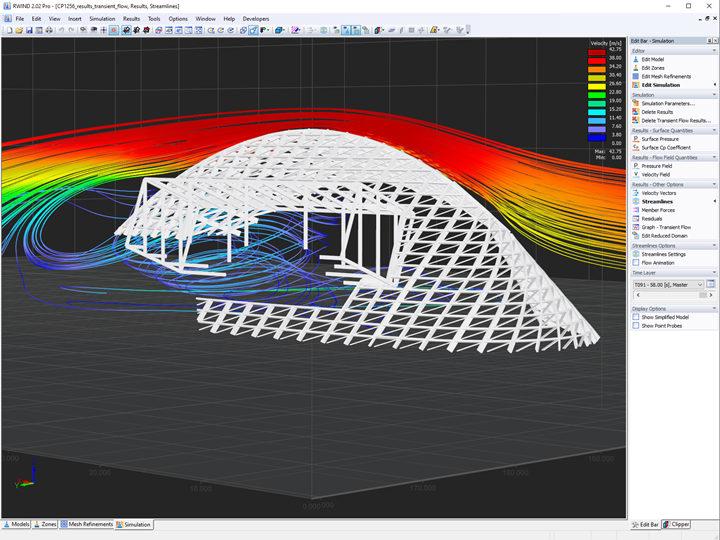

Données du modèle de la structure de la façade
Modèle
Huana Engineering Consulting (Beijing) Co., Ltd, client de longue date de Dlubal était responsable de la statique. Les calculs de structure ont été effectués dans RSTAB.
Immeuble

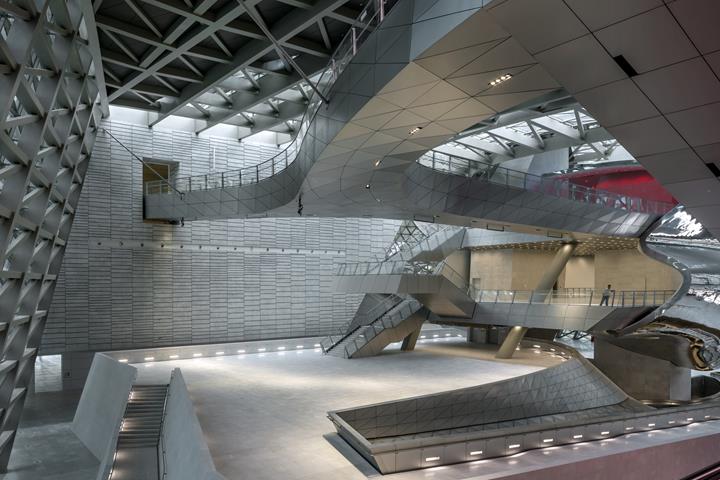

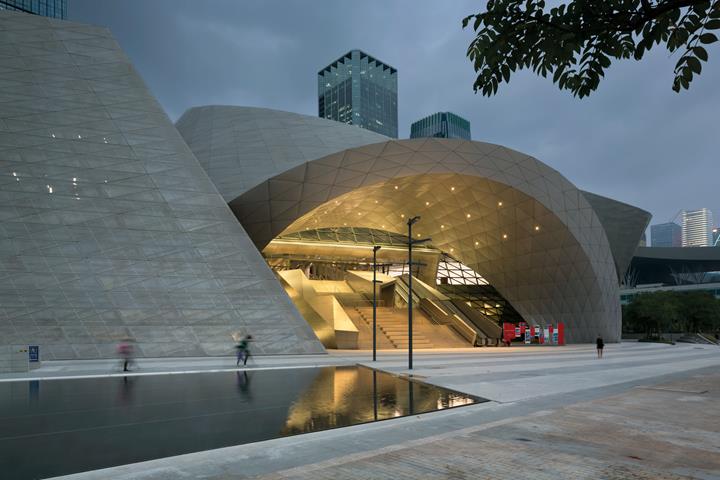

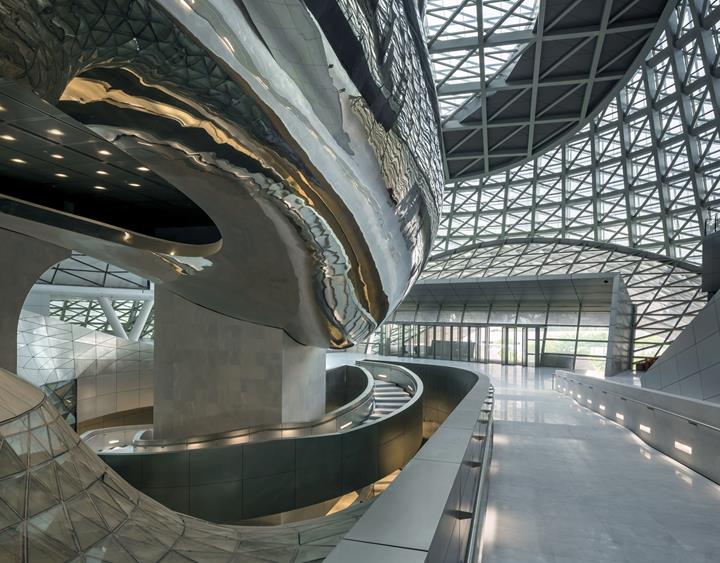

L'extérieur du bâtiment est caractérisé par divers concepts de structure de surface, ainsi que par des coupes, des fentes et des vides. La structure est complexe, absolument extraordinaire et impressionne par son aspect futuriste et son impact visuel extrêmement fort. L'aménagement intérieur clair et ouvert, combiné aux jeux d'ombre et de lumière, constitue un motif idéal pour les photos artistiques.
Le musée de l'urbanisme au nord utilise une variété de nouvelles technologies et d'installations de pointe pour démontrer les réalisations en matière d'urbanisme et de développement de Shenzhen. Le musée d'art contemporain se trouve au sud.

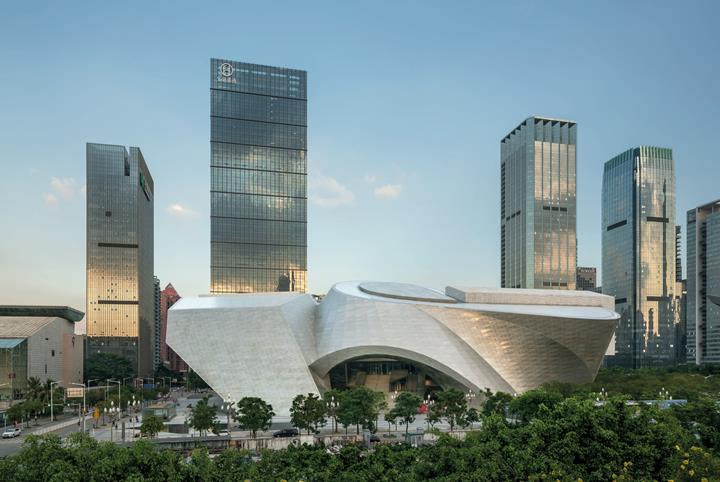

L'ensemble du musée est un bâtiment de 50 m de haut avec deux sous-sols et cinq étages au-dessus du sol, avec une surface totale de construction de 87 869 m². Les deux musées flottent au-dessus de l'immense structure du podium et sont entourés d'une vaste enveloppe. Le coût total de l'ouvrage est d'environ 222 millions d'euros.
structure

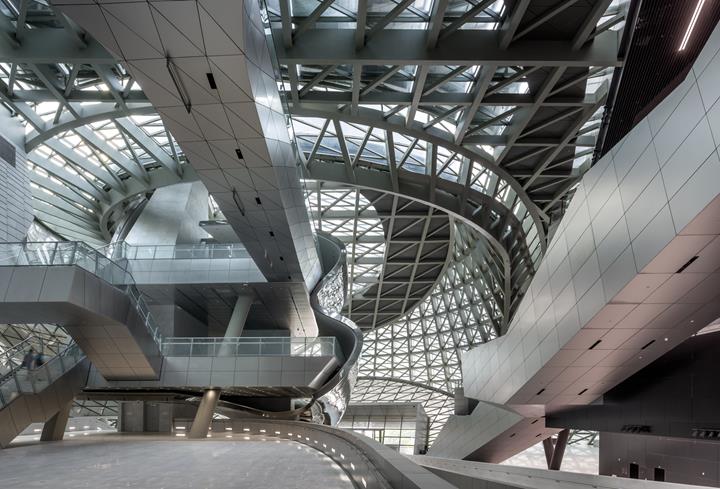

Sous le premier étage, le projet est une construction à ossature et à disques en béton armé, au-dessus de la structure est divisée en deux grandes structures - la structure en acier de l'enveloppe du bâtiment et la structure principale de la zone autour de la tour. La structure en acier de la peau extérieure est un ensemble poutre-poteau d'un étage reposant sur une coque avec un réseau de polyèdres ; la structure de l'étage est principalement une combinaison de poutres en treillis d'acier et de dalles de plafond en béton armé, et parfois également des assemblages poutre-plaque en béton armé.
Adresse du projet
N° 184, rue Fuzhong, rue LianhuaMots-clés
