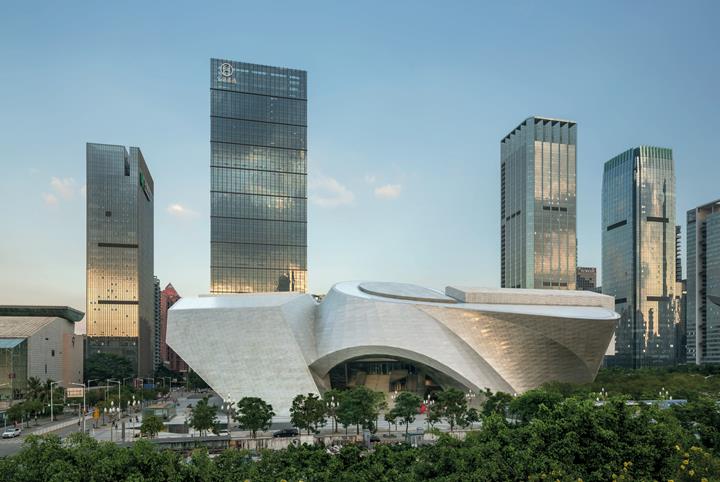

Muzeum MOCAPE v Šen-čenu, Čína

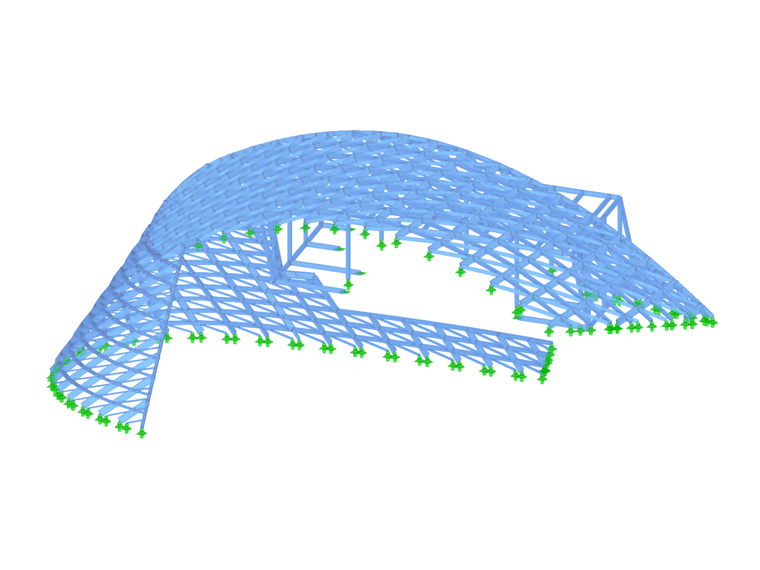

Údaje o modelu fasádní konstrukce

• Délka: ~ 63,0 m
• Šířka: ~ 39,5 m
• Výška: ~ 23,0 m
• Počet uzlů: 695
• Počet prutů: 1520
• Počet průřezů: 5

Model

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

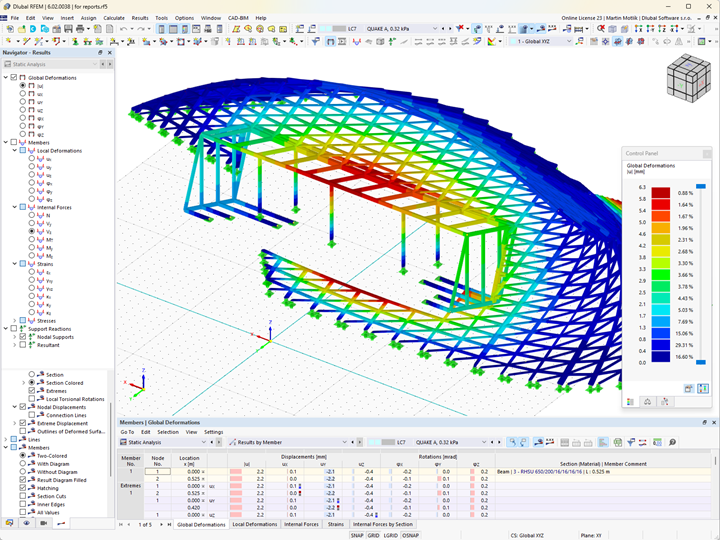

Model | Fasádní konstrukce | Muzeum MOCAPE v Šen-čenu, Čína

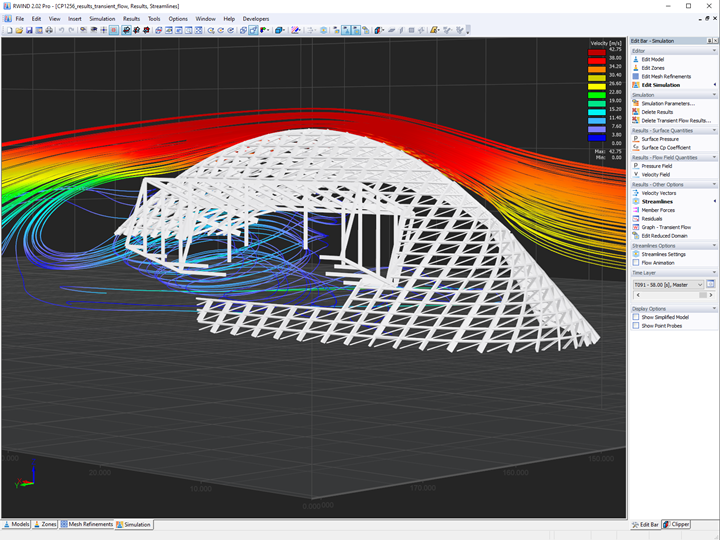

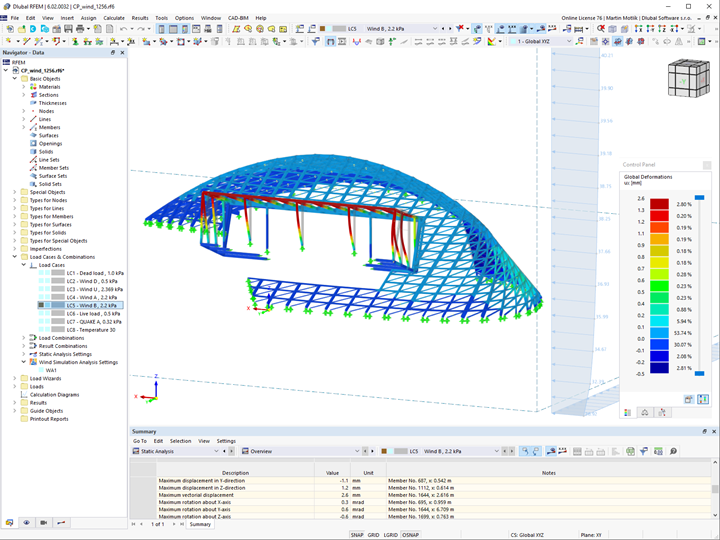

Společnost Huana Engineering Consulting (Peking) Co., Ltd., která je dlouholetým zákazníkem společnosti Dlubal Software, převzala odpovědnost za statickou analýzu. Statické výpočty přitom provedla v programu RSTAB.

Konstrukce

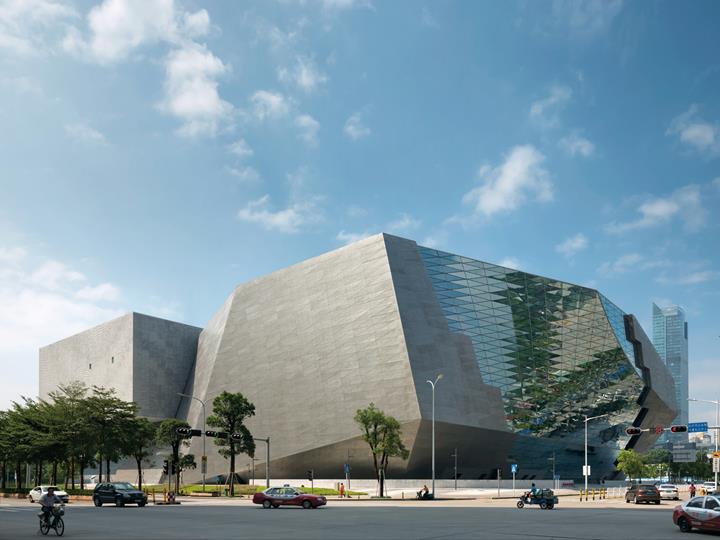

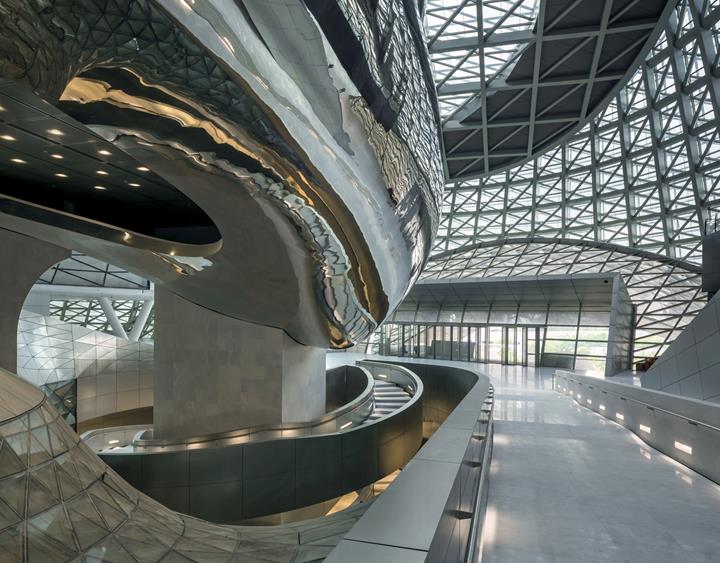

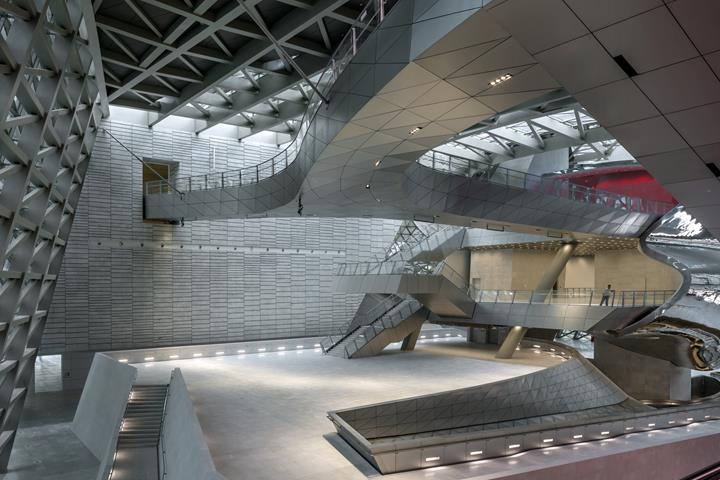

Vnější část budovy vykazuje různé koncepce povrchové struktury, řezy, členění a dutiny. Konstrukce je složitá, naprosto mimořádná a zaujme svým futuristickým vzhledem a nanejvýš silným vizuálním účinkem. Jasné a otevřené uspořádání interiéru je v kombinaci se hrou světla a stínu ideálním motivem pro umělecké fotografie.

Muzeum urbanistického plánování na severní straně využívá řadu nových technologií a pokročilých zařízení k předvedení úspěchů v oblasti plánování výstavby a rozvoje města Šen-čen. Na jižní straně se nachází Muzeum současného umění.

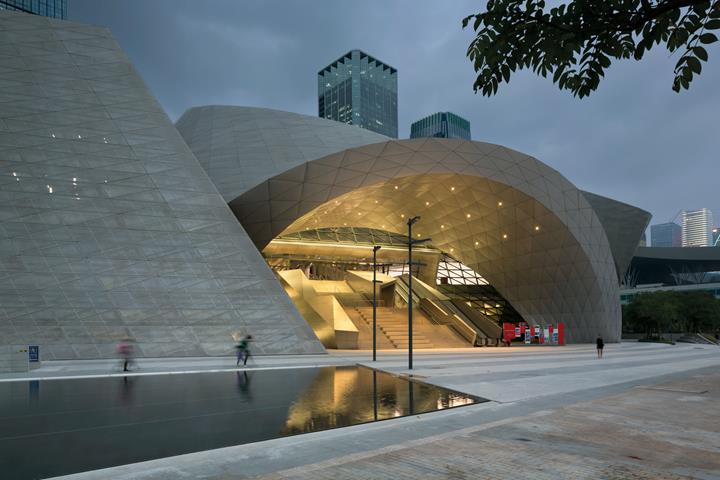

Celé muzeum je 50 m vysoká budova se dvěma podzemními podlažími a pěti nadzemními podlažími o celkové zastavěné ploše 87 869 m². Obě muzea se vznášejí nad masivní pódiovou konstrukcí a obklopuje je velkoprostorová skořepina. Celkové náklady na stavbu činí asi 222 milionů eur.

Konstrukce

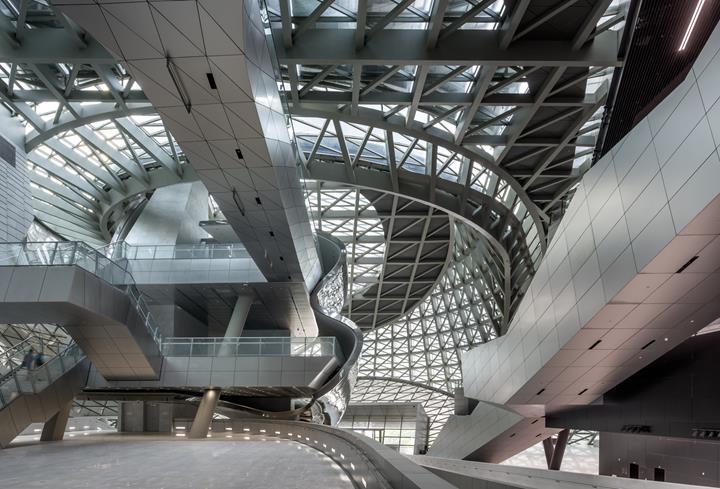

Pod prvním nadzemním podlažím se nachází železobetonová rámovo-stěnová konstrukce, nad kterou je konstrukce rozdělena do dvou velkých nosných konstrukcí - ocelové konstrukce pláště budovy a hlavní nosné konstrukce v oblasti okolo věže. Ocelovou konstrukci vnějšího pláště tvoří jednopodlažní soustava nosníků a sloupů, která je založena na skořepině s mnohostěnnou sítí; podlažní konstrukce je složena převážně z ocelových příhradových nosníků a stropních desek ze železobetonu a místy také ze spojených nosníků a desek ze železobetonu.
