Museo MOCAPE a Shenzhen, Cina

Il Museum of Contemporary Art & Planning Exhibition (MOCAPE) di Shenzhen è costituito da due parti indipendenti e organicamente unificate. Due sedi sono combinate in un unico edificio: il Museum of Contemporary Art (MOCA) e il Planning Exhibition (PE).

499x

Struttura di facciata in acciaio

Huana Engineering Consulting (Pechino) Co., Ltd., cliente Dlubal di lunga data, era responsabile dell'analisi strutturale. I calcoli strutturali sono stati eseguiti con RSTAB.

Costruzione

L'esterno dell'edificio è progettato con i concetti di trama, taglio, fissione e vuoto. La struttura è complessa, assolutamente straordinaria, e colpisce per il suo aspetto futuristico e il suo impatto visivo estremamente forte. Lo spazio interno chiaro e aperto, combinato con l'intreccio di luci e ombre, è perfetto per foto artistiche.

L'Urban Planning Museum si trova sul lato nord e utilizza una varietà di nuove tecniche e strutture avanzate per dimostrare i risultati conseguiti nella pianificazione urbana e nello sviluppo di Shenzhen. Il Museum of Contemporary Art è situato sul lato sud.

L'intero museo è un edificio alto 50 m con due piani interrati e cinque piani fuori terra, con un'area totale di costruzione di 87869 m². Entrambi i musei "galleggiano" sopra il massiccio edificio del podio e sono circondati da un ampio involucro edilizio. Il costo totale della costruzione è di circa 222 milioni di euro.

sistema strutturale

Il progetto è una struttura a telaio-parete di taglio in calcestruzzo armato sotto il primo piano e sopra di esso è divisa in due principali sistemi strutturali - il rivestimento esterno in acciaio e il sistema strutturale principale della torre. Il rivestimento esterno in acciaio è una struttura monopiano con un intreccio travi-colonne che forma guscio a maglia poliedrica complessa; il sistema dei solai è principalmente una combinazione di travi reticolari in acciaio e solette in calcestruzzo armato e localmente un solaio costituito di travi in calcestruzzo armato.

Posto

No. 184, Fuzhong Road, Lianhua Street

Distretto di Futian

Shenzhen, Cina

Committente	Ufficio municipale della cultura di Shenzhen
Architetto	Huasen Architecture and Engineering Design Consulting Co., Ltd. www.huasen.com.cn Coop Himmelb (l) au www.coop-himmelblau.at
Analisi strutturale	Huana Engineering Consulting (Pechino) Co., Ltd. (SuP Ingenieure GmbH) www.sup-net.en B+G Ingenieure Bollinger + Grohmann GmbH www.bollinger-grohmann.com

Specifiche del progetto

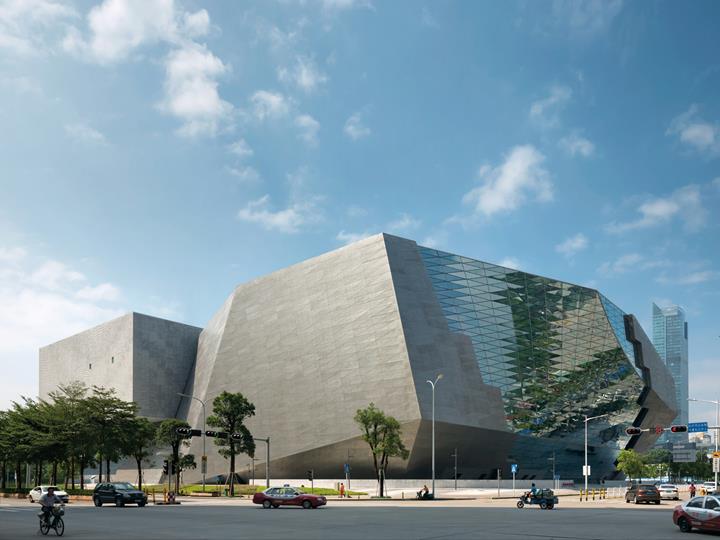

Museum of Contemporary Art & Planning Exhibition (MOCAPE) di Shenzhen (© Duccio Malagamba)

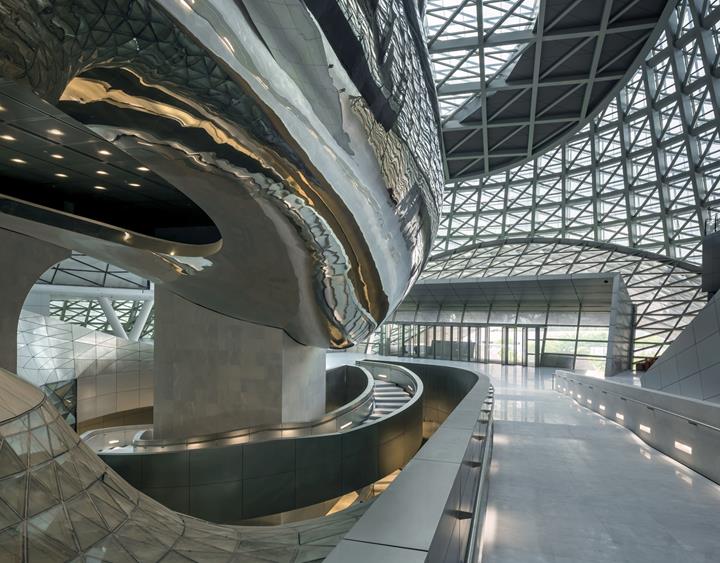

Area d'ingresso (© Duccio Malagamba)

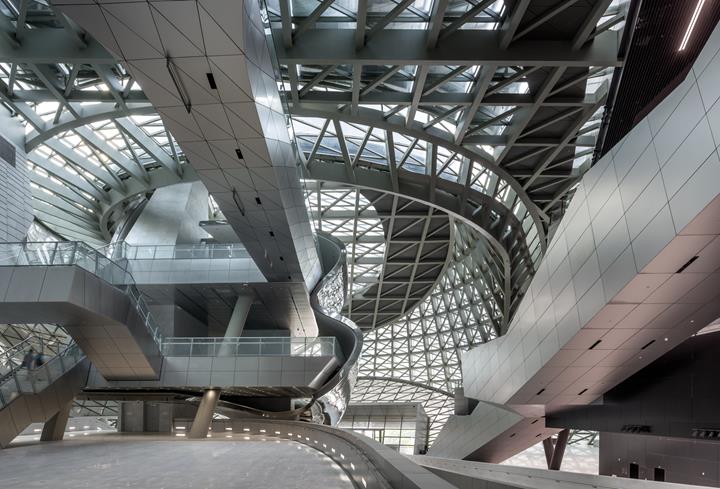

Vista delle strutture reticolari (© Duccio Malagamba)

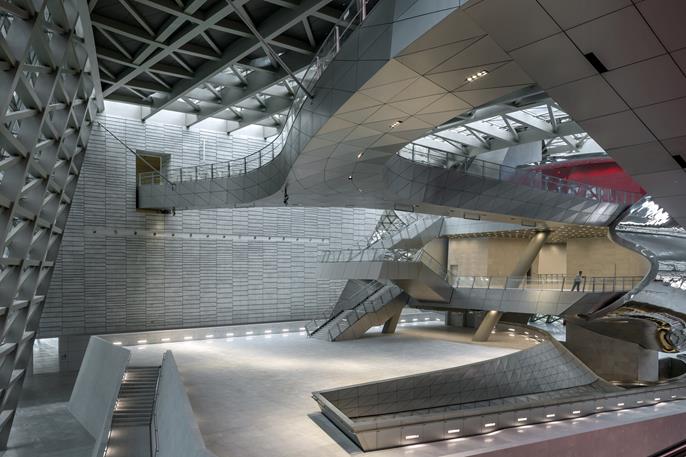

Vista degli interni (© Duccio Malagamba)

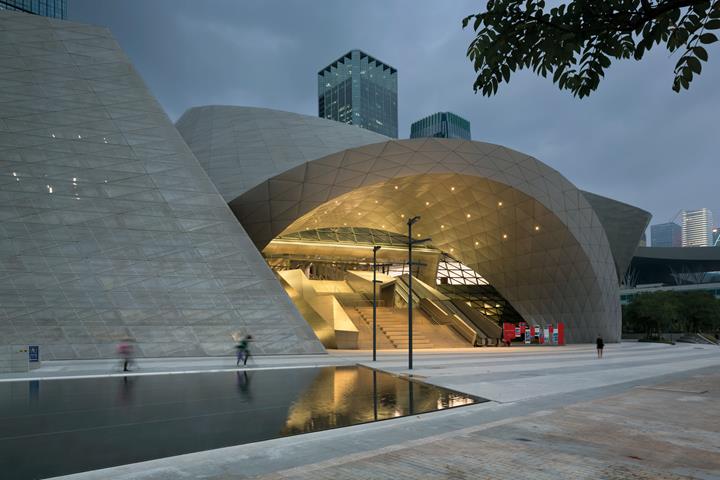

Vista frontale (© Duccio Malagamba)

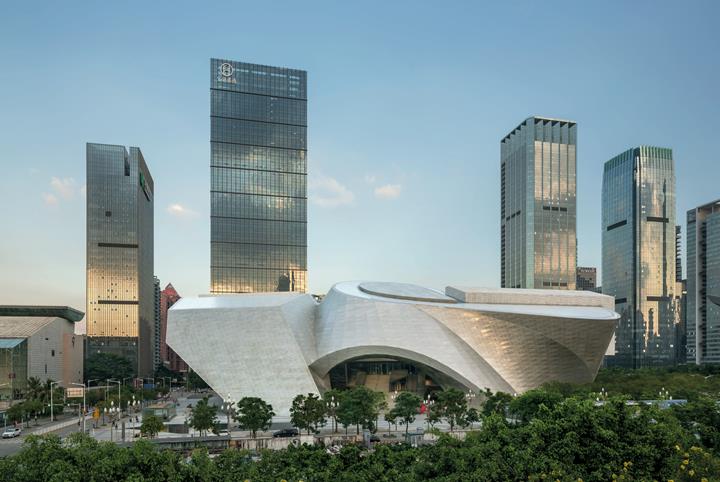

Museo MOCAPE nel cuore di Shenzhen (© Duccio Malagamba)

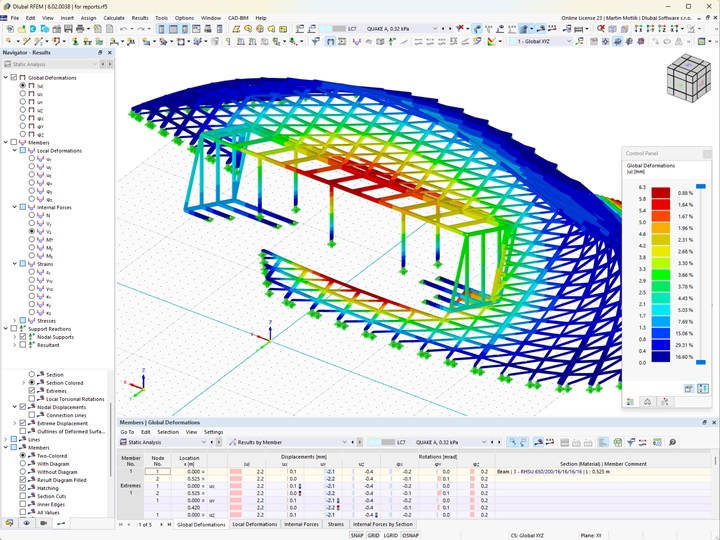

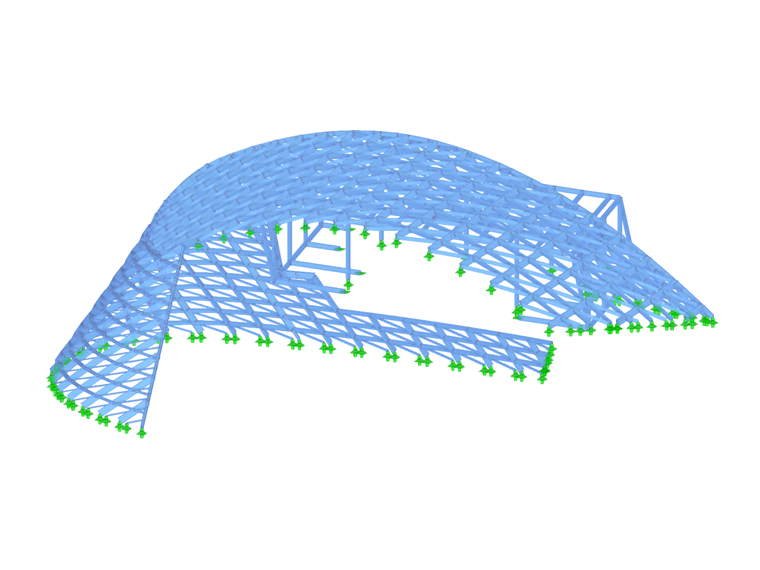

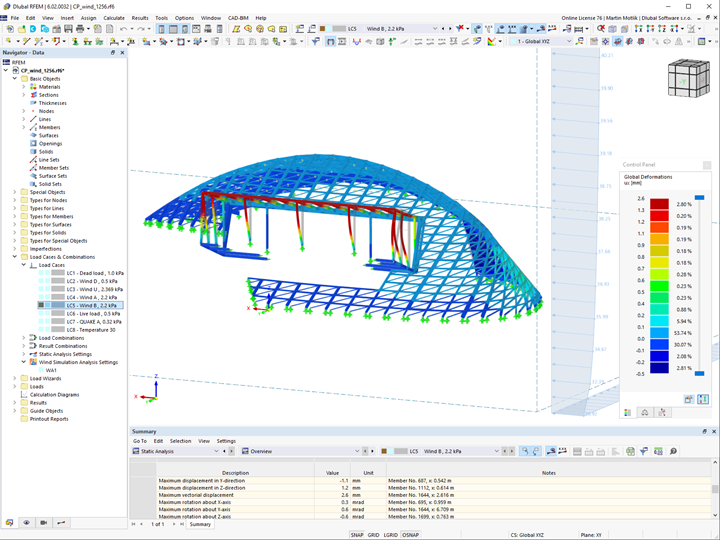

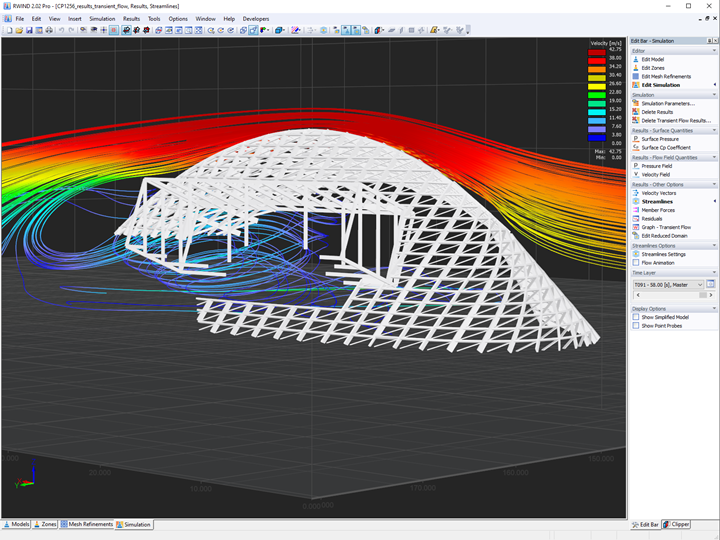

Modello parziale della facciata in RFEM | © Huana Engineering Consulting (Pechino) Co., Ltd.

Dati del modello

Numero di nodi 695

Numero di linee 1520

Numero di aste 1520

Numero di superfici 0

Numero di solidi 0

Numero di casi di carico 8

Nr. di combinazioni di carico 32

Nr. di combinazioni di risultati 1

Peso totale 448,675 t

Dimensioni 63.002 x 22.719 x 39.095 m
