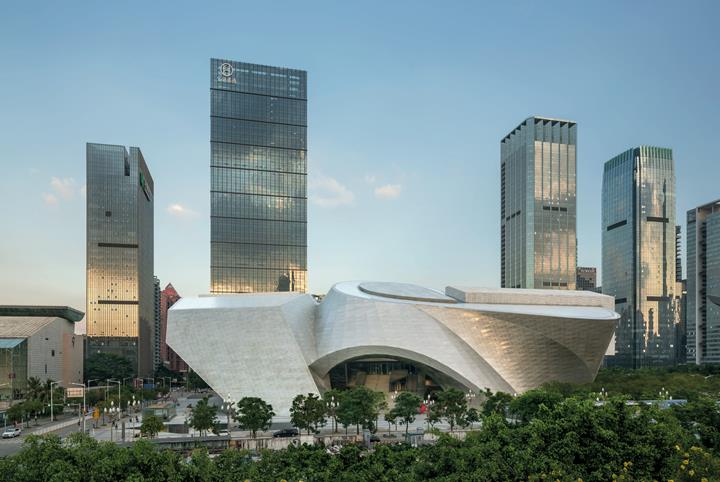

Muzeum MOCAPE w Shenzhen, Chiny

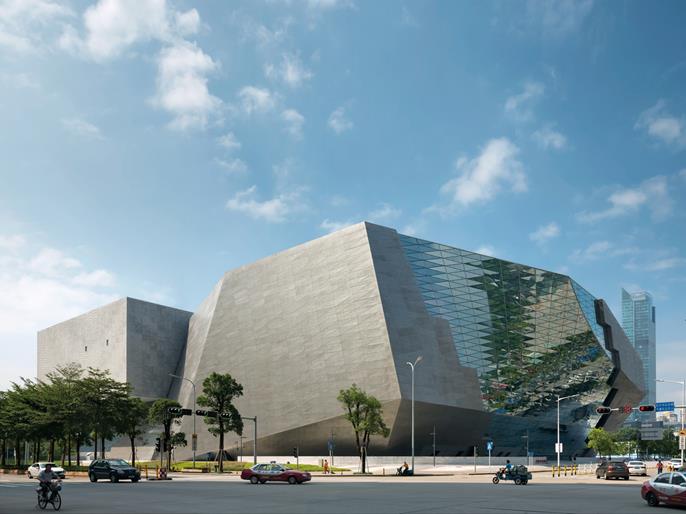

Muzeum Sztuki Współczesnej i Planowania (MOCAPE) w Shenzhen składa się z dwóch oddzielnych części połączonych organiczną architekturą. W jednej konstrukcji połączone są dwa oddzielne obiekty: Muzeum Sztuki Współczesnej (MOCA) i Wystawa Planowania (PE).

Wieloletni klient Dlubal, Huana Engineering Consulting (Beijing) Co., Ltd. był odpowiedzialny za analizę statyczno-wytrzymałościową. Obliczenia konstrukcyjne przeprowadzono w programie RSTAB.

Budynek

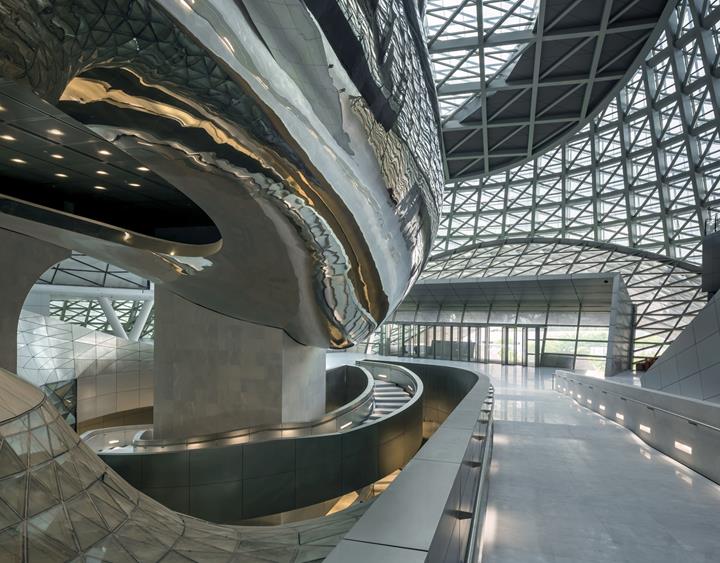

Zewnętrzna część budynku charakteryzuje się różnymi koncepcjami struktury powierzchni, a także wycięciami, szczelinami i pustkami. Konstrukcja jest złożona, absolutnie niezwykła i imponuje swoim futurystycznym wyglądem i niezwykle silnym efektem wizualnym. Przejrzysta i otwarta aranżacja wnętrza w połączeniu z grą światła i cienia jest idealnym motywem dla artystycznych zdjęć.

Muzeum Planowania Urbanistycznego zlokalizowane w części północnej wykorzystuje różnorodne nowe technologie i zaawansowane urządzenia, aby zademonstrować osiągnięcia w zakresie urbanistyki i rozwoju miasta Shenzhen. Muzeum Sztuki Współczesnej znajduje się w części południowej.

Całe muzeum to budynek o wysokości 50 m, dwóch kondygnacjach piwnicznych i pięciu kondygnacjach nadziemnych, o łącznej powierzchni zabudowy 87 869 m². Obydwa muzea unoszą się nad ogromną konstrukcją podium i są otoczone szeroko rozciągniętą bryłą budynku. Całkowity koszt budowy to ok. 222 mln euro.

Układ konstrukcyjny

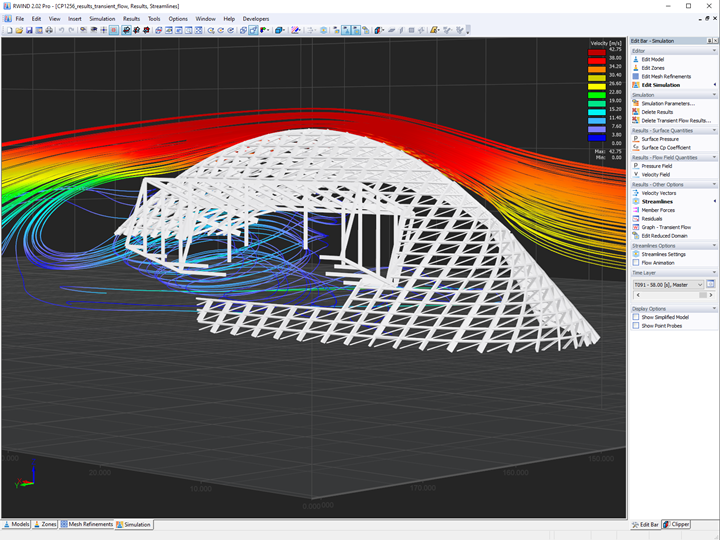

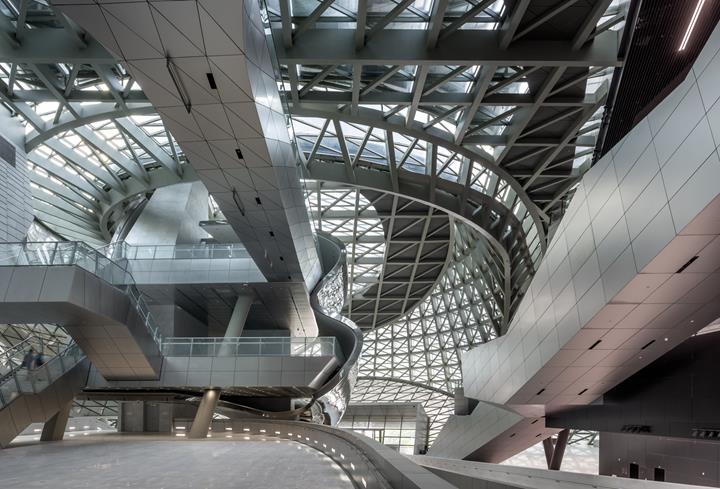

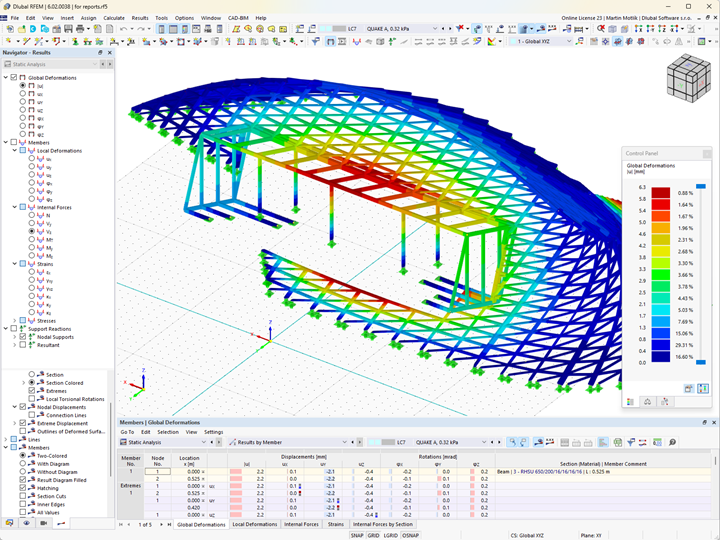

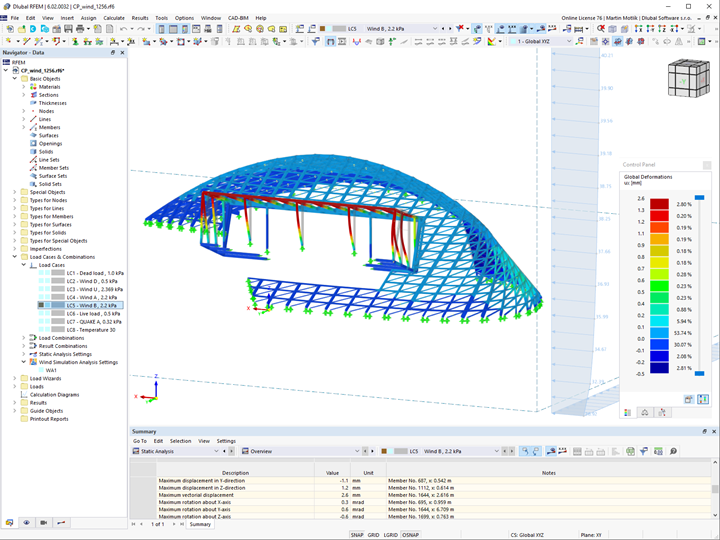

Poniżej pierwszej kondygnacji znajduje się żelbetowa konstrukcja szkieletowo-płytowa, powyżej konstrukcja podzielona jest na dwie duże konstrukcje - stalową konstrukcję poszycia zewnętrznego i główną konstrukcję obszaru wokół wieży. Stalowa konstrukcja poszycia zewnętrznego to jednokondygnacyjny zespół dźwigarowo-słupowy o konstrukcji szkieletowej i strukturze wielościanu; Kondygnacja to głównie połączenie stalowych dźwigarów kratowych i żelbetowych płyt stropowych, a miejscami również żelbetowych połączeń dźwigar-płyta.

Miejsce 184, Fuzhong Road, Lianhua Street
Futian District
Shenzhen, Chiny
Zarządzanie projektem Shenzhen Municipal Culture Bureau
Architekt

Huasen Architecture and Engineering Design Consulting Co., Ltd.
www.huasen.com.cn
Coop Himmelb (l) au
www.coop-himmelblau.at

Analiza statyczno-wytrzymałościowa

Huana Engineering Consulting (Pekin) Co., Ltd.
(SuP Ingenieure GmbH)
www.sup-net.de
B + G Ingenieure Bollinger + Grohmann GmbH
www.bollinger-grohmann.com



Specyfikacja projektu

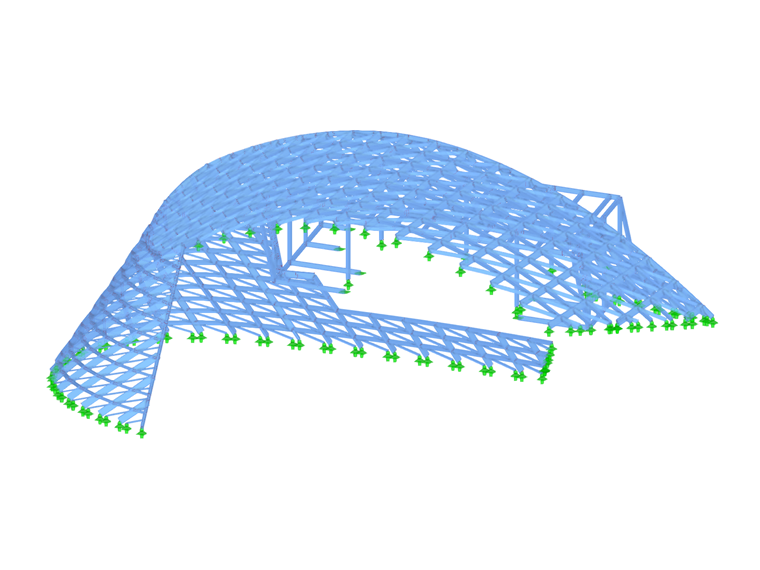

Dane modelu

Liczba węzłów 695
Liczba linii 1520
Liczba prętów 1520
Liczba powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 8
Ilość KO 32
Liczba kombinacji wyników 1
Ciężar całkowity 448,675 t
Wymiary (metryczne) 63,002 x 22,719 x 39,095 m
Wymiary (imperialne) 206.7 x 74.54 x 128.26 feet
