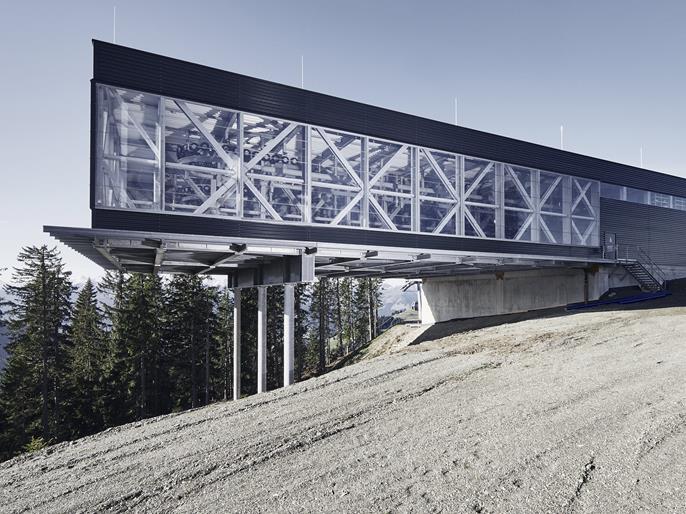

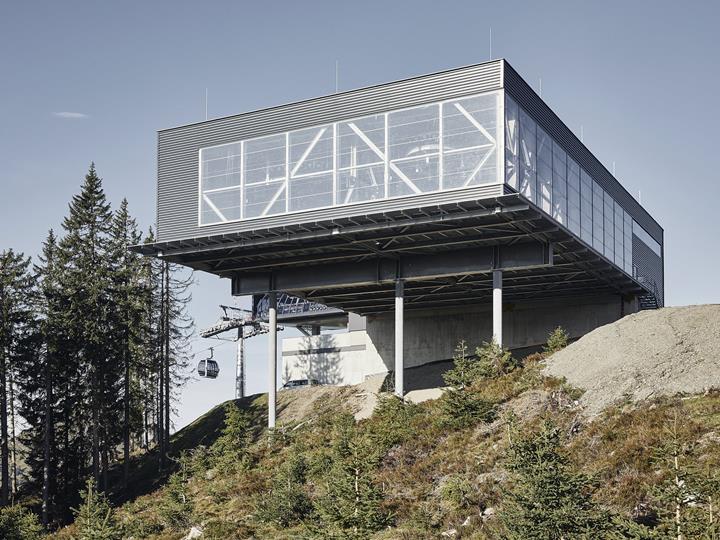

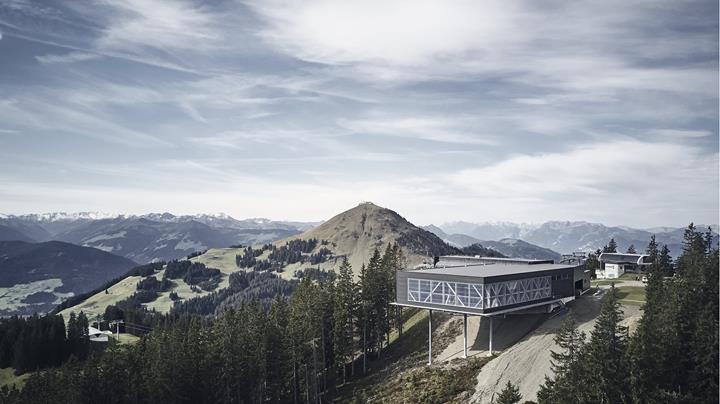

Верхняя станция/Гараж Zinsbergbahn, Бриксен-им-Тале, Австрия

Данные о модели

• Длина: ~ 67,5 м
• Ширина: ~ 35,5 м
• Высота: ~ 21,5 м
• Количество узлов: 1258
• Количество стержней: 1982
• Количество сечений: 55

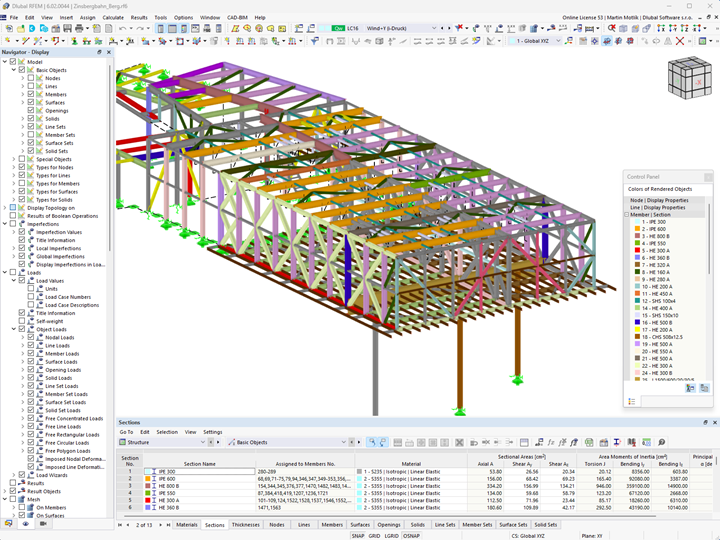

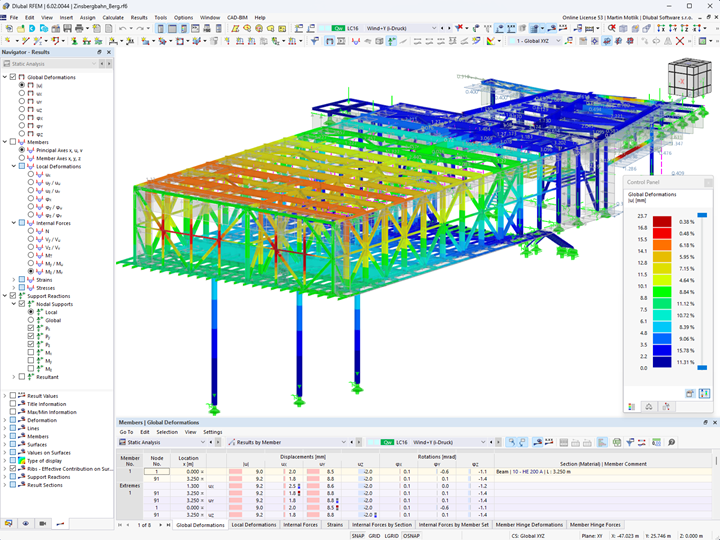

Модель

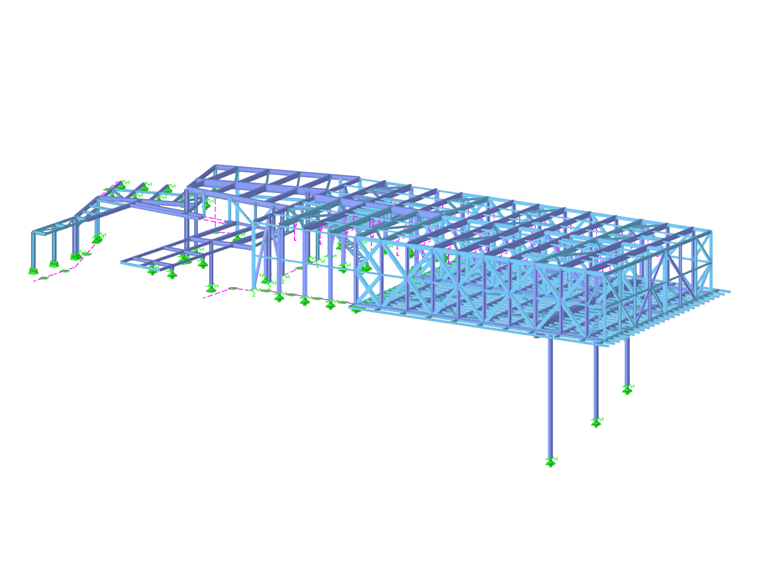

3D Модель

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

Модель | Верхняя станция/Гараж Zinsbergbahn, Бриксен-им-Тале, Австрия

В компании Grabner к работе приступили специалисты в области расчёта, проектирования, производства, логистики и монтажа, чтобы реализовать этот проект наилучшим образом.

Строительство и монтаж

Архитектурно привлекательный 30-метровый консольный гаражный зал, опирающийся только на 3 колонны, представлял собой проблему на всех этапах проектирования. Длинная консоль в сочетании с высокими ветровыми нагрузками и предельно допустимыми деформациями, установленными производителем оборудования, представляли собой сложнейшие задачи, которые необходимо было решить.

С технической точки зрения использование больших сварных ферм было бы проще, но они не подходили для транспортировки и монтажа. Поэтому специалисты Grabner Stahlbau решили разработать отдельные компоненты конструкции, подходящие для монтажа и для всех этапов транспортировки, но при этом отвечающие конструктивным требованиям по деформации.

Эти требования привели к очень строгим ограничениям допусков при производстве, к специальной концепции монтажа с дополнительными опорами и к специально созданным площадкам для платформ на крутых склонах. Они были размещены с помощью шагающих экскаваторов и кранов так, чтобы компоненты конструкций могли быть установлены безопасно и вовремя на высоте 30 метров над землей.
