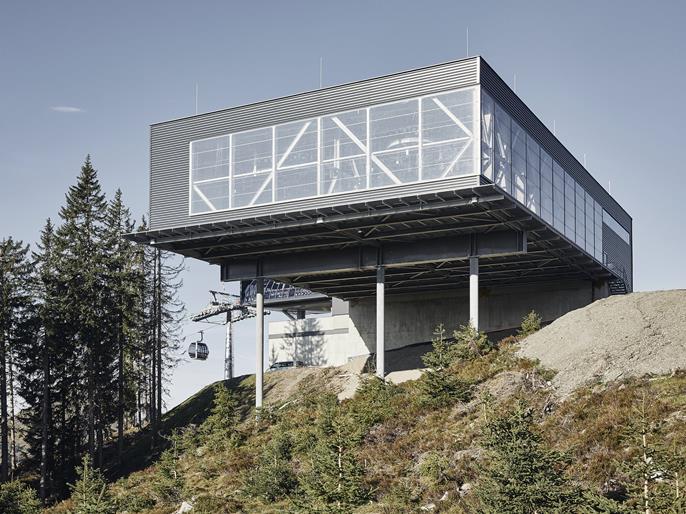

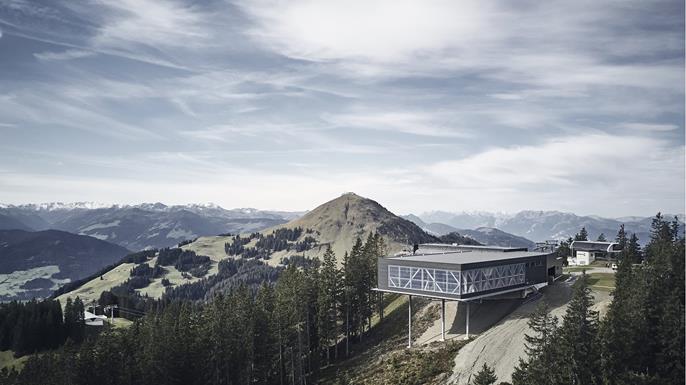

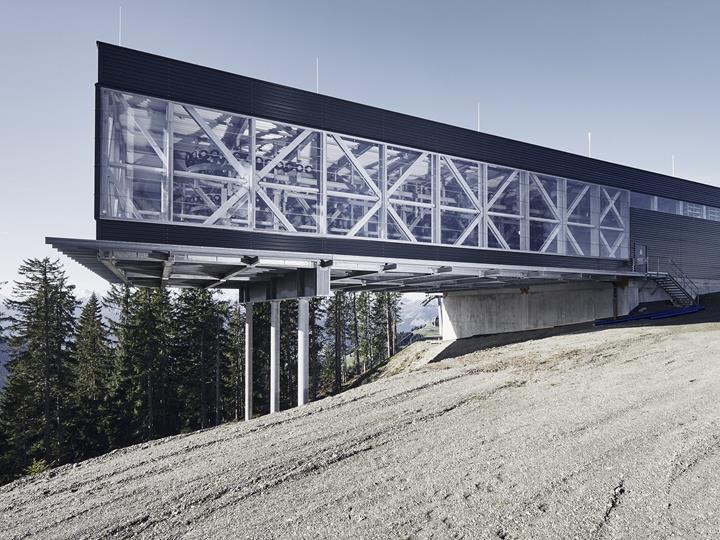

Horní stanice/garážová hala lanovky Zinsbergbahn, Brixen im Thale, Rakousko

Projekt „Zinsbergbahn“ byl všechno, jen ne standardní, a proto musel tým Grabner Stahlbau čelit mnoha nedořešeným výzvám.

Ve společnosti Grabner se pro co nejlepší realizaci do projektu zapojili odborníci v oblasti statiky, inženýrství, výroby, logistiky i montáže.

Konstrukce a montáž

Architektonicky působivá garážová hala s 30metrovým vyložením, kterou podpírají pouze 3 sloupy, byla výzvou ve všech fázích projektu. Vysoká zatížení větrem v kombinaci s 30metrovým vyložením a s maximálními dovolenými deformačními limity výrobce systému představovaly největší výzvu, kterou bylo třeba vyřešit.

Technicky jednoduchým řešením by byly velké svařované vazníky, nebyly ovšem vhodné z hlediska dopravy a montáže. Tým Grabner Stahlbau se rozhodl vyvinout jednotlivé komponenty, které byly vyhovující pro montáž i všechny fáze přepravy, a přesto splňovaly požadavky na deformaci.

Výsledkem byly velmi náročné toleranční limity pro výrobu, speciální koncepce montáže s přídavnými podpěrami a pro tento účel vytvořené plošiny ve svažitém terénu. Ty byly umístěny za pomoci kráčivých rypadel a jeřábů tak, aby bylo možné komponenty instalovat bezpečně a ve stanoveném termínu ve výšce 30 metrů nad zemí.

Místo
Liftweg 1
6364 Brixen im Thale
Rakousko
Investor Bergbahnen Brixen im Thale AG
Liftweg 1, 6364 Brixen im Thale
Rakousko
Architektonický návrh A-B Seilbahn Planungsbüro
Aschaber Baumeister Ing. GmbH
www.ab-planung.at
Statický výpočet Grabner Stahl & Maschinenbau GmbH
www.stahlbau-grabner.at


Specifikace projektu

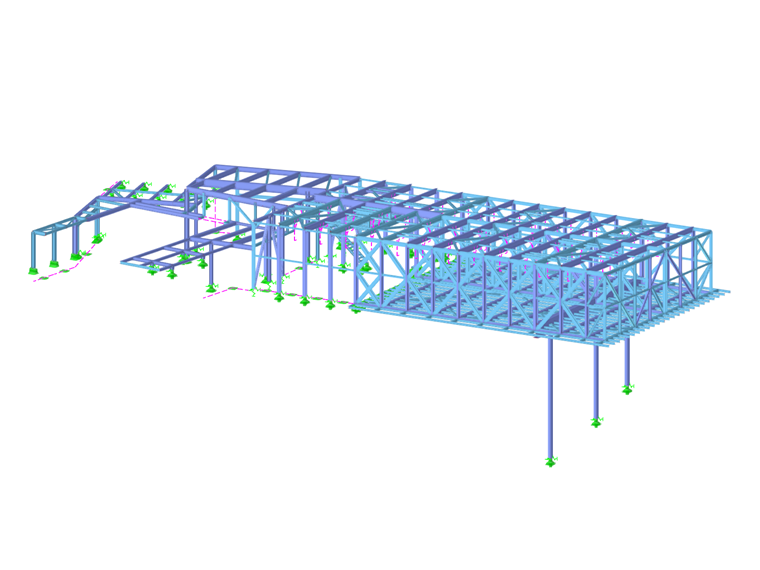

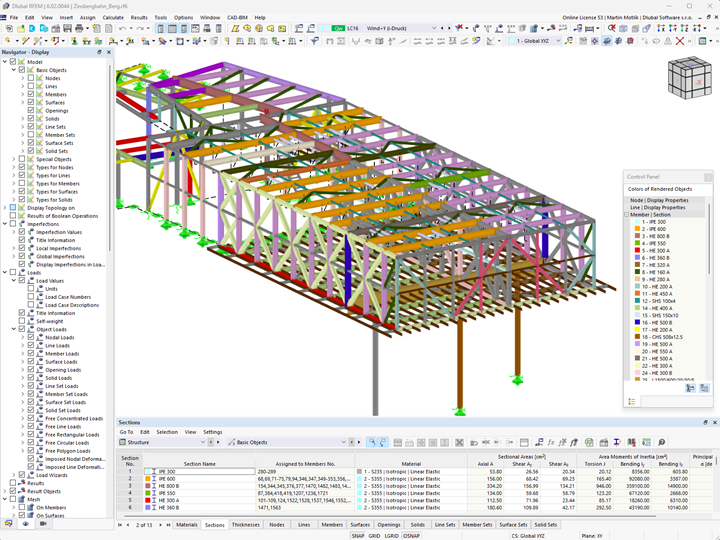

Údaje o modelu

Počet uzlů 1258
Počet linií 2115
Počet prutů 1982
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 47
Počet kombinací zatížení 3
Počet kombinací výsledků 24
Celková hmotnost 230,124 t
Rozměry 67,475 x 20,970 x 35,259 m
