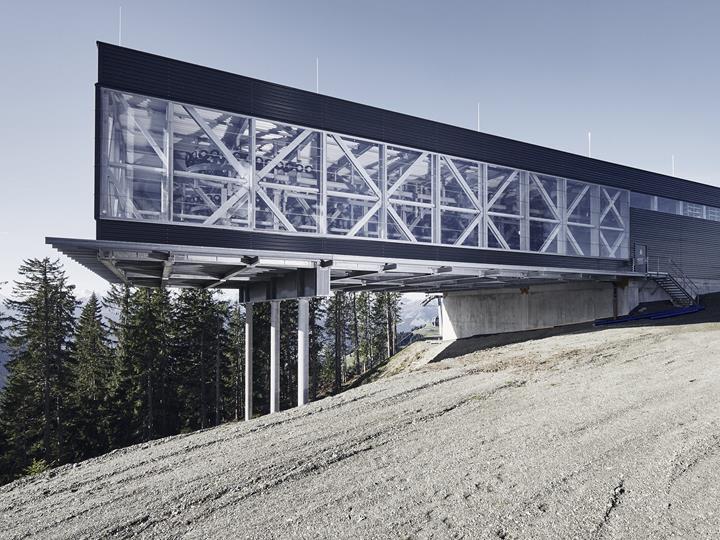

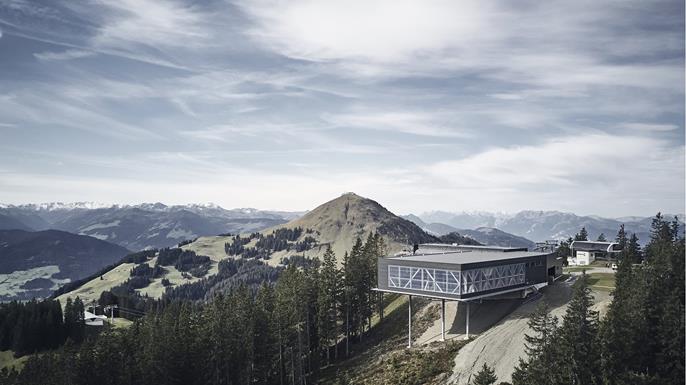

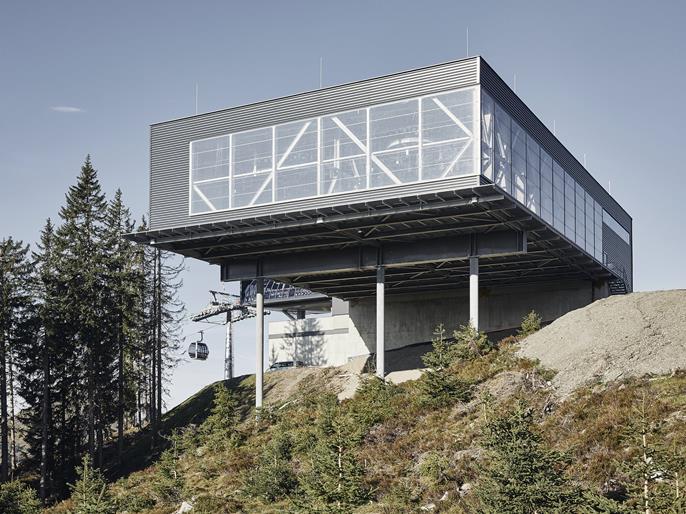

Stacja górna kolejki/hala garażowa Zinsbergbahn, Brixen im Thale, Austria

Dane modelu

• Długość: ~ 67,5 m²
• Szerokość: ~ 35,5 m
• Wysokość: ~ 21,5 m
• Liczba węzłów: 1258
• Liczba prętów: 1982
• Ilość przekrojów: 55

Model

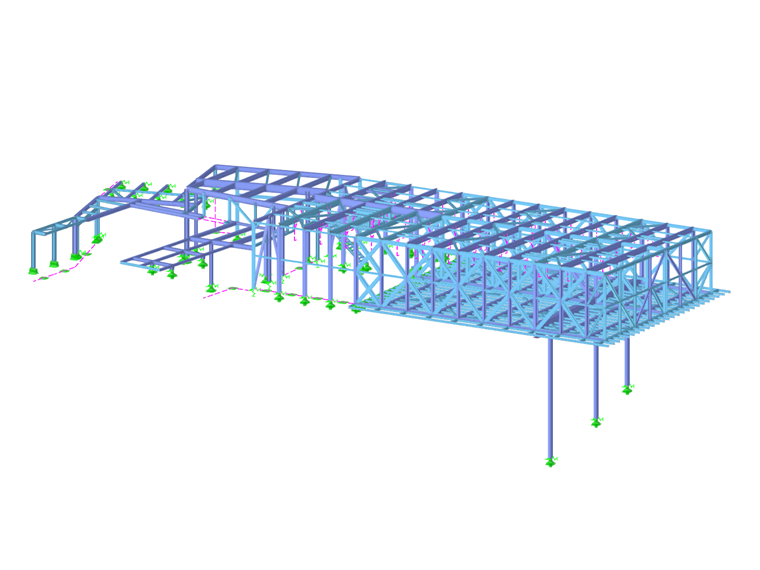

Model 3D

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

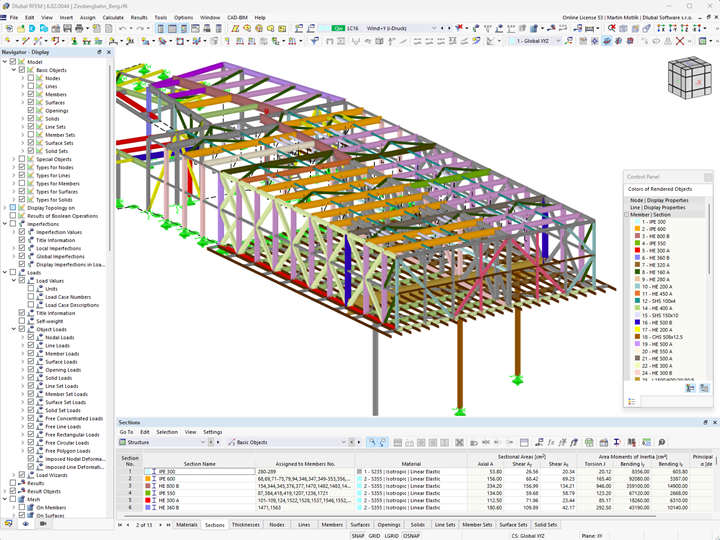

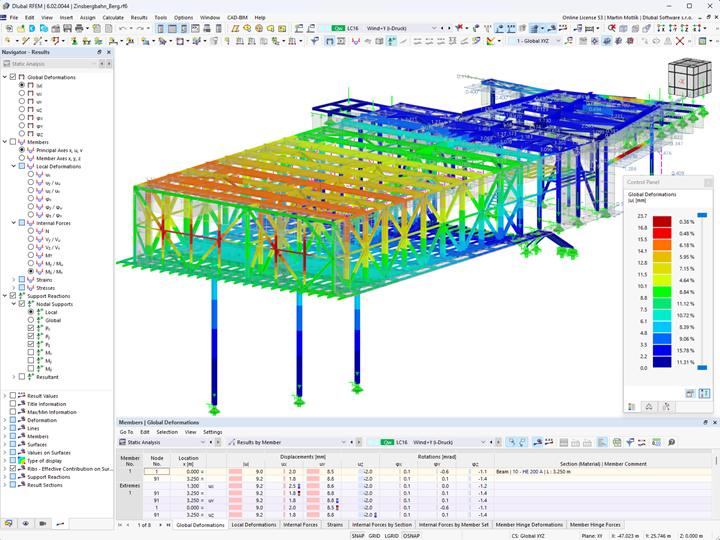

Model | Stacja górna/hala garażowa Zinsbergbahn, Brixen im Thale, Austria

W firmie Grabner specjaliści z dziedziny analizy konstrukcyjnej, inżynierii, produkcji, logistyki i montażu zwarli szyki, aby jak najlepiej zrealizować ten projekt.

Budowa i montaż

Atrakcyjna architektonicznie 30-metrowa wspornikowa hala garażowa, wsparta jedynie na 3 kolumnach, okazała się wyzwaniem we wszystkich fazach projektu. Największymi wyzwaniami były duże obciążenia wiatrem w połączeniu z 30-metrowym wspornikiem i w połączeniu z maksymalnymi dopuszczalnymi granicami odkształcenia określonymi przez producenta systemu.

Duże spawane kratownice byłyby proste z technicznego punktu widzenia, ale nie nadawałyby się do transportu i montażu. Zespół Grabner Stahlbau postanowił opracować poszczególne komponenty, które mogły zostać zmontowane i przetransportowane, a mimo to spełniały wymagania konstrukcyjne dotyczące odkształceń.

Dla produkcji oznaczało to bardzo wysokie granice tolerancji, specjalną koncepcję montażu z dodatkowymi podporami i specjalnie stworzone miejsca do ustawienia platform na pochyłym terenie. Umieszczono je za pomocą koparek kroczących i dźwigów, aby komponenty mogły zostać zainstalowane bezpiecznie i na czas, 30 metrów nad ziemią.
