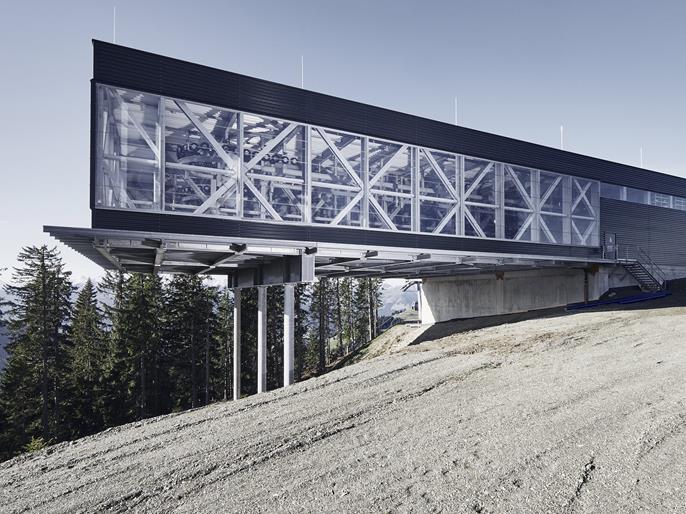

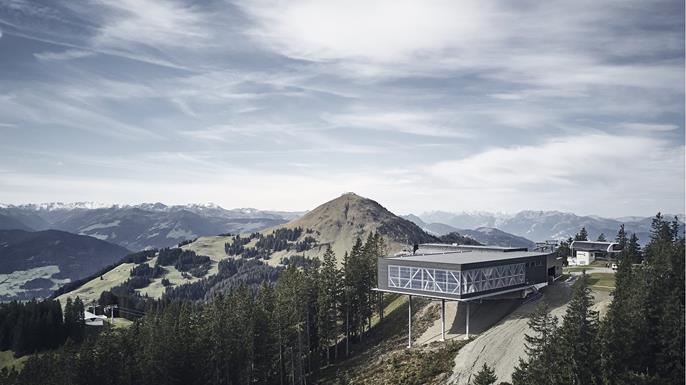

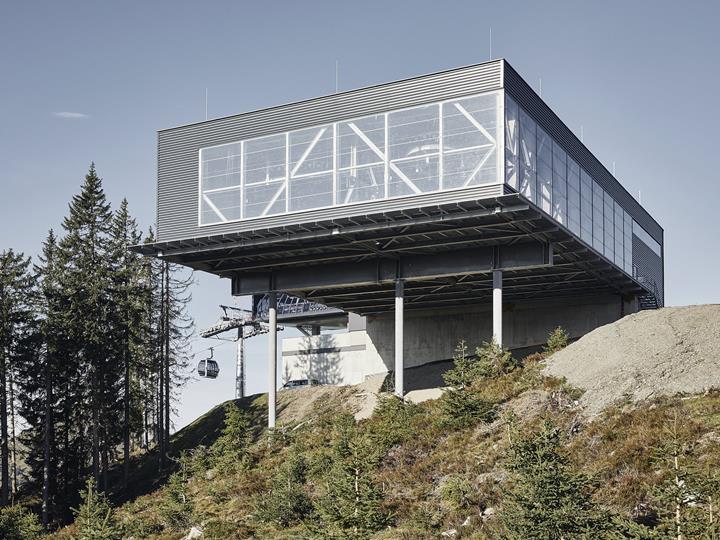

Bergstation/Garagierungshalle Zinsbergbahn, Brixen im Thale, Österreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

17. Januar 2023

001258

Österreich

RFEM

RFEM 5

Stahlbau

Das Projekt „Zinsbergbahn“ war mit Sicherheit alles andere als Standard und deshalb gab es für das Team von Grabner Stahlbau viele ungeklärte Herausforderungen zu lösen.

Bauherr Bergbahnen Brixen im Thale AG
Liftweg 1, 6364 Brixen im Thale
Österreich
Architekt A-B Seilbahn Planungsbüro
Aschaber Baumeister Ing. GmbH
www.ab-planung.at
Tragwerksplanung Grabner Stahl & Maschinenbau GmbH
www.stahlbau-grabner.at

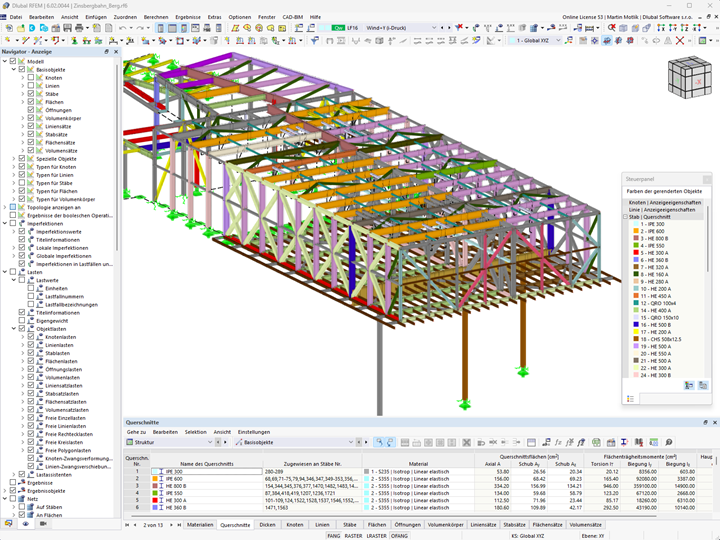

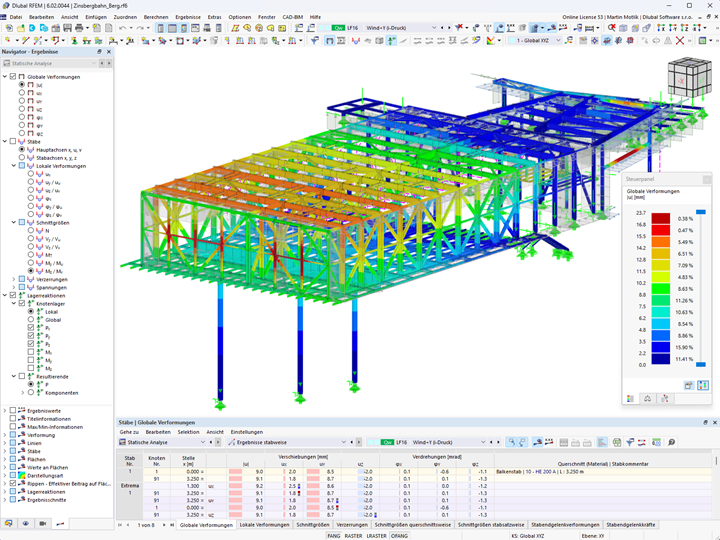

Modelldaten

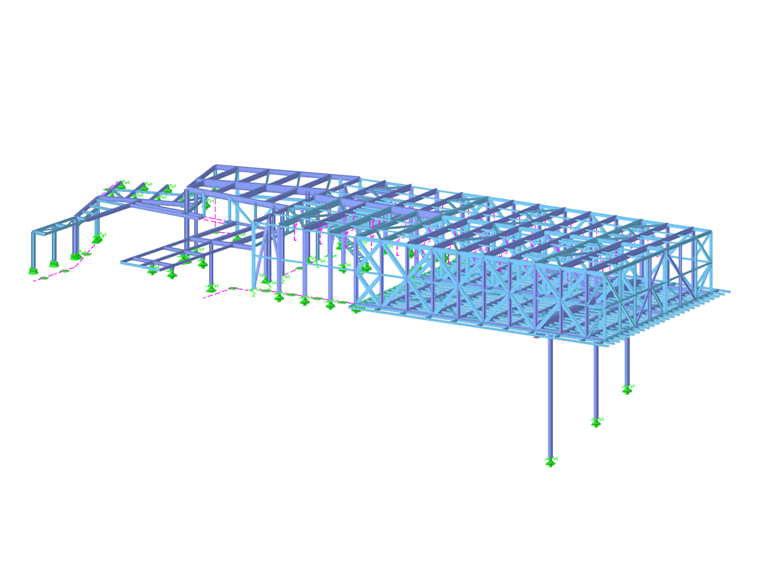

Modell

So machten sich bei Grabner die Spezialisten in der Statik, dem Engineering, der Produktion, der Logistik und der Montage an die Arbeit, um dieses Projekt bestens zu realisieren.

Konstruktion und Montage

Die architektonisch ansprechende und 30 Meter frei auskragende Garagierungshalle, die nur durch 3 Stützen getragen wird, stellte sich in allen Phasen des Projektes als Herausforderung dar. Die hohen Windlasten gepaart mit der 30 Meter Auskragung, in Verbindung mit den maximal zulässigen Verformungsgrenzen des Anlagenbauers waren die größten Herausforderungen, die es zu lösen galt.

Technisch einfach wären große geschweißte Fachwerke gewesen, die aber für den Transportweg und die Montage ungeeignet gewesen wären. So entschied sich das Team von Grabner Stahlbau, Einzelbauteile zu entwickeln, die für die Montage und für alle Phasen des Transportweges geeignet waren, aber trotzdem den statischen Anforderungen an die Verformung erfüllten.

Für die Produktion resultierten daraus sehr anspruchsvolle Toleranzgrenzen, ein besonderes Montagekonzept mit Zusatzstützen und eigens geschaffenen Standflächen für die Steiger im abschüssigen Gelände. Diese wurden mit Schreitbaggern und Kränen positioniert, sodass die Bauteile 30 Meter über Boden sicher und termingerecht montiert werden konnten.

Projekt-Standort

Liftweg 1
6364 Brixen im Thale
Österreich

Schlüsselwörter

Seilbahn Seil Stahlbau
