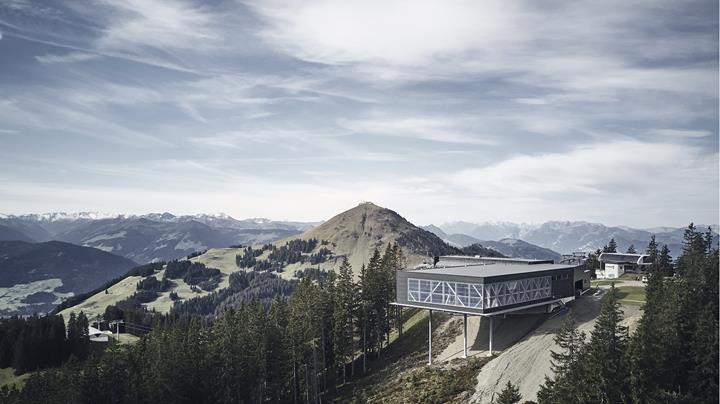

Estação de montanha/garagem Zinsbergbahn, Brixen im Thale, Áustria

O projeto "Zinsbergbahn" foi tudo menos convencional, colocando a equipa da Grabner Stahlbau perante vários desafios que teve de resolver.

Os especialistas da Grabner em análise estática, engenharia, produção, logística e montagem puseram mãos à obra para realizar este projeto da melhor forma possível.

Estrutura e montagem

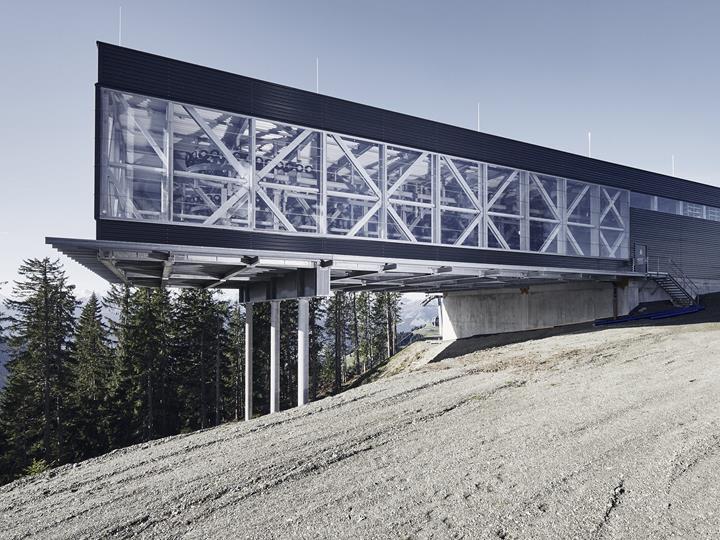

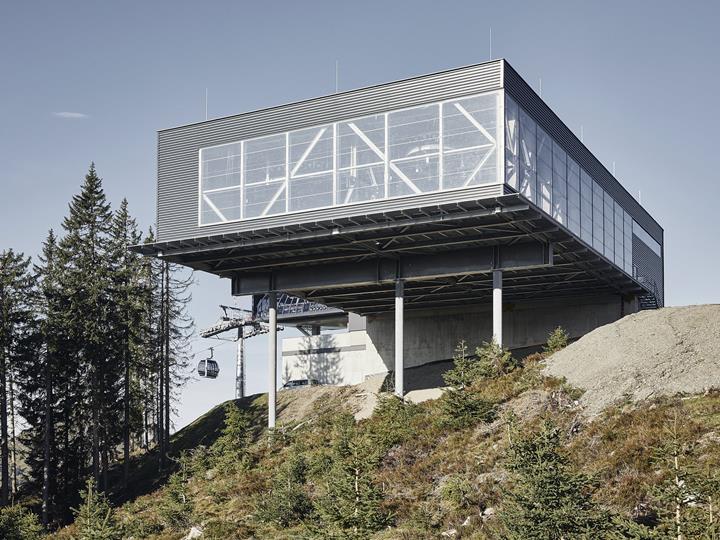

O átrio da garagem em consola, com 30 metros de comprimento e suportado apenas por 3 pilares, foi um desafio em todas as fases do projeto. As cargas de vento elevadas combinadas com a consola de 30 metros, em conjugação com os limites de deformação máxima admissível do fabricante do equipamento, foram os maiores desafios que tiveram de ser resolvidos.

Tecnicamente, seria mais simples a utilização de grandes treliças soldadas, mas seriam inadequadas em termos de transporte e montagem. Assim sendo, a equipa da Grabner Stahlbau optou por desenvolver componentes individuais que fossem adequados para a montagem e para todas as fases do trajeto de transporte, mas ainda assim cumprissem os requisitos estruturais de deformação.

Isto resultou em limites de tolerância muito exigentes para a produção, um conceito de montagem especial com apoios adicionais e plataformas especialmente criadas tendo em conta a inclinação do terreno. Estes foram posicionados com escavadoras aranha e gruas para que os componentes pudessem ser instalados em segurança e atempadamente a 30 metros do solo.

Local
Liftweg 1
6364 Brixen im Thale
Áustria
Cliente Bergbahnen Brixen im Thale AG
Liftweg 1, 6364 Brixen im Thale
Áustria
Arquiteto A-B Seilbahn Planungsbüro
Aschaber Baumeister Ing. GmbH
www.ab-planung.at
Planeamento estrutural Grabner Stahl & Maschinenbau GmbH
www.stahlbau-grabner.at


Especificações do projeto

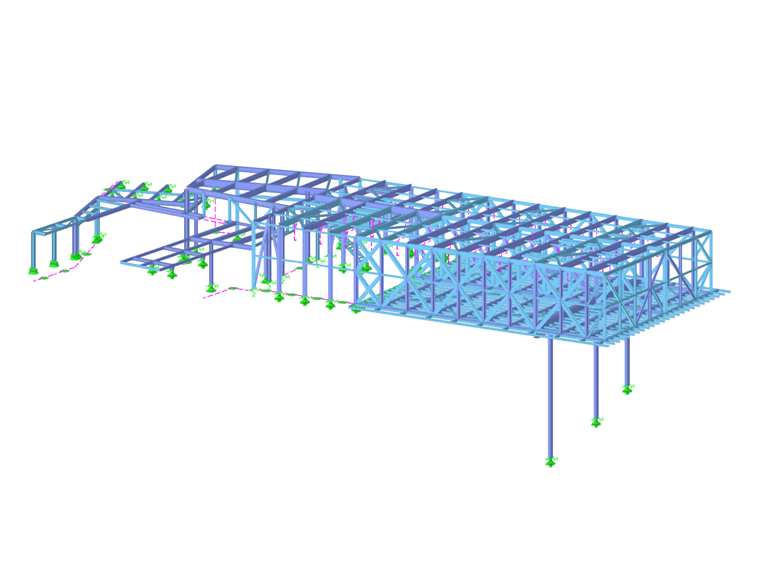

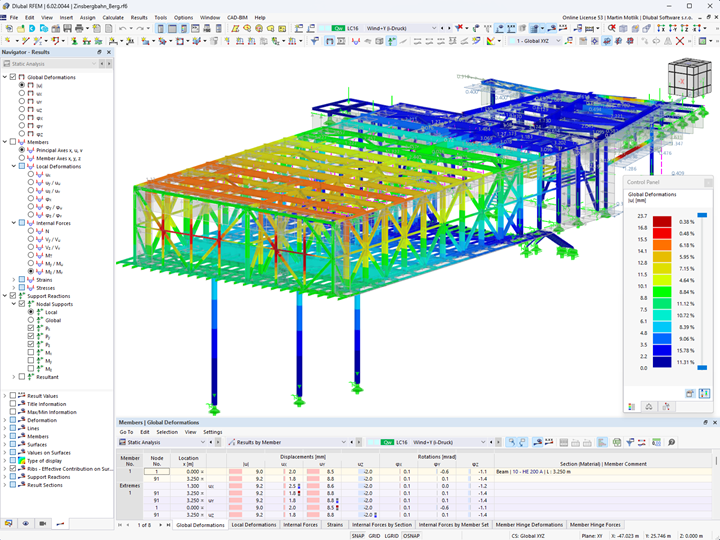

Dados do modelo

Número de nós 1258
Número de linhas 2115
Número de barras 1982
Número de superfícies 0
Número de sólidos 0
Número de casos de carga 47
Número de combinações de cargas 3
Número de combinações de resultados 24
Peso total 230,124 t
Dimensões (métricas) 67,475 x 20,970 x 35,259 m
Dimensões (imperial) 221.37 x 68.8 x 115.68 feet
