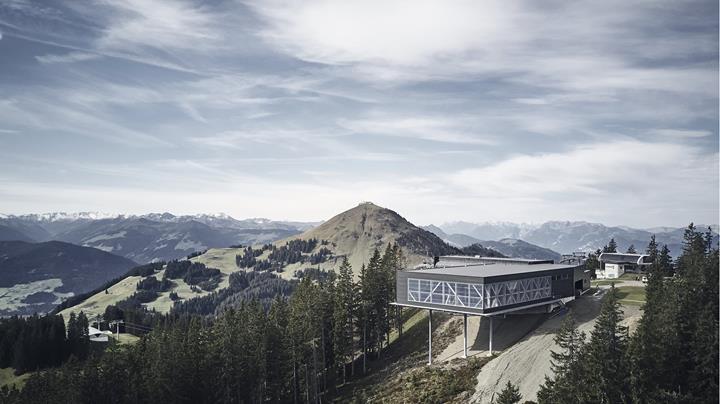

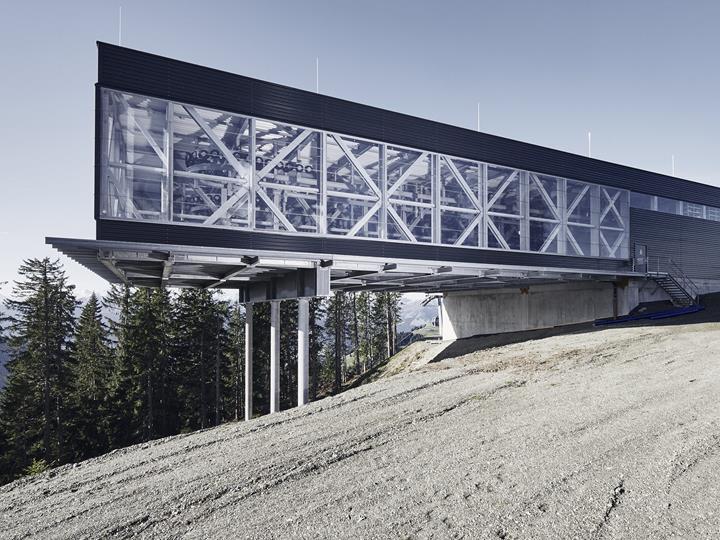

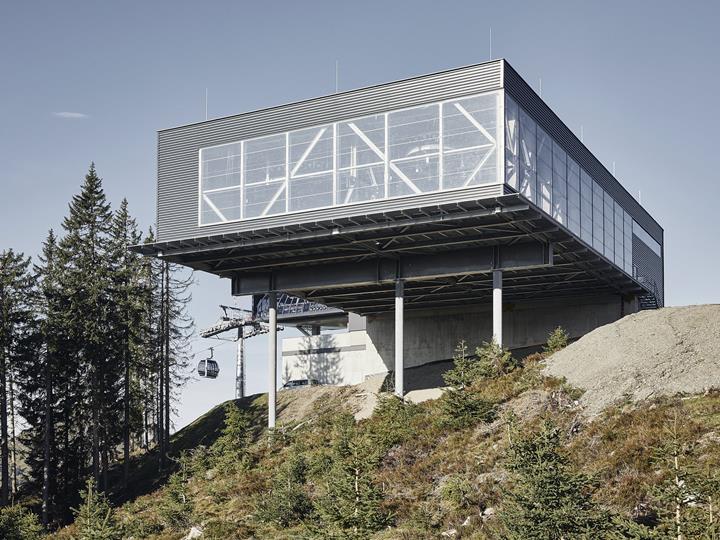

Gare amont/garage Zinsbergbahn, Brixen im Thale, Autriche

Données du modèle

• Longueur : ~ 67,5 m
• Largeur : ~ 35,5 m
• Hauteur : ~ 21,5 m
• Nombre de nœuds : 1258
• Nombre de barres : 1982
• Nombre de sections : 55

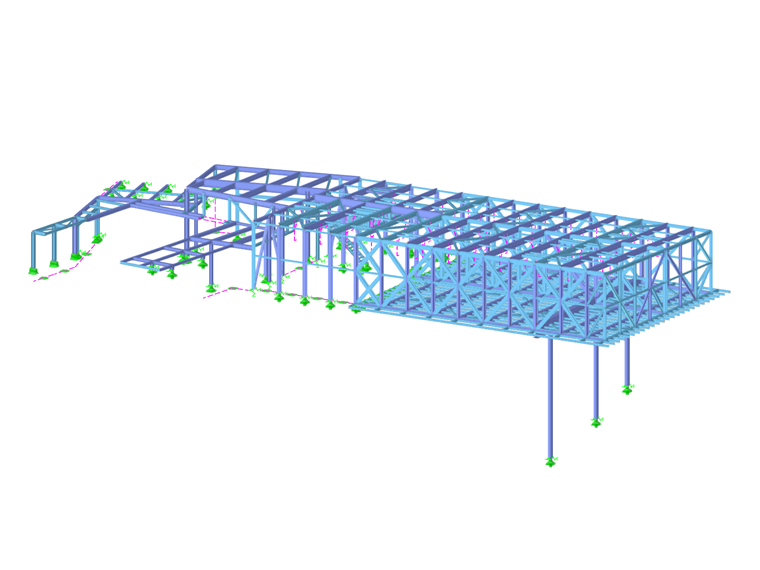

Modèle

Modèle 3D

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

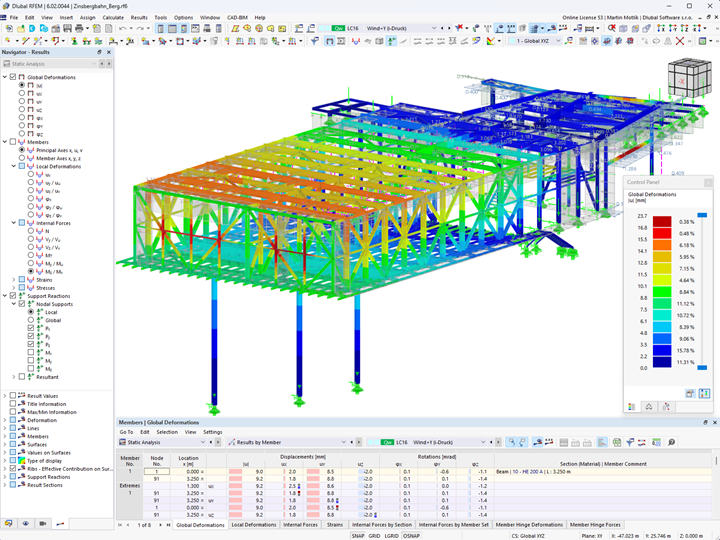

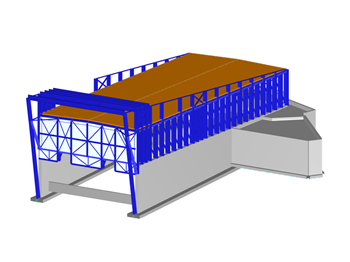

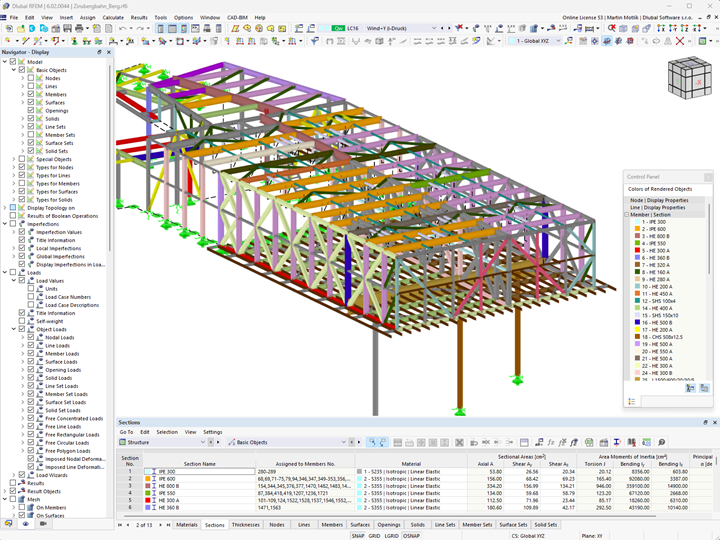

Modèle | Gare amont/garage Zinsbergbahn, Brixen im Thale, Autriche

Les équipes de Grabner étaient en charge du calcul de structure, de la production, de la logistique et du montage de cette structure. L'étroite collaboration entre les différent corps d'état au sein d'une même société a facilité la réalisation de ce projet.

Structure et assemblage

De tout le projet, la réalisation du hall de garage à l'architecture remarquable avec une travée de 30 mètres uniquement supporté par 3 poteaux a particulièrement retenu l'attention dès la phase de conception. Les charges de vent sont relativement élevées sur cette structure. Pour assurer sa stabilité, les limites de déformation maximales indiquées par l’équipementier ne devaient pas être dépassées.

D’un point de vue technique, l’utilisation de grandes poutres treillis soudées aurait été simple, mais cela n’aurait pas été adapté au transport et au montage. L'équipe de Grabner Stahlbau a donc décidé de développer des éléments individuels adaptés au montage et à l’itinéraire à suivre pour le transport, tout en respectant les exigences structurelles de déformation.

Il en a résulté une exigence élevée sur les limites de tolérance pour la production, un concept de montage spécifique avec des poteaux d’appuis supplémentaires (temporaires) et des zones d'appui spécialement créées par rapport à la pente du terrain. Le projet a pu être réalisé en toute sécurité et dans les temps, en utilisant des pelles mécaniques et grues pour le levage, et l’assemblage de la charpente à 30 mètres du sol.
