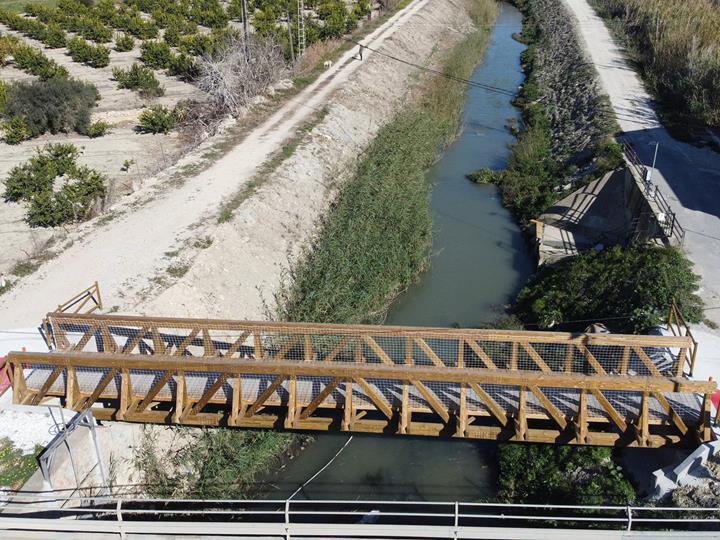

Деревянный решётчатый велосипедно-пешеходный мост через оросительный канал Регерон в Ориуэле, Испания.
Проект заказчика

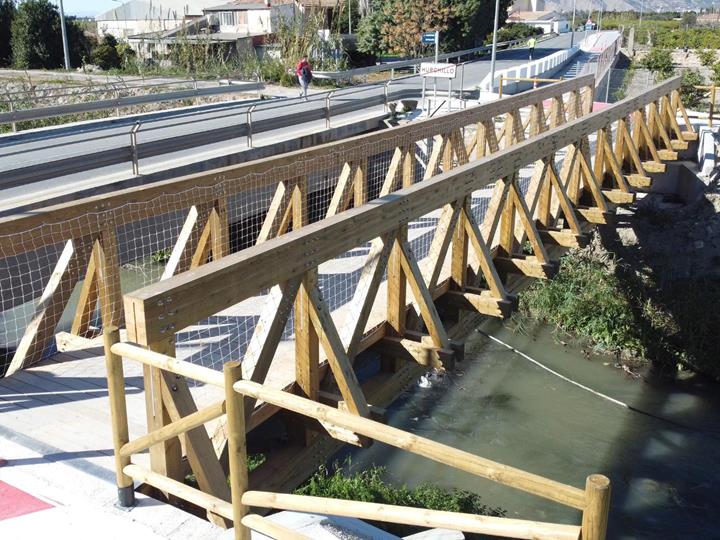

Компания SIDO Madera, испанский заказчик Dlubal, спроектировала пешеходно-велосипедный мост длиной 21 м, расположенный в Ориуэла, Аликанте, Испания. Деревянный мост изготовлен из клеёной сосны GL24H, обработанной в автоклаве солями меди. Использовались крепёжные детали из горячеоцинкованной стали S235.
| Расчёт конструкций | SIDO Madera |
| Заказчик | CHM Obras e Infraestructuras SA |
| Модель 3D | Cadwork Ibérica & Latinoamérica |
Модель

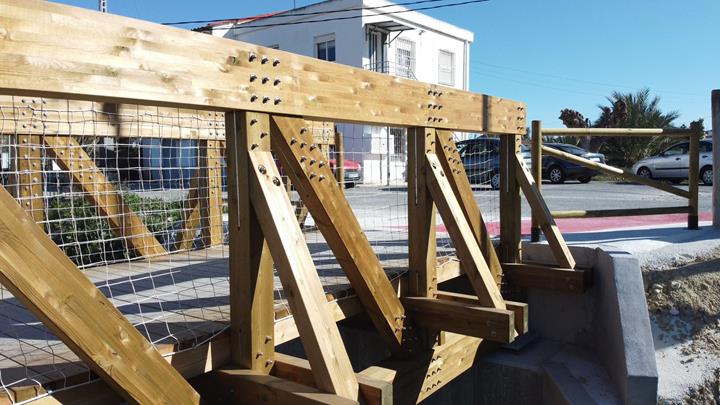

Конструкция пешеходного моста представляет собой систему Howe из деревянных решётчатых ферм со сжатыми диагоналями, обеспечивающими несущую способность узлов за счёт передачи сил при контакте древесина-древесина от действия вертикальных нагрузок. Верхний пояс закреплён от боковой потери устойчивости поперечными распорками, благодаря чему создается жёсткий поперечный каркас. При расчёте конструкций учитывались монтажные допуски и гибкость узловых соединений при классе эксплуатации 3.

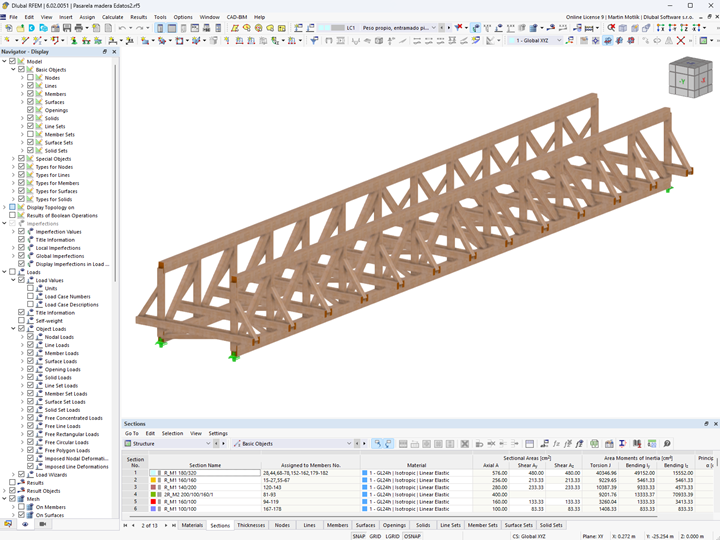

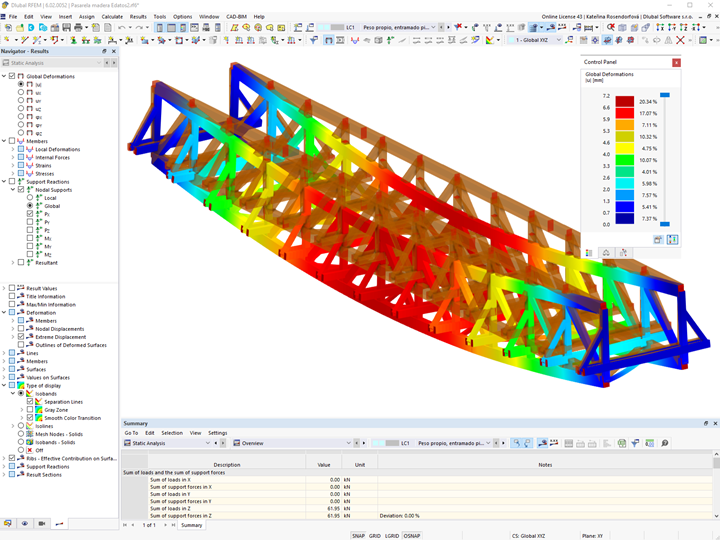

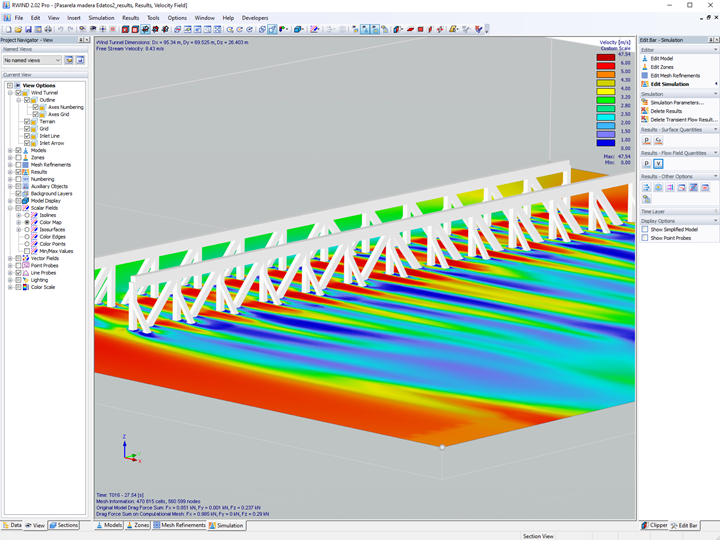

Расчёт выполнялся в программе для расчёта по методу конечных элементов RFEM 5, расчёт на устойчивость - в дополнительном модуле RF-STABILITY, посбор сечений стержней - в программе RF-TIMBER Pro, а узловые соединения рассчитывались в программе RF-JOINTS Timber.
- Видео с велосипедно-пешеходной дорожки над Регьероном (Ориуэла)
- Файл: Выписка из протокола расчета шлюза
Расположение проекта
Azarbe Mayor de HurchilloОриуэла, Аликанте, Испания
