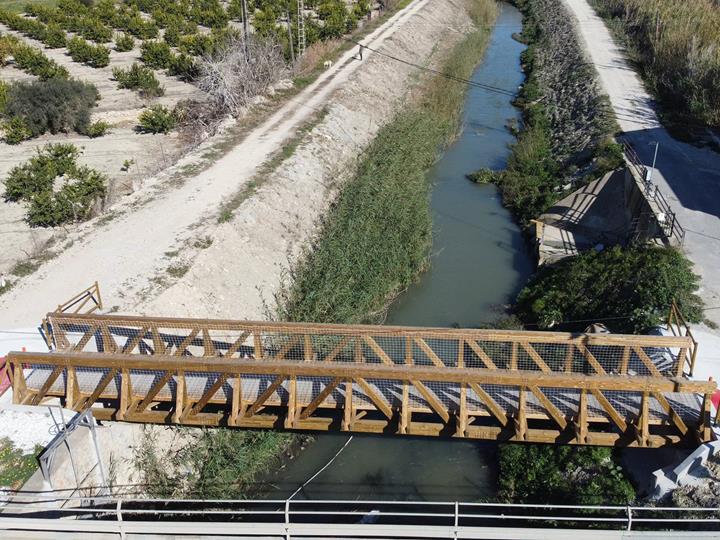

Pasarela en celosía de madera para uso ciclopeatonal sobre la acequia del Reguerón en Orihuela, España
Proyecto de cliente

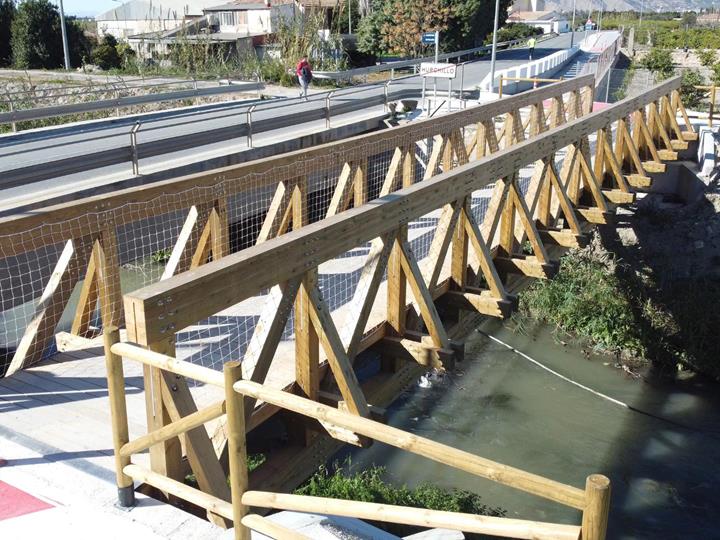

Nuestro cliente SIDO Madera diseñó una pasarela ciclopeatonal de 21 metros de longitud ubicada en Orihuela, Alicante. Fue ejecutada en madera de pino laminado GL24H tratada en autoclave mediante sales de cobre. Se utilizaron herrajes de acero S235 galvanizados en caliente.
| Cálculo estructural | SIDO Madera |
| Cliente | CHM Obras e Infraestructuras SA |
| Diseño 3D | Cadwork Ibérica & Latinoamérica |
Modelo

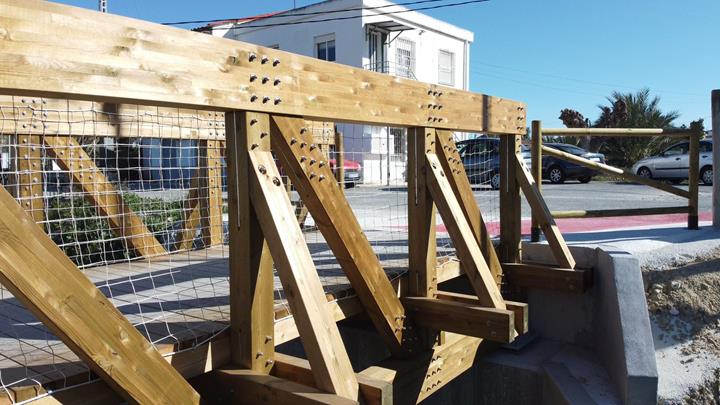

El sistema estructural es de celosía tipo Howe con diagonales comprimidas que facilitan la resistencia de las uniones por transmisión de fuerza en el contacto madera con madera frente a cargas verticales. El cordón superior queda arriostrado a pandeo de eje débil con un puntal lateral a la celosía de piso inferior, formalizando un marco transversal rígido. En el análisis estructural se consideraron las holguras de montaje y flexibilidad de las uniones en una clase de servicio 3.

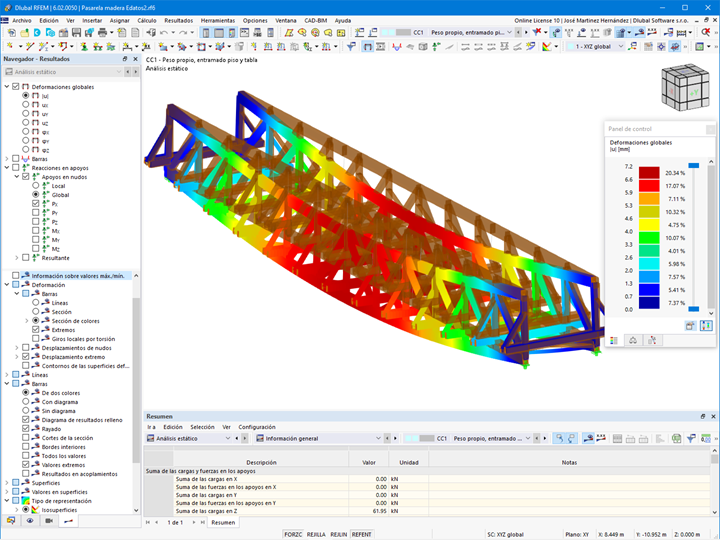

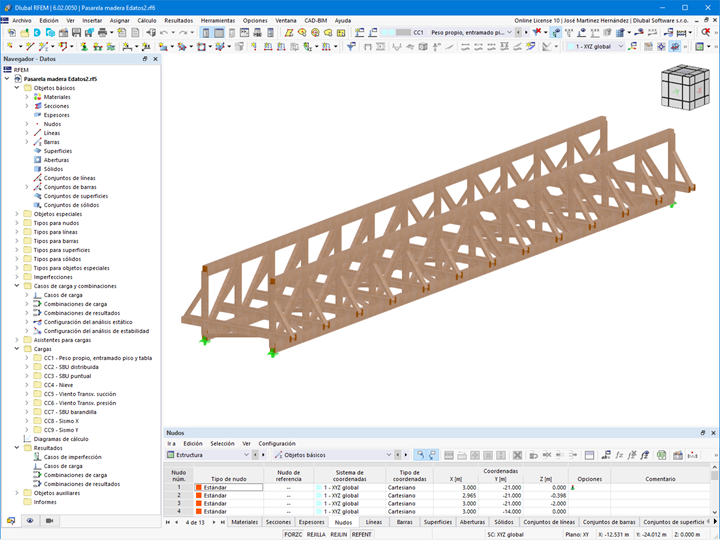

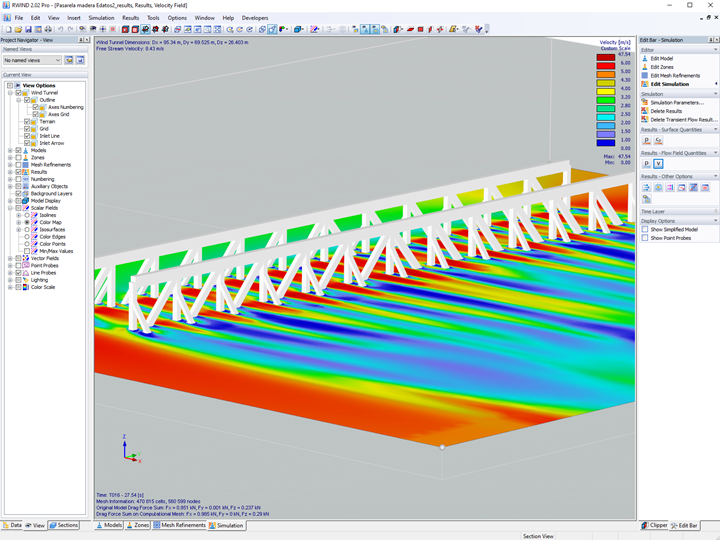

El cálculo se realizó en el programa de análisis de estructuras por elementos finitos RFEM 5, el cálculo de la estabilidad se realizó en el módulo adicional RF-STABILITY, el dimensionamiento de las barras se realizó en RF-TIMBER Pro, mientras que el diseño de las uniones se calculó en RF-JOINTS Timber.
- Vídeo de la pasarela ciclopeatonal sobre Reguerón (Orihuela)
- Archivo: Extracto del informe de cálculo de la pasarela
Ubicación del proyecto
Azarbe Mayor de HurchilloOrihuela, Alicante
