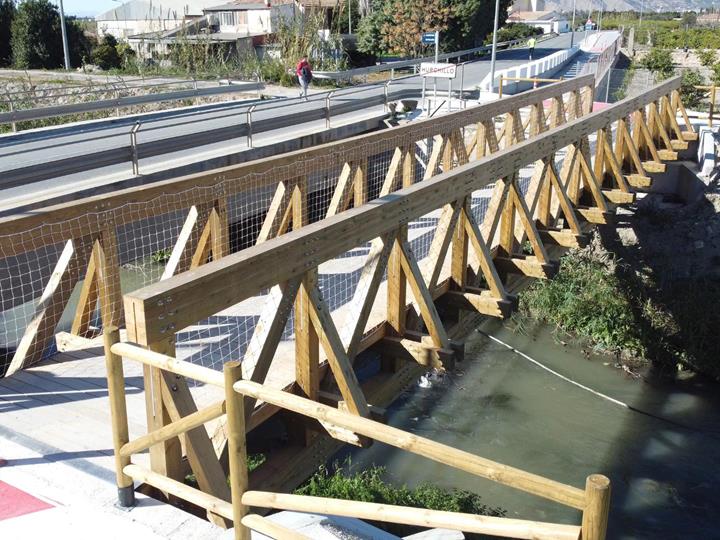

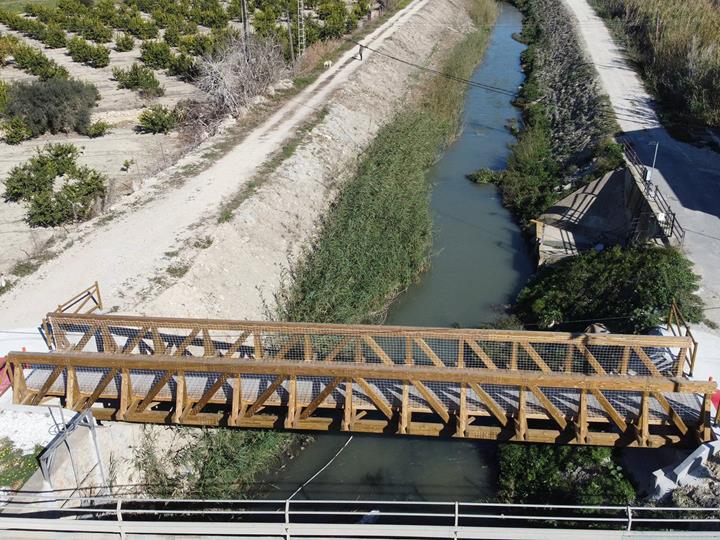

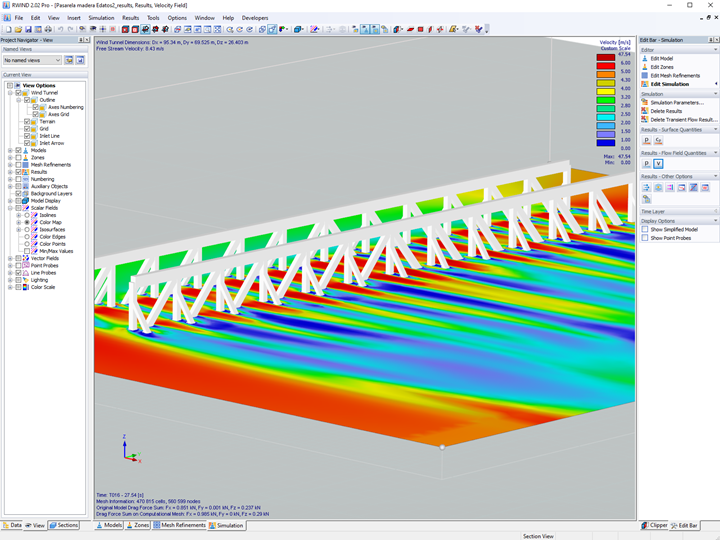

Passerelle en treillis bois pour cyclistes et piétons au-dessus du canal d'irrigation Reguerón à Orihuela, Espagne
Projet Client
La société SIDO Madera, client espagnol de Dlubal, a conçu une passerelle pour piétons et cyclistes de 21 mètres de long située à Orihuela, Alicante. Elle a été réalisée en pin lamellé-collé GL24H traité en autoclave avec des sels de cuivre. Des raidisseurs en acier S235 galvanisés à chaud ont également été utilisés.
| Calcul de structure | SIDO Madera |
| Client | CHM Obras e Infraestructuras SA |
| Conception 3D | Cadwork Ibérica & Latinoamérica |
Modèle

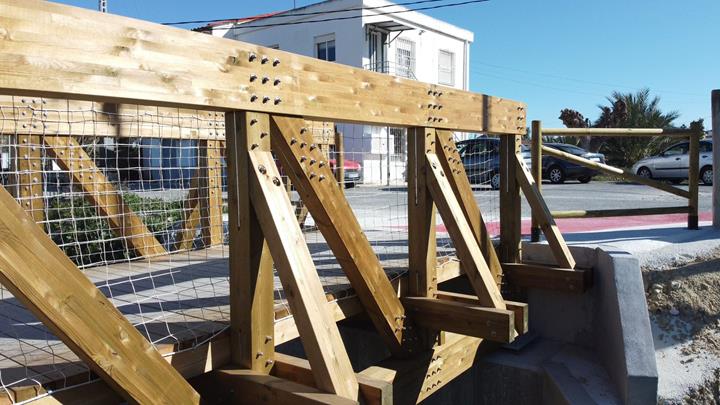

La structure est un treillis de type Howe avec des diagonales comprimées. Celles-ci facilitent la résistance des assemblages par transmission des efforts lors du contact bois-bois contre les charges verticales. La membrure supérieure est contreventée au voilement selon l'axe faible par une bielle latérale assemblée au treillis du tablier inférieur, formant ainsi un cadre transversal rigide. Les jeux d'assemblage et la flexibilité des assemblages ont été considérés dans le calcul de structure par une classe de service 3.

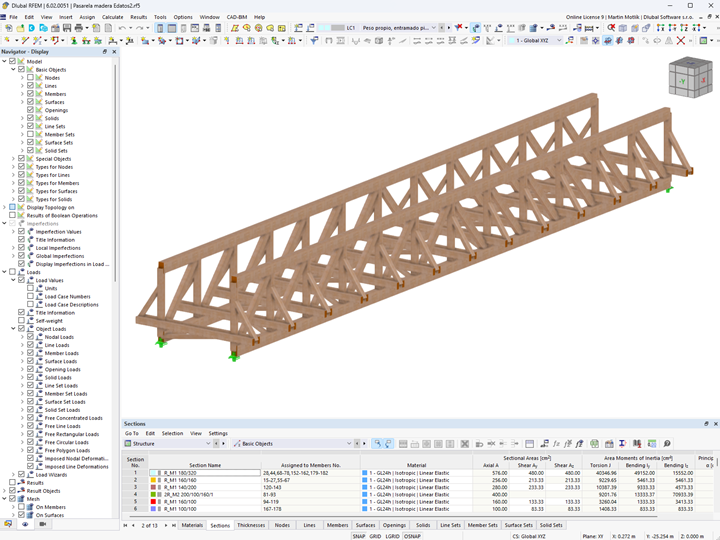

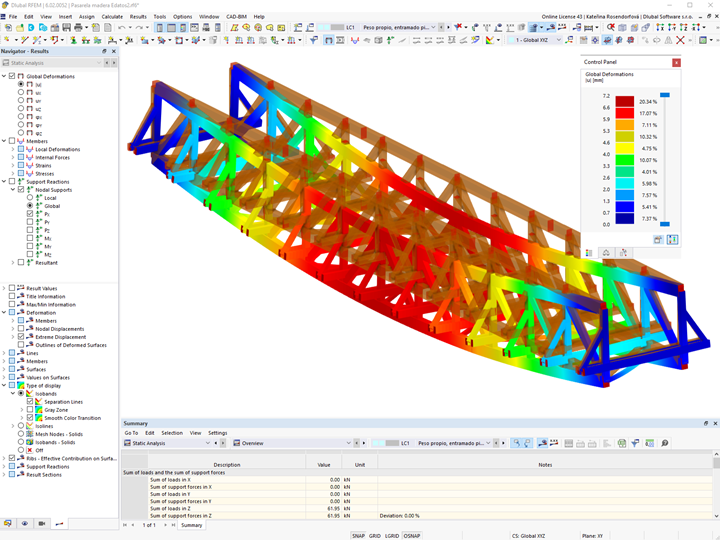

Le calcul a été effectué dans le logiciel de calcul de structures aux éléments finis RFEM 5. Le calcul de stabilité a été effectué dans le module additionnel RF-STABILITY. La vérification des barres a été effectuée dans RF-TIMBER Pro tandis que la vérification des assemblages a été effectuée dans RF-JOINTS Timber.
- Vidéo de la passerelle pour piétons et cyclistes au-dessus de Reguerón (Orihuela)
- Fichier : extrait du rapport d'impression du calcul de la passerelle
