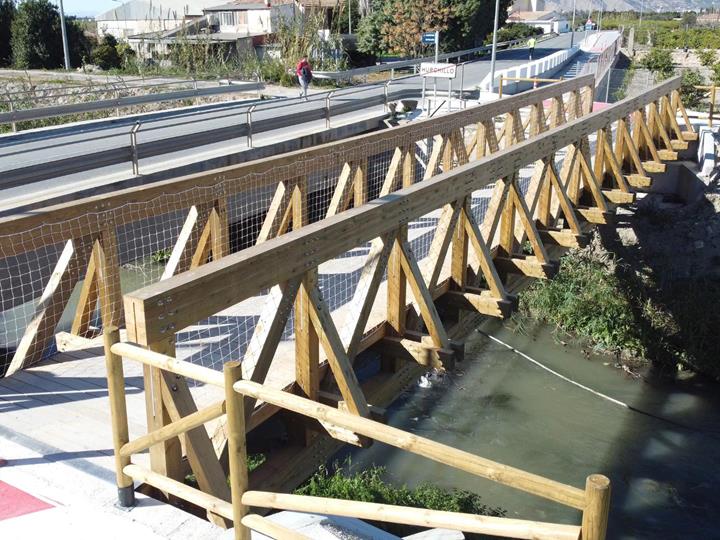

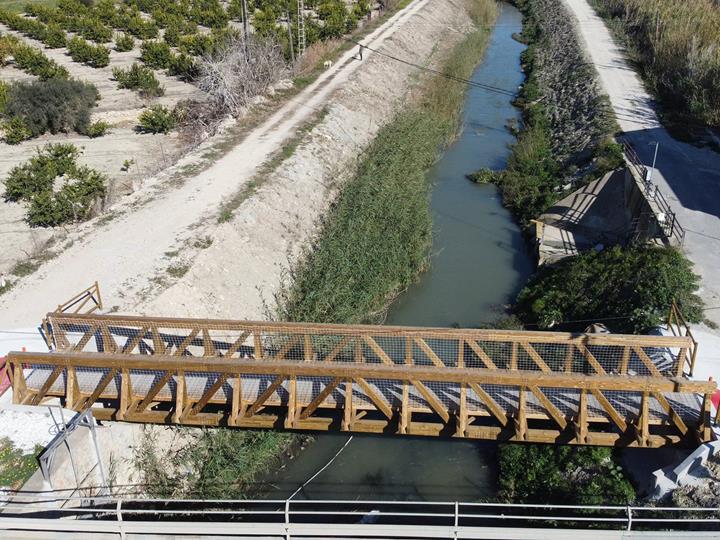

Drewniana kratowa kładka dla pieszych i rowerzystów nad kanałem irygacyjnym Reguerón w Orihuela, Hiszpania
Projekt klienta
Nasz klient, SIDO Madera, zaprojektował 21-metrową kładkę dla pieszych i rowerzystów w Orihuela w Alicante. Została wykonana z drewna sosnowego klejonego warstwowo GL24H, poddanego obróbce solami miedzi w autoklawie. Zastosowano okucia ze stali S235 ocynkowanej ogniowo.
| Analiza statyczno-wytrzymałościowa | SIDO Madera |
| Klient | CHM Obras e Infraestructuras SA |
| Projektowanie 3d | Cadwork Ibérica & Latinoamérica |
Model

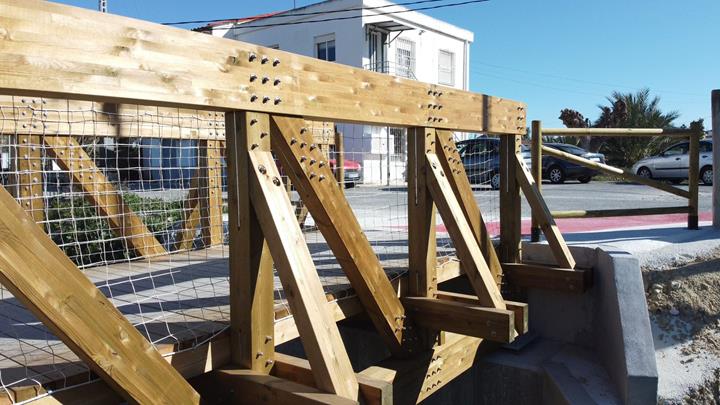

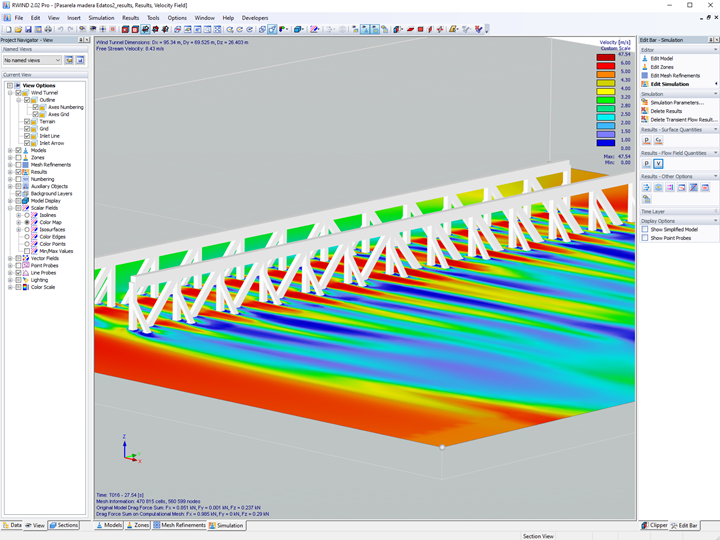

Układ konstrukcyjny to kratownica typu Howe ze ściskanymi przekątnymi, które zwiększają nośność połączeń poprzez przeniesienie siły w kontakcie drewno-drewno na obciążenia pionowe. Górny pas jest stężony za pomocą krzyżulców do kratownicy dolnego pokładu, tworząc sztywną ramę poprzeczną. W analizie statyczno-wytrzymałościowej uwzględniono luzy montażowe i podatność połączeń w 3. klasie użytkowania.

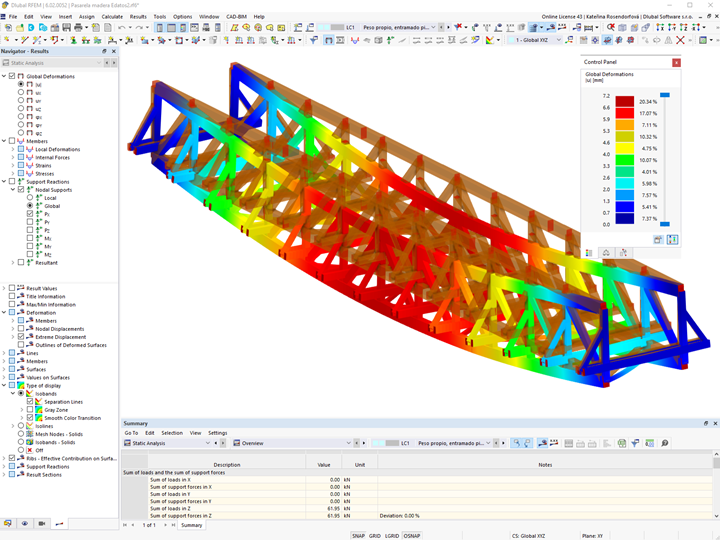

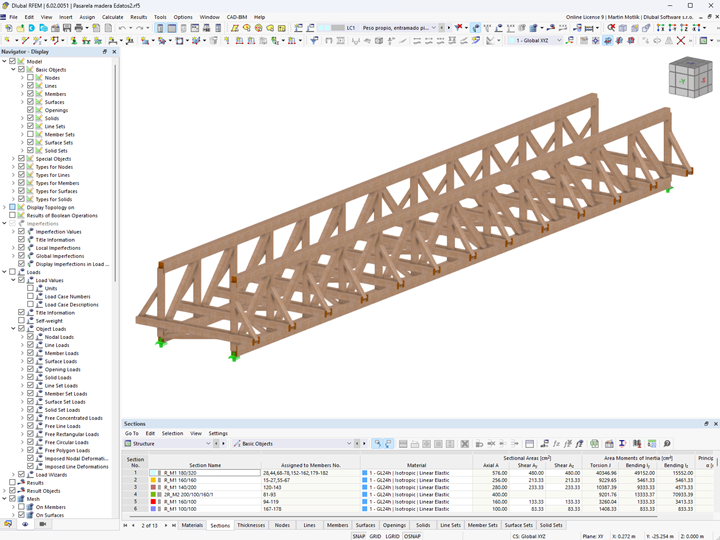

Obliczenia przeprowadzono w programie RFEM 5 do analizy konstrukcji skończonych, obliczenia stateczności w module dodatkowym RF-STABILITY, wymiarowanie prętów w programie RF-TIMBER Pro, natomiast połączenia zostały obliczone w RF-JOINTS Timber.
- Film przedstawiający chodnik dla pieszych nad Reguerón (Orihuela)
- Plik: Wyciąg z raportu obliczeń bramki
Lokalizacja projektu
Azarbe Mayor de HurchilloOrihuela, Alicante, Hiszpania
