2.3.2023

Dřevěná příhradová lávka pro pěší a cyklisty přes odvodňovací příkopy v Orihuele, Španělsko

Náš zákazník SIDO Madera ze Španělska navrhl 21 metrů dlouhou lávku pro pěší a cyklisty v Orihuele v Alicante. Lávka je vyrobena z borového dřeva GL24H ošetřeného v impregnačním autoklávu za použití solí mědi. Dále byly použity žárově zinkované spojovací prostředky z oceli S235.

1132x

Dřevěná lávka

Konstrukční systém lávky představuje takzvaná Howeova soustava příhradových vazníků s dřevěnými tlačenými diagonálami, které zajišťují únosnost spojů při přenosu sil v kontaktu dřevo-dřevo při působení svislých zatížení. Horní pás je stabilizován proti příčnému vybočení příčnými vzpěrami, díky nimž vzniká tuhý příčný rám. Při statickém posouzení byly zohledněny montážní tolerance a poddajnost spojů ve třídě provozu 3.

Výpočet byl proveden v programu RFEM 5 pro analýzu metodou konečných prvků, posouzení stability v přídavném modulu RF-STABILITY, návrh prutů v programu RF-TIMBER Pro a spoje byly posouzeny v programu RF-JOINTS Timber.

Video lávka pro pěší přes Reguerón (Orihuela)

Soubor: Výňatek z protokolu o výpočtu lávky

Místo

Azarbe Mayor de Hurchillo
Orihuela, Alicante, Španělsko

Statický výpočet	SIDO Madera sidomadera.com
Investor	CHM Obras e Infraestructuras SA
3D návrh	Cadwork Ibérica & Latinoamérica

Specifikace projektu

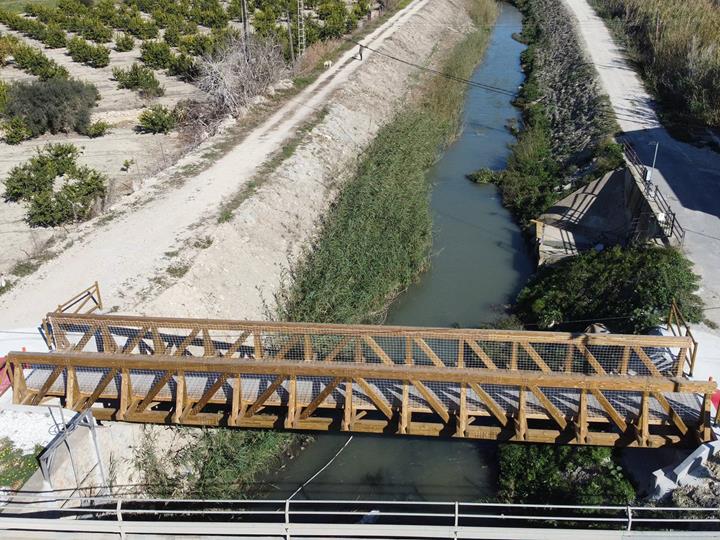

Dřevěná příhradová lávka přes odvodňovací příkop v Orihuele, Španělsko (© SIDO Madera)

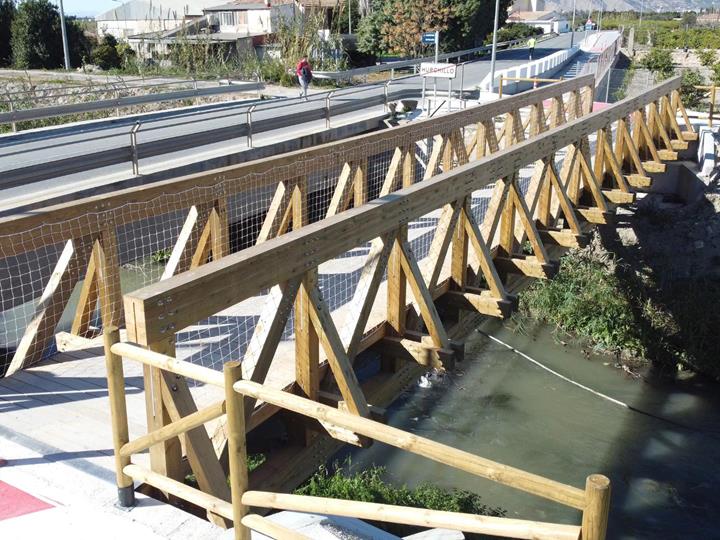

Boční pohled na dřevěnou lávku (© SIDO Madera)

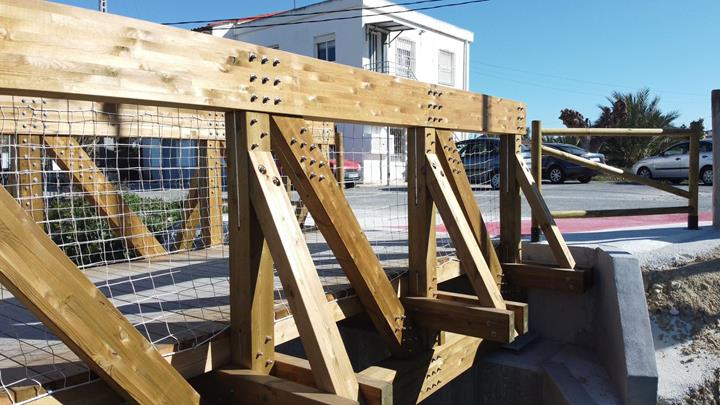

Detail spojů dřevěné lávky (© SIDO Madera)

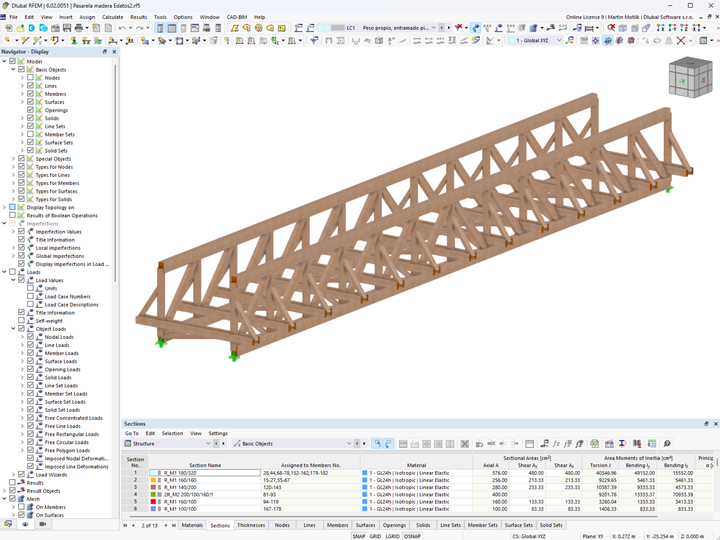

Model dřevěné lávky v programu RFEM | © SIDO Madera

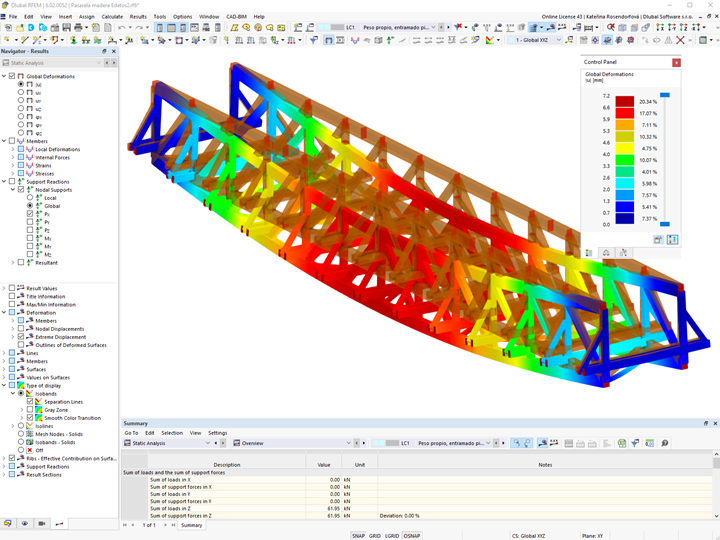

Znázornění svislých deformací při přetížení při používání | © SIDO Madera

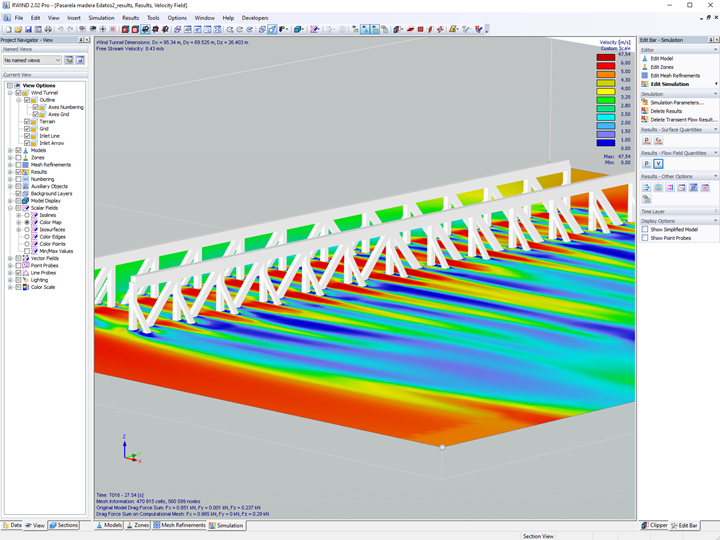

Simulace proudění větru na mostní konstrukci

Simulace proudění větru na dřevěné mostní konstrukci | Zákaznický projekt © SIDO Madera

Údaje o modelu

Počet uzlů 138

Počet linií 183

Počet prutů 183

Počet zatěžovacích stavů 9

Počet kombinací zatížení 1

Počet kombinací výsledků 59

Celková hmotnost 4,153 t

Rozměry 4,000 x 21,640 x 2,320 m

Verze programu 5.30.00
