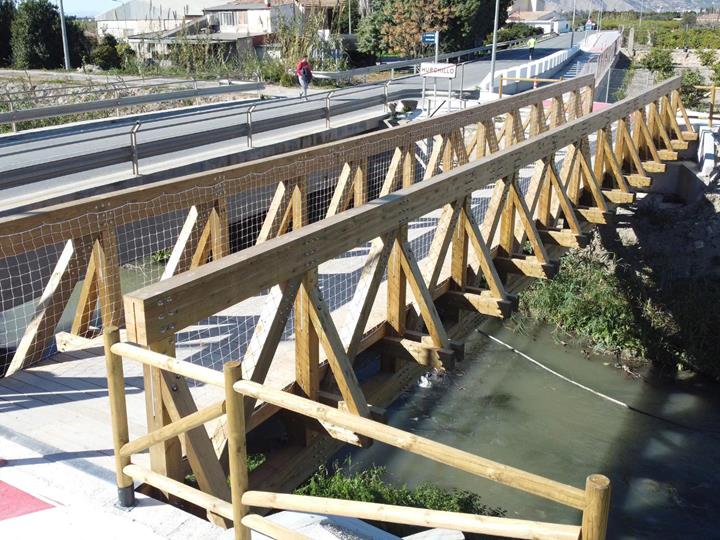

Fachwerkbrücke aus Holz für Fußgänger und Radfahrer über Bewässerungsgraben in Orihuela, Spanien
Kundenprojekt

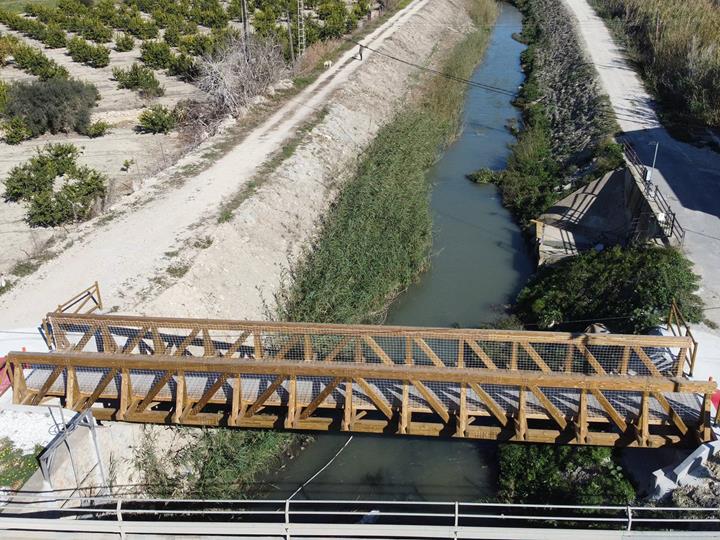

Der spanische Dlubal-Kunde SIDO Madera hat in Orihuela, Alicante, eine 21 m lange Fußgänger- und Radwegbrücke bemessen. Sie wurde mit autoklav-imprägniertem Kiefernholz GL24H ausgeführt. Des Weiteren wurden feuerverzinkte Verbindungsmittel aus Stahl S235 verwendet.
| Statische Berechnung | SIDO Madera |
| Kunde | CHM Obras e Infraestructuras SA |
| 3D-Design | Cadwork Ibérica & Latinoamérica |

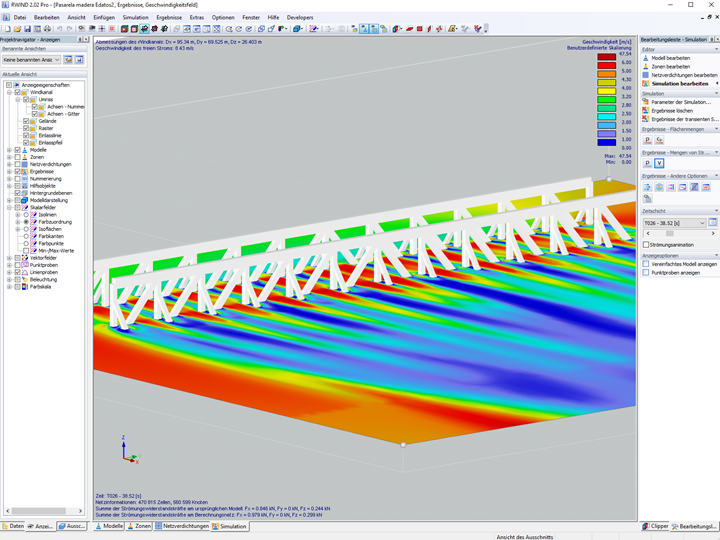

Modell

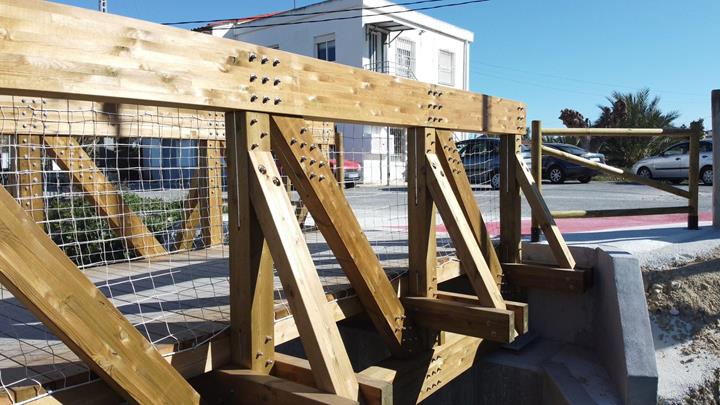

Das Tragwerk ist eine Fachwerkbrücke mit sogenannten Howeträgern und Druckstreben aus Holz, welche die Beanspruchbarkeit der Anschlüsse durch Kraftübertragung im Holz-Holz-Kontakt gegen vertikale Lasten ermöglichen. Der Obergurt ist durch seitliche Streben, die einen starren Querrahmen entstehen lassen, gegen seitliches Ausweichen gehalten. In der statischen Berechnung wurden die Toleranzen der Montage, die Nachgiebigkeit der Anschlüsse sowie die Nutzungsklasse 3 berücksichtigt.

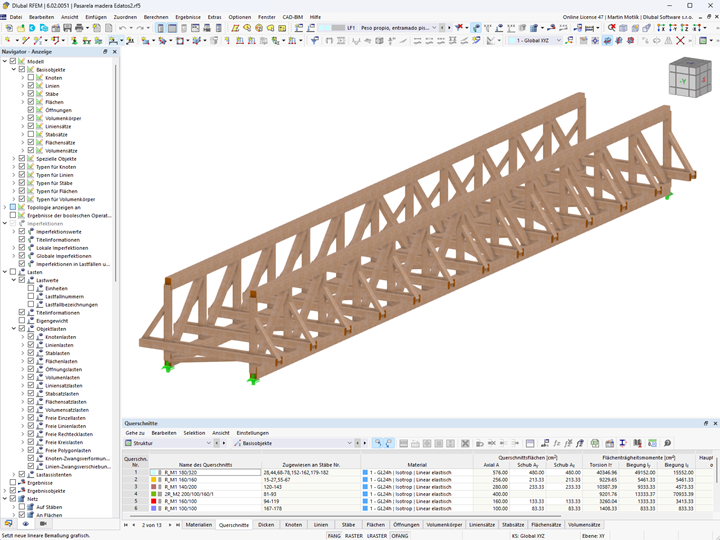

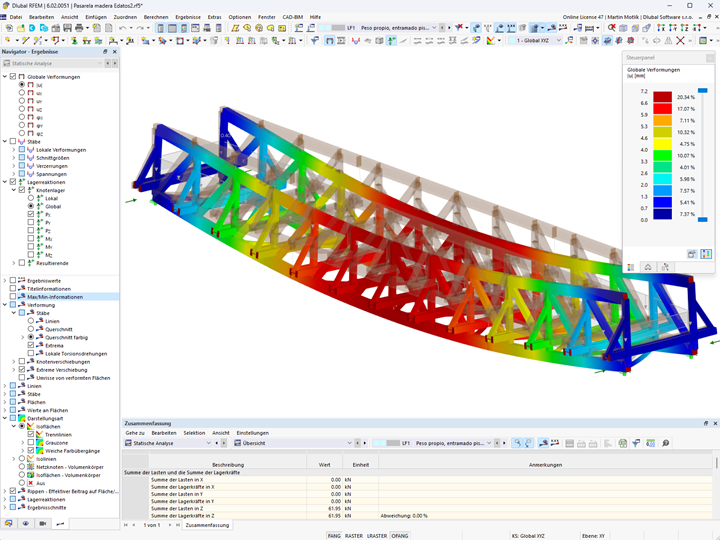

Die Berechnung erfolgte im Finite-Elemente-Programm RFEM 5, die Stabilitätsanalyse im Zusatzmodul RF-STABIL, die Bemessung der Stäbe in RF-HOLZ Pro, während die Bemessung der Anschlüsse in RF-JOINTS Holz stattfand.
Projekt-Standort
Azarbe Mayor de HurchilloOrihuela, Alicante, Spanien
