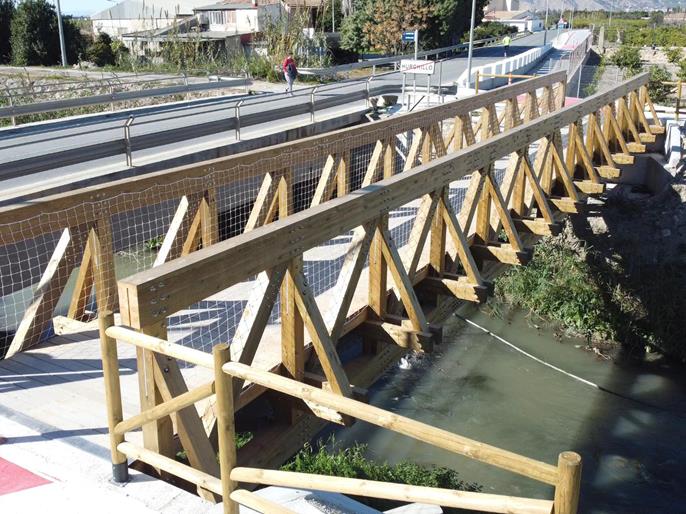

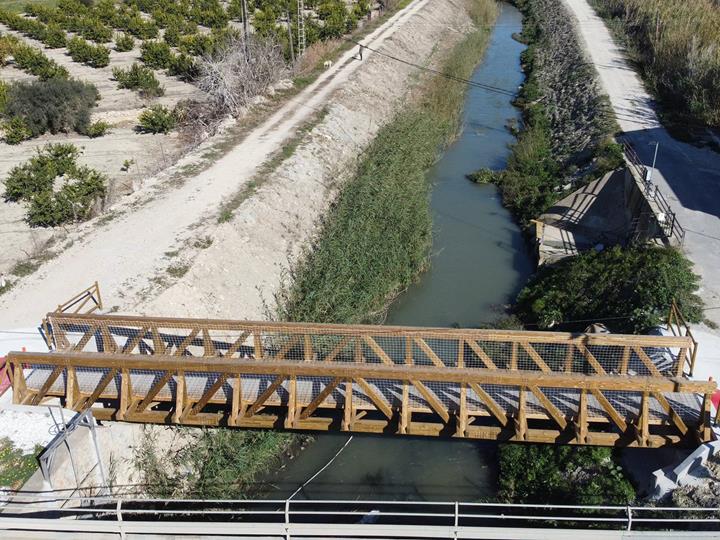

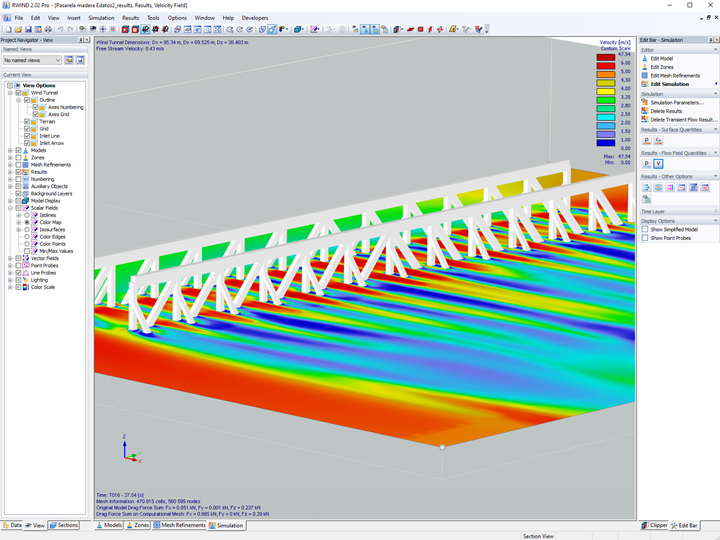

Ponte reticolare in legno per uso ciclopedonale sul canale di irrigazione Reguerón a Orihuela, Spagna.
Progetto cliente
Il cliente spagnolo di Dlubal Software, SIDO Madera, a Orihuela, Alicante, ha progettato un ponte ciclo-pedonale lungo 21 metri. È stato realizzato in legno di pino GL24H, trattato in autoclave con sali di rame. Inoltre, sono stati utilizzati elementi di fissaggio in acciaio S235 zincato a caldo.
| Analisi strutturale | SIDO Madera |
| Cliente | CHM Obras e Infraestructuras SA |
| Progettazione 3D | Cadwork Ibérica & Latinoamérica |
Modello

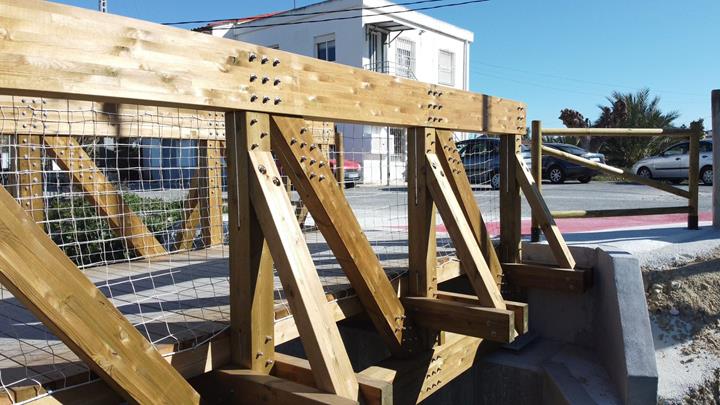

Il sistema strutturale è una travatura reticolare Howe con diagonali soggette a compressione, che facilita la resistenza dei giunti per trasmissione della forza nel contatto legno-legno contro carichi verticali. Il corrente superiore è controventato contro l'instabilità dell'asse in flessione da un puntone laterale fissato al reticolo dell'impalcato inferiore, formando un telaio trasversale rigido. Nel calcolo strutturale le distanze di montaggio e la flessibilità dei collegamenti sono state considerate con classe di esercizio 3.

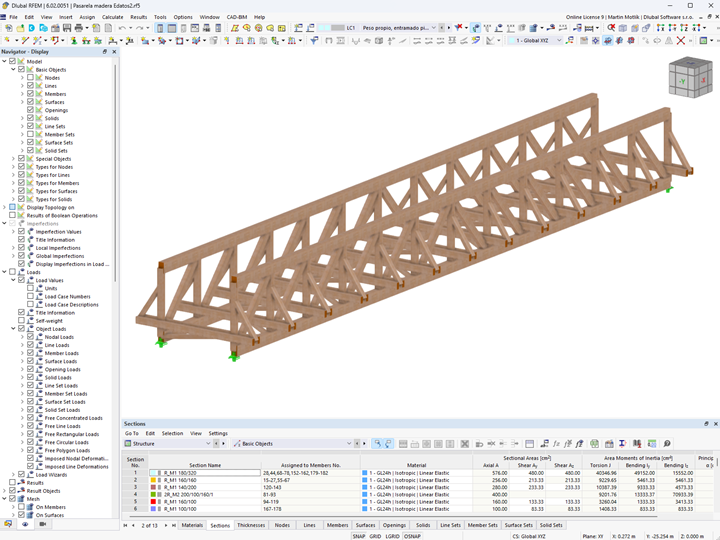

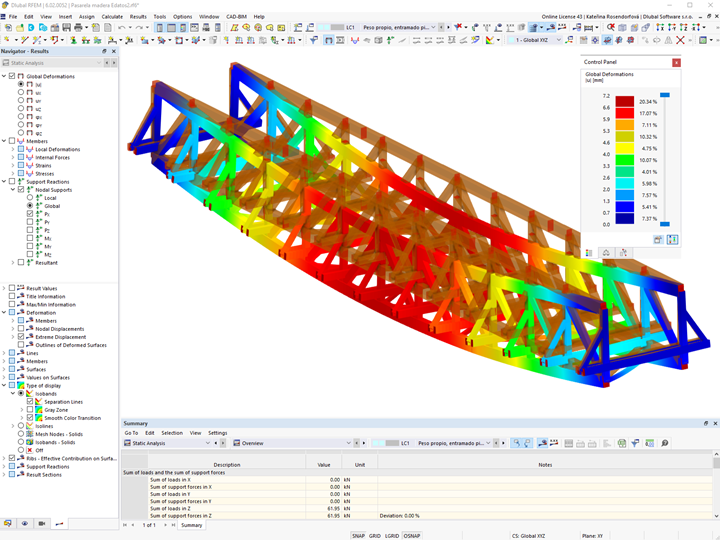

Il calcolo è stato effettuato in RFEM 5, il programma ad elementi finiti di Dlubal per l'analisi strutturale; il calcolo della stabilità è stato effettuato nel modulo aggiuntivo RF-STABILITY; la verifica delle aste è stato eseguito in RF-TIMBER Pro, mentre i giunti sono stati progettati in RF-JOINTS Timber.
- Video della passerella ciclo-pedonale su Reguerón (Orihuela)
- File: Estratto dalla relazione di calcolo del gateway
Posizione del progetto
Azarbe Mayor de HurchilloOrihuela, Alicante, Spagna
Parole chiave
Legno Passerella pedonale Trave reticolare
