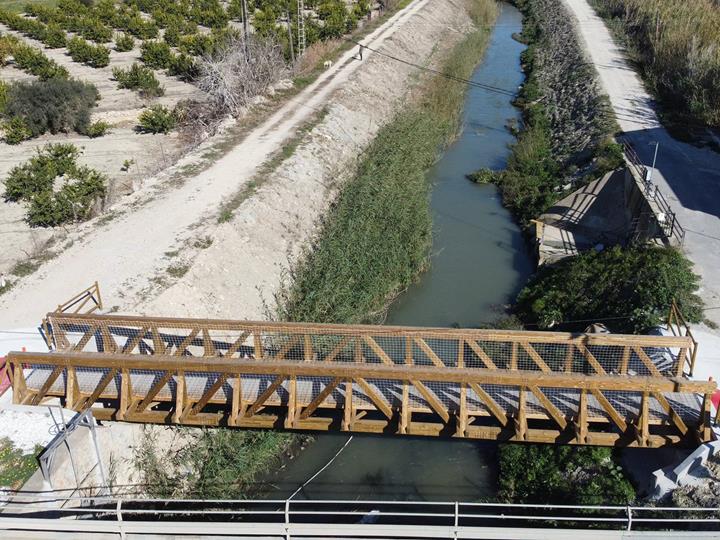

Ponte treliçada de madeira para peões e ciclistas sobre a vala de Reguerón em Orihuela, Espanha
Projeto de cliente da Dlubal

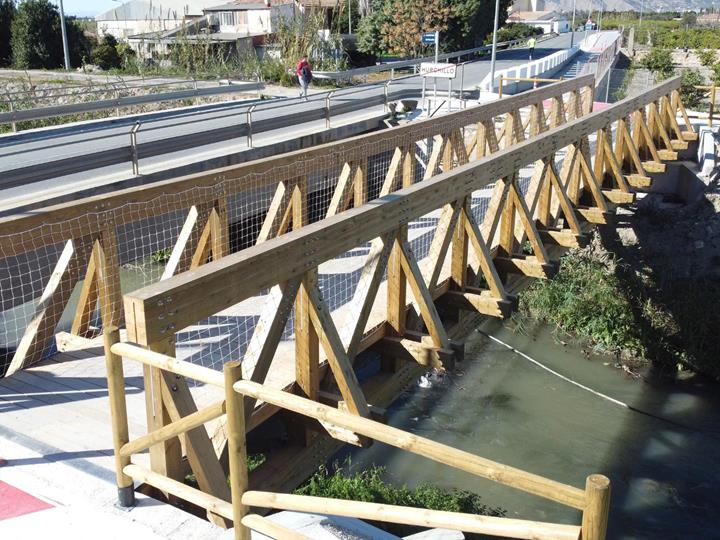

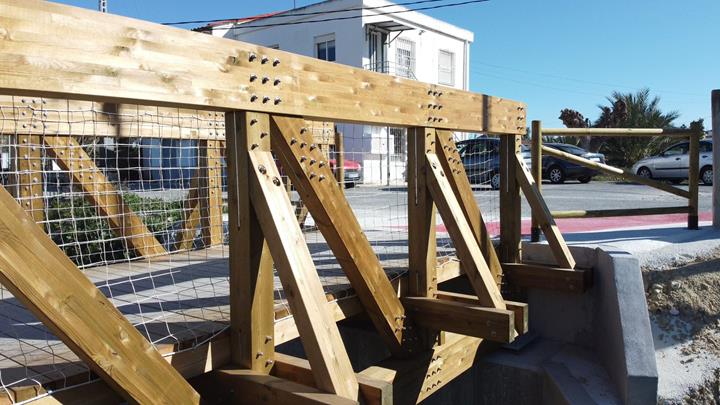

A SIDO Madera, cliente espanhol da Dlubal, concebeu uma ponte para peões e ciclistas com 21 metros de comprimento localizada em Orihuela, Alicante. A estrutura foi executada em madeira laminada de pinho GL24H tratada em autoclave com sais de cobre. Foram utilizadas ligações de aço S235 galvanizadas a quente.
| Cálculo estrutural | SIDO Madera |
| Cliente | CHM Obras e Infraestructuras SA |
| Planeamento 3D | Cadwork Ibérica & Latinoamérica |

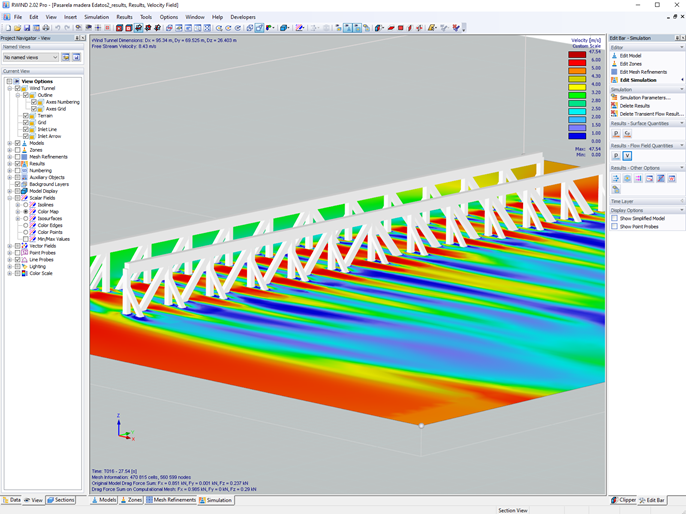

Modelo
A estrutura é uma ponte treliçada constituída por treliças Howe e escoras de compressão que permitem a resistência das ligações pela transmissão da força no contacto de madeira com madeira contra cargas verticais. O banzo superior está estabilizado contra encurvadura dos eixos fraco com uma escora lateral no tabuleiro inferior, formando assim um pórtico transversal rígido. No cálculo estrutural, foram consideradas as distâncias de montagem e a flexibilidade das ligações com a classe de utilização 3.

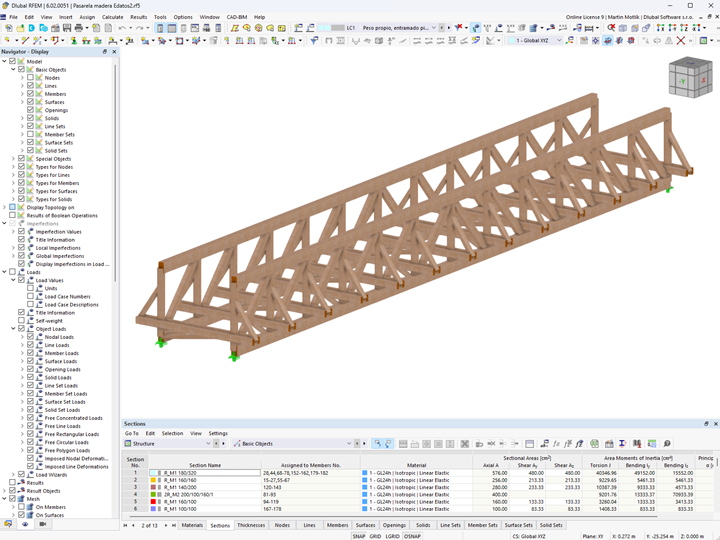

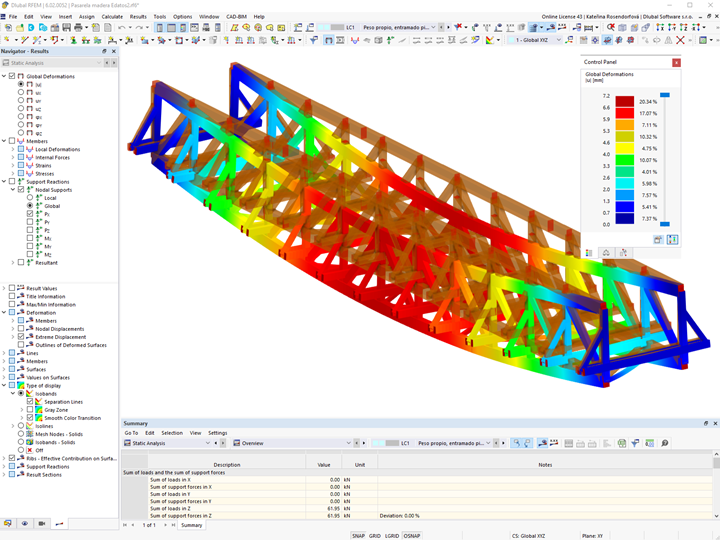

O cálculo foi realizado no programa de elementos finitos RFEM 5, o cálculo da estabilidade foi realizado no módulo adicional RF-STABILITY, o dimensionamento dos varões foi realizado no RF-TIMBER Pro, ao passo que as ligações foram calculadas no RF-JOINTS Timber.
- Vídeo da ponte para ciclovias sobre Reguerón (Orihuela)
- Ficheiro: extracto do relatório de cálculo do gateway
Local do projeto
Azarbe Mayor de HurchilloOrihuela, Alicante, Espanha
