Мастерская индустриального парка Эдельвейс в Мюнхвилене, Швейцария
Проект заказчика

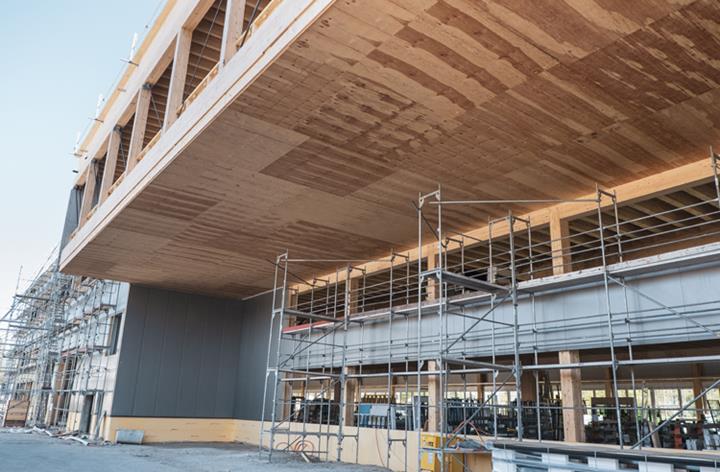

Индустриальный парк Эдельвейс в Мюнхвилене сочетает в себе современные офисные и складские помещения с производственным цехом. Деревянная конструкция с древесно-бетонным композитным перекрытием образует интересную конструкцию, которая является прекрасным примером современного и эффективного строительства.
| Заказчик |
Edelweiss Windows AG
|
| Архитектор |
ART OF LOFT |
| Проектирование конструкций (деревянные конструкции) и огнезащита |
B3 Kolb AG www.b-3.ch |
Данные о модели

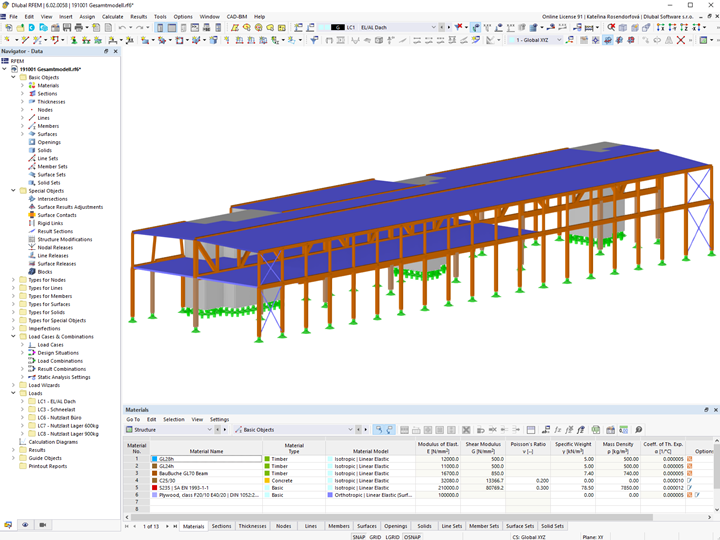

Модель
В верхней части расположены складские помещения и офисы, а на первом этаже находится производственный цех.

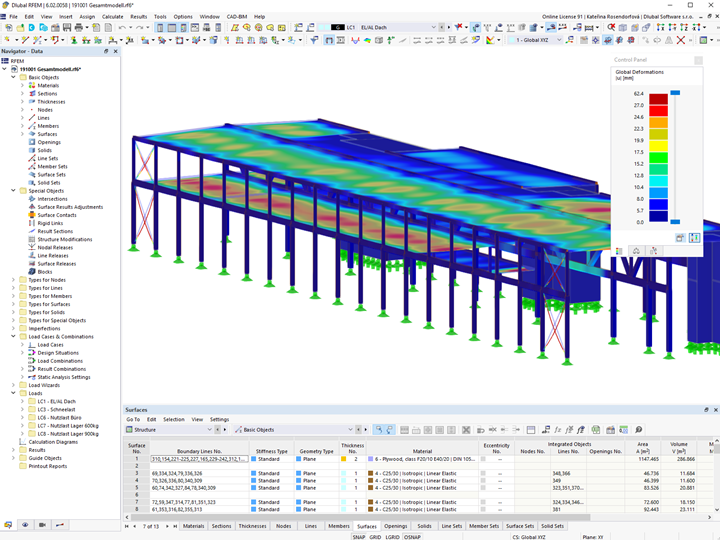

За строительство отвечала компания B3 Kolb AG, заказчик Dlubal из Швейцарии. Для расчёта конструкций использовалась программа МКЭ RFEM.
Конструкция и расчёт

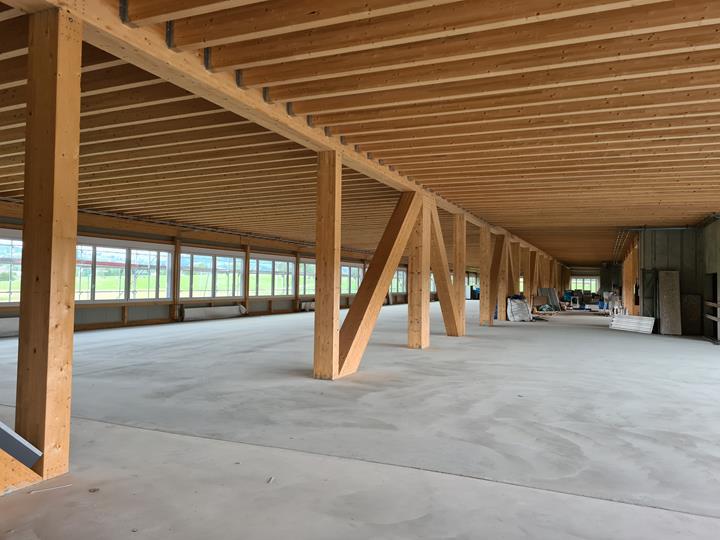

При строительстве цеха было использовано около 850 м³ древесины. Центральная балка перекрытия первого этажа опирается на несколько деревянных колонн (BauBuche), которые воспринимают нагрузки на колонны до 3650 кН.
Любой мастерской нужна определенная гибкость, что и было учтено в этом проекте. В результате получилась древесно-бетонная композитная плита перекрытия, способная выдерживать высокие нагрузки, несмотря на большой пролёт. Кроме того, эта конструктивная система обеспечивает хорошую защиту от шума и огня.

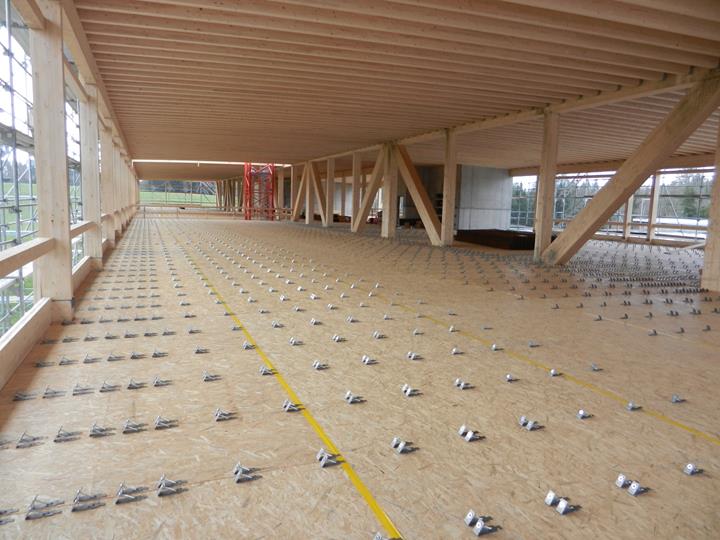

Для обеспечения прочного соединения деревянных балок с бетонной плитой , работающего на сдвиг, на площади 2 000 м² было установлено 13 000 соединителей PROFIX PHBV. Для сопоставимых композитных систем требуется гораздо больше. Таким образом было сэкономлено время и уменьшено сечение главной балки. В целом выбранная конструкция сэкономила ок. 6% объёма древесины.
Расположение проекта
Индустриальный парк ЭдельвейсMurgtalstrasse 59
9542 Мюнхвилен, Швейцария
Ключевые слова
Большепролётное здание Древесина Бетон Составная плита
