Laboratorio nel Parco Industriale Edelweiss, Münchwilen, Svizzera

Dati del modello

• Lunghezza: ~ 99 m
• Larghezza: ~ 28 m
• Altezza: ~ 13 m
• Numero di nodi: 265
• Numero di aste: 313
• Numero di superfici: 36

Modello

Modello 3D

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

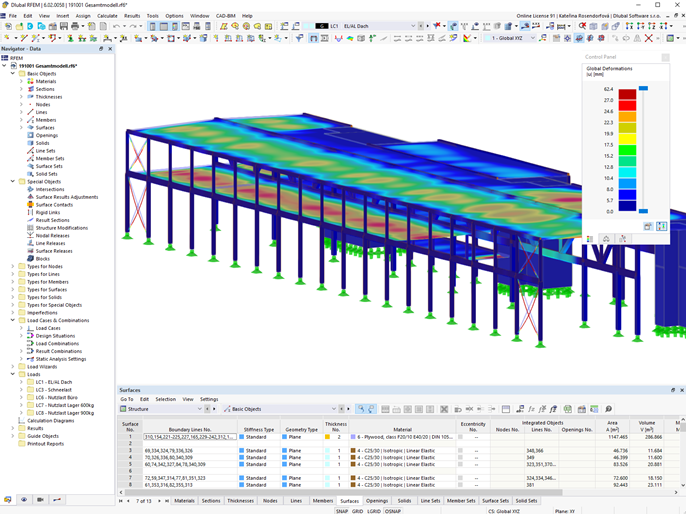

Modello | Capannone industriale nel parco industriale di Edelweiss

Nella parte superiore si trovano i magazzini e gli uffici, mentre il piano terra è stato adibito a spazio produttivo.

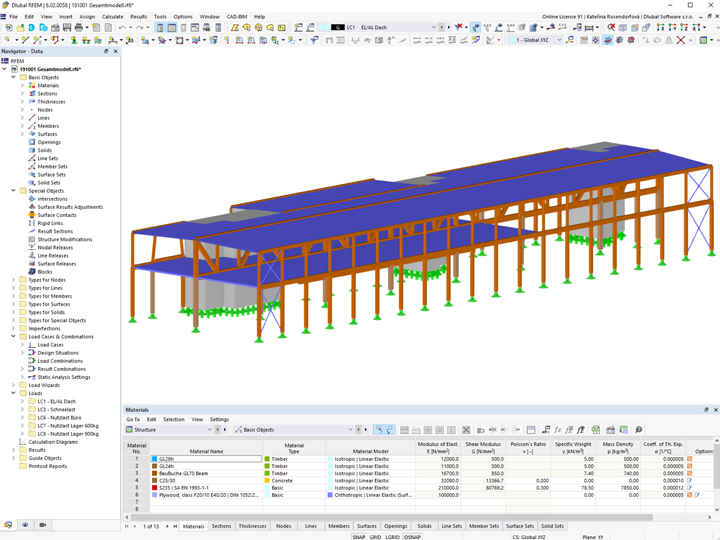

Il cliente svizzero di Dlubal, B3 Kolb AG, è stato responsabile della costruzione. Per l'analisi strutturale è stato utilizzato il programma FEA RFEM.

Struttura e verifiche

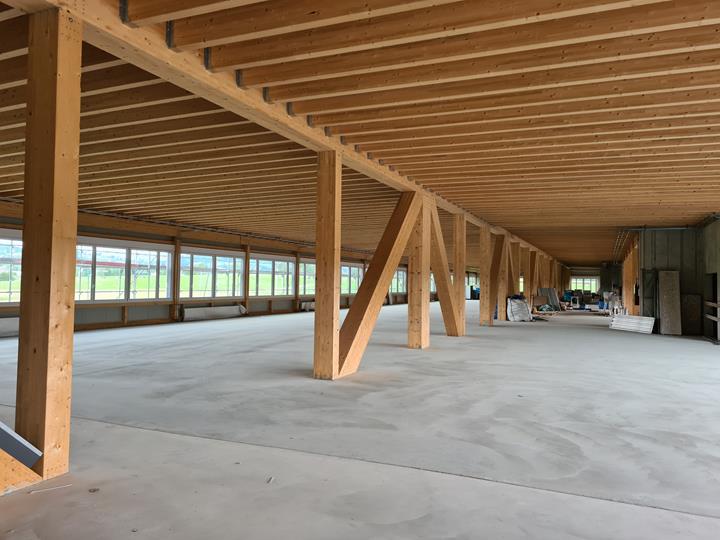

Approssimativamente, durante la costruzione del laboratorio sono stati utilizzati 850 m³ di legno. La trave centrale del soffitto del piano terra è supportata da diverse colonne in legno (BauBuche è il nome tedesco del prodotto in legno), che assorbe carichi delle colonne fino a 3650 kN.

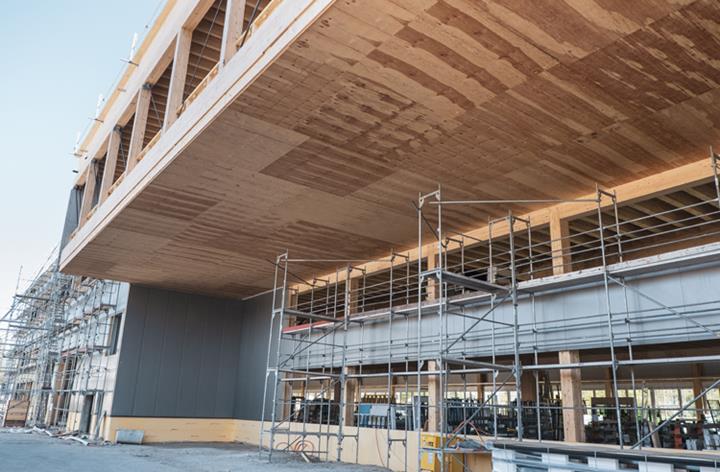

Qualsiasi zona produttiva ha bisogno di una certa flessibilità, che è stata presa in considerazione in questo progetto. Il risultato è una soletta composita in legno-calcestruzzo che è in grado di sopportare carichi elevati nonostante l'ampia campata. Inoltre, questo sistema strutturale garantisce un buon isolamento acustico e una buona protezione dal fuoco.

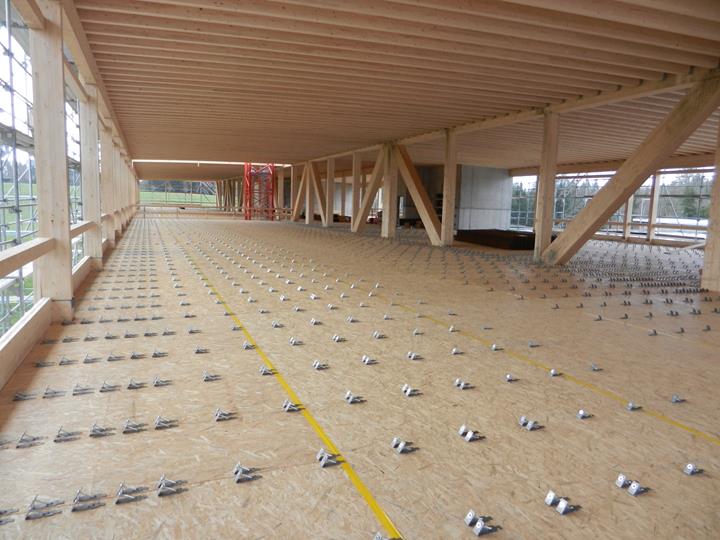

Per collegare le travi in legno con la soletta in calcestruzzo in modo resistente al taglio, sono stati utilizzati 13.000 connettori PROFIX PHBV su un'area di 2.000 m². Sistemi compositi comparabili richiedono molti più connettori. In questo modo, è stato risparmiato tempo e la sezione trasversale della trave principale è stata ridotta. Complessivamente, la costruzione scelta ha risparmiato ca. il 6% del volume di legno.
