Atelier du parc industriel Edelweiss à Münchwilen, Suisse

Données du modèle

• Longueur : ~ 99,0 m
• Largeur : ~ 28 m
• Hauteur : ~ 13,0 m
• Nombre de nœuds : 265
• Nombre de barres : 313
• Nombre de surfaces : 36

Modèle

Modèle 3D

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

Modèle | Hall d'usine dans la zone industrielle d'Edelweiss

L'entrepôt et les bureaux sont situés dans la partie supérieure, tandis qu'une halle de production a été aménagée au rez-de-chaussée.

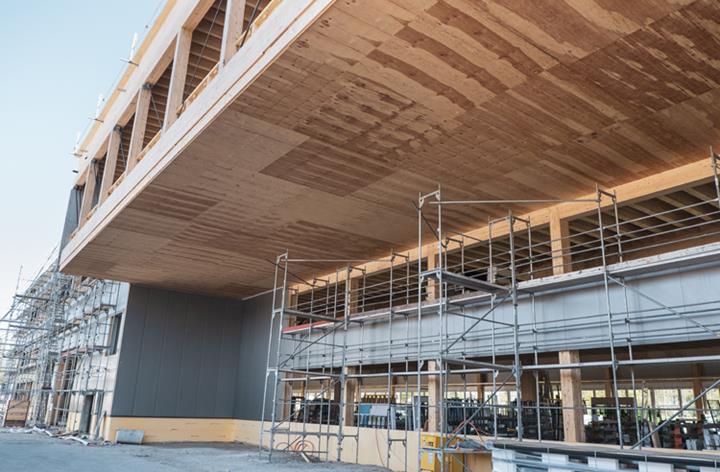

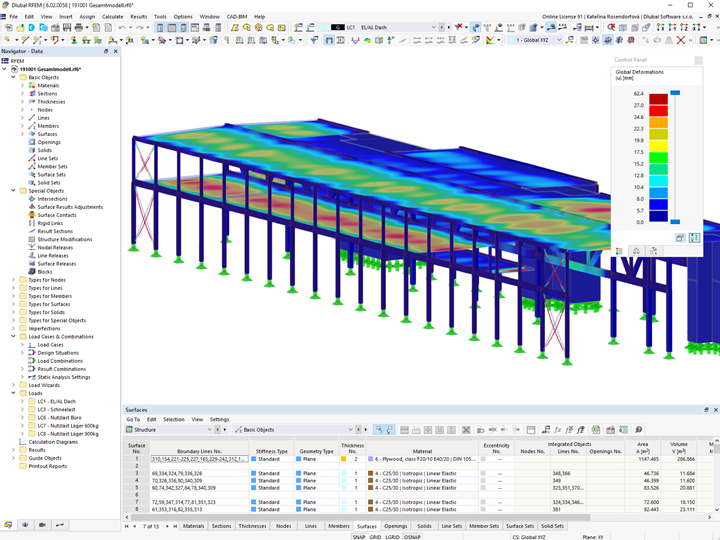

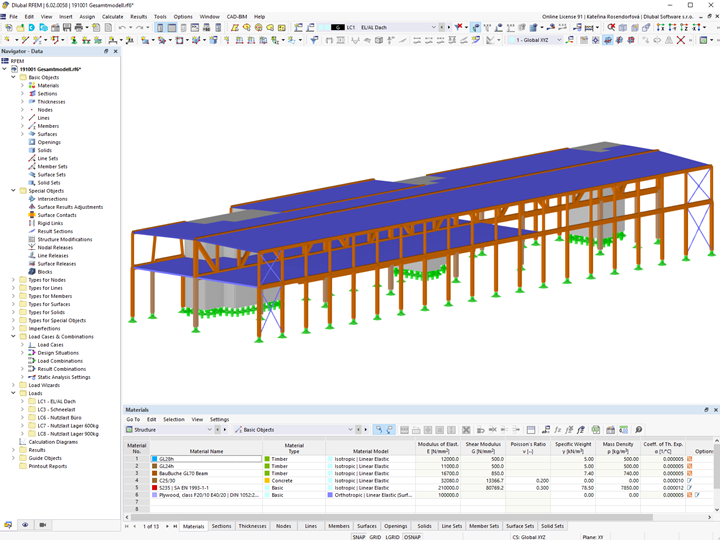

Le client suisse B3 Kolb AG était responsable de la construction de la structure. Le calcul de structure a été effectué à l'aide du logiciel de calcul de structures aux éléments finis RFEM.

Structure et calcul

Pendant la construction de l'atelier, environ 850 m³ de bois ont été utilisés. La nervure centrale du plancher du rez-de-chaussée repose sur plusieurs poteaux en bois (BauBuche) dont les charges admissibles peuvent atteindre 3 650 kN.

Chaque atelier a besoin d'une certaine flexibilité. Cela a été pris en compte dans ce projet. Le résultat est un plancher mixte bois-béton capable de supporter des charges élevées malgré sa grande portée. De plus, cette construction assure une bonne protection contre le bruit et les risques d'incendie.

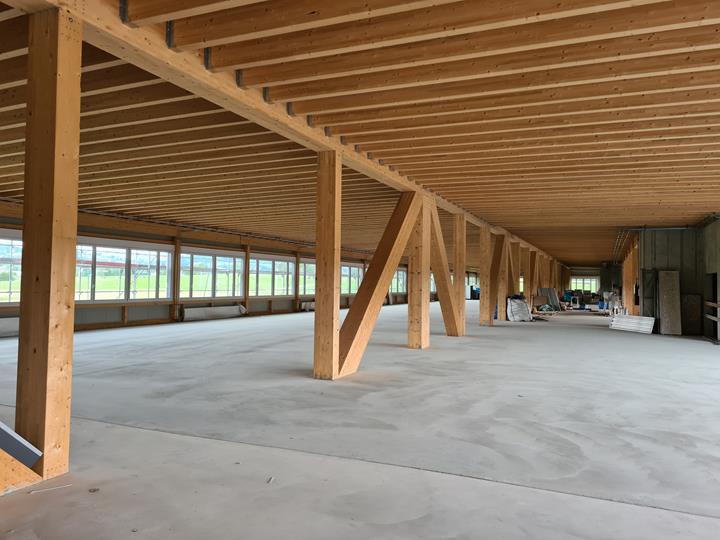

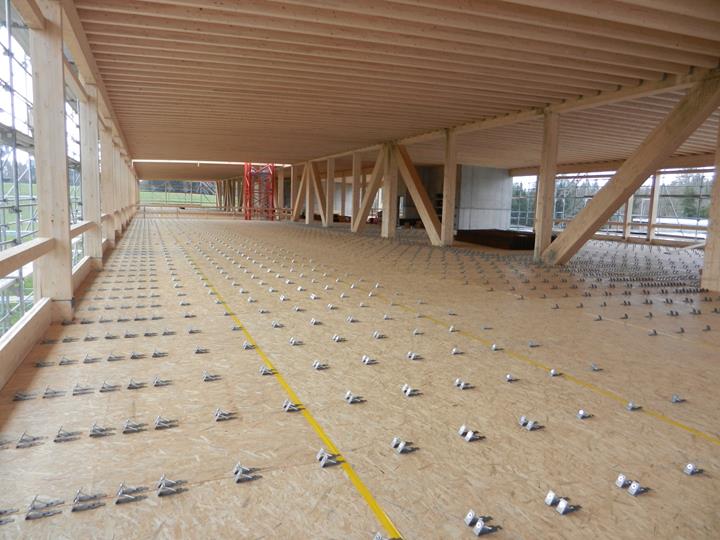

13 000 connecteurs PROFIX PHBV ont été installés sur une surface de 2 000 m² afin de relier les poutres en bois à la dalle en béton de manière à résister au cisaillement. D'autres systèmes mixtes comparables nécessitent beaucoup plus de connecteurs. Cela a permis de gagner du temps et de réduire la section de la poutre principale. Dans l'ensemble, la construction choisie a permis d'économiser environ 6 % de la cubature du bois.
